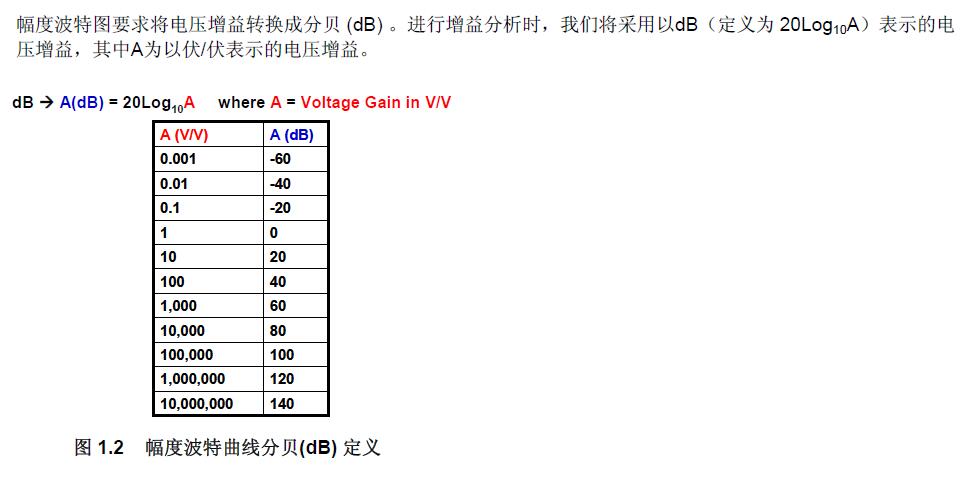

幅度曲线的频率响应是电压增益改变与频率改变的关系。这种关系可用波特图上一条以分贝 (dB) 来表示的电压增益比频率 (Hz) 曲线来描述。波特幅度图被绘成一种半对数曲线：x轴为采用对数刻度的频率 (Hz)、y轴则为采用线性刻度的电压增益 (dB) ，y轴最好是采用方便的每主格45°刻度。波特图的另一半则是相位曲线（相移比频率），并被描绘成以“度”来表示的相移比频率关系。波特相位曲线亦被绘成一种半对数曲线：x轴为采用对数刻度的频率 (Hz)、y轴为采用线性刻度的相移（度），y轴最好是采用方便的每主格45°刻度。
