做电机仿真时出现转矩和转速均是负的
simulink吧
全部回复
仅看楼主
level 2
sb陈志威 楼主
求大神来解答一下，搞了一下午，心累
2018年09月15日 14点09分 1
level 11
陈诚电气辅导Ω
您的负载转矩太大了吧？这个电机功率才2kVA，应该带不动5Nm负载。
2018年09月15日 22点09分 2
level 11
陈诚电气辅导Ω
如果负载转矩减小了(直接改0试试)还不行，那可能就是pwm生成的驱动不对，或者直流电压太低。
2018年09月15日 22点09分 3
sb陈志威
你好，我负载转矩改成0之后，运行转速也变成0了[狂汗]
2018年09月16日 03点09分
陈诚电气辅导Ω
@sb陈志威 那pwm那块应该有问题。现在电机端应该就没有线电压
2018年09月16日 05点09分
sb陈志威
@陈诚电气辅导Ω 我原来是电机模型用错了，用的是标幺值的那个，现在换成了国际制的，有转速了，但是出现了新的问题，就是0时刻，转速是150wm固定，没有从零变化的过程，调了很多转速还是无法从0开始
2018年09月16日 06点09分
level 2
sb陈志威 楼主

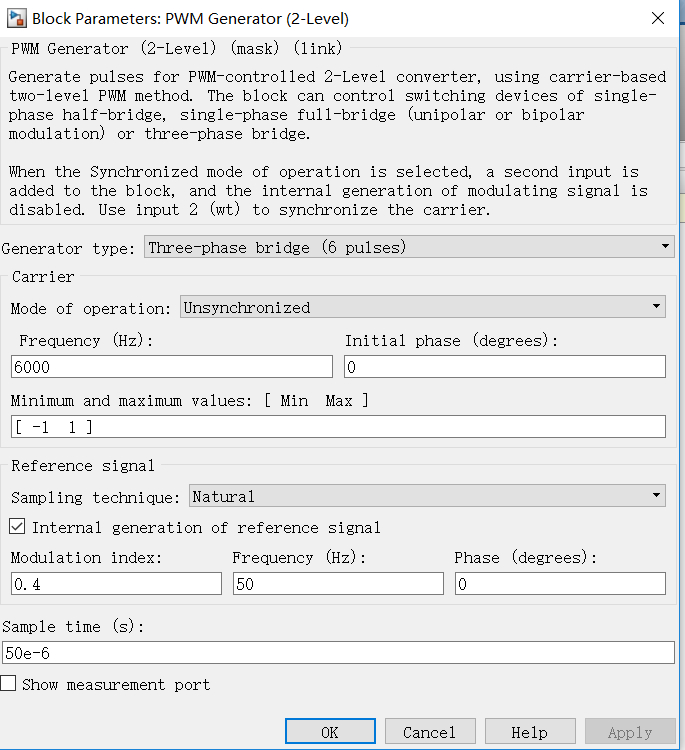

这个是pwm的设置
2018年09月16日 03点09分 4
level 1
119的小青年
大佬，求助，能给我发一下simulink的安装包吗？邮箱[email protected]
2018年10月01日 02点10分 5
level 2
昆之翼
做出来了没有啊
2018年10月17日 11点10分 6
level 1
瘋s
请问有解决吗？我也是先搭的变频系统再直接接上电机，但电机输出朝负走。。。。
2020年03月31日 07点03分 7
sb陈志威
你看看电机模型里是不是有项参数是–1，把它改为1即可
2020年04月03日 08点04分
level 1
天未亮心微凉yx
大佬萌新问下电机仿真模型的数据，怎么转到串口上，我想读串口能读取仿真的数据[小乖]@sb陈志威
2020年04月03日 16点04分 8
sb陈志威
没搞过，这个不清楚
2020年04月03日 23点04分
天未亮心微凉yx
@sb陈志威 好的谢谢~
2020年04月04日 02点04分
level 1
ChumaShay
如果没给出电机的定子电阻和转子电阻要怎么确定呢
2020年06月18日 01点06分 9
