能发贴了！求教这是个啥？

level 4

樊知楼主

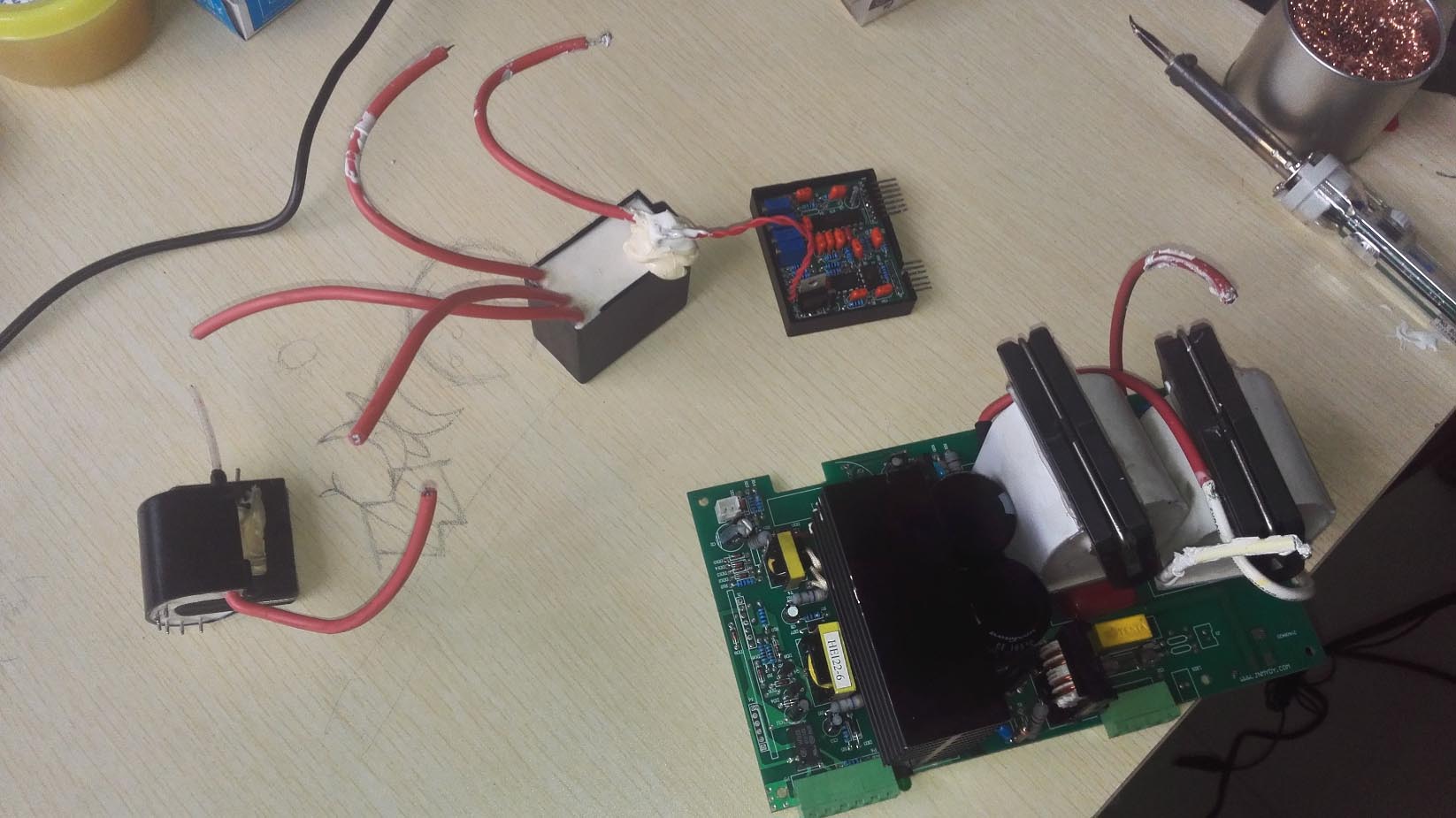

和高压包链接的这个黑色方块盒子是个啥？
我在修这个类似激光电源的电源，用在电缆打压测试仪上面，现在没有高压输出，我测试左面那个小高压包
两个输出端都短路了，应该是坏了吧，黑色盒子左面两根输出和高压包连一起，现在测试有电阻10几兆，黑盒子右面两根线和板子上面串联高压包输出并联，现在抓瞎了不知道哪儿的问题。

2018年09月15日 01点09分 1

level 7

可能是变压器

2018年09月15日 01点09分 2

樊知

高压电源里面的

2018年09月15日 01点09分

level 11

贴吧用户_7MPU9M1

。。。。。。。

2018年09月15日 01点09分 3

樊知

[不高兴]

它坏了，板子输出接口和激光电源接法是一样的。也是个高压电源。

2018年09月15日 01点09分

吧务

level 13

高压包里都是线圈，电阻很小，测得电阻近似为0不等于短路了，如果短路，一般是匝间绝缘层击穿，在低压下其电阻大于线圈电阻，普通的测量根本测不出来，只有在工作状态感应出较高电压才能检测出短路，另外就是本来不相连的两组线圈之间出现匝间短路，电阻不为无穷大，也以判断是坏了。

2018年09月15日 01点09分 4

樊知

哦谢谢吧主

2018年09月15日 01点09分

樊知

小高压包，高压输出两头是短路，下面的接线用表测是三组线圈，网上还找不到同型号的，这个玩意儿没有型号标注有点头大，难道是定制的么晕了。

2018年09月15日 01点09分

@樊知可以根据电路去推测哪些接脚间有线圈，有线圈连着的电阻就很小，没连着的就应该电阻无穷大，如果这两个条件满足，就要先检查别处是否损坏。

2018年09月15日 01点09分

樊知

@狐说笆道嗯好的谢谢

2018年09月15日 02点09分

level 15

胆大心方可寡人5

电器维修时，一定要先根据实物分析电路结构、原理，尤其是不熟悉的电路。

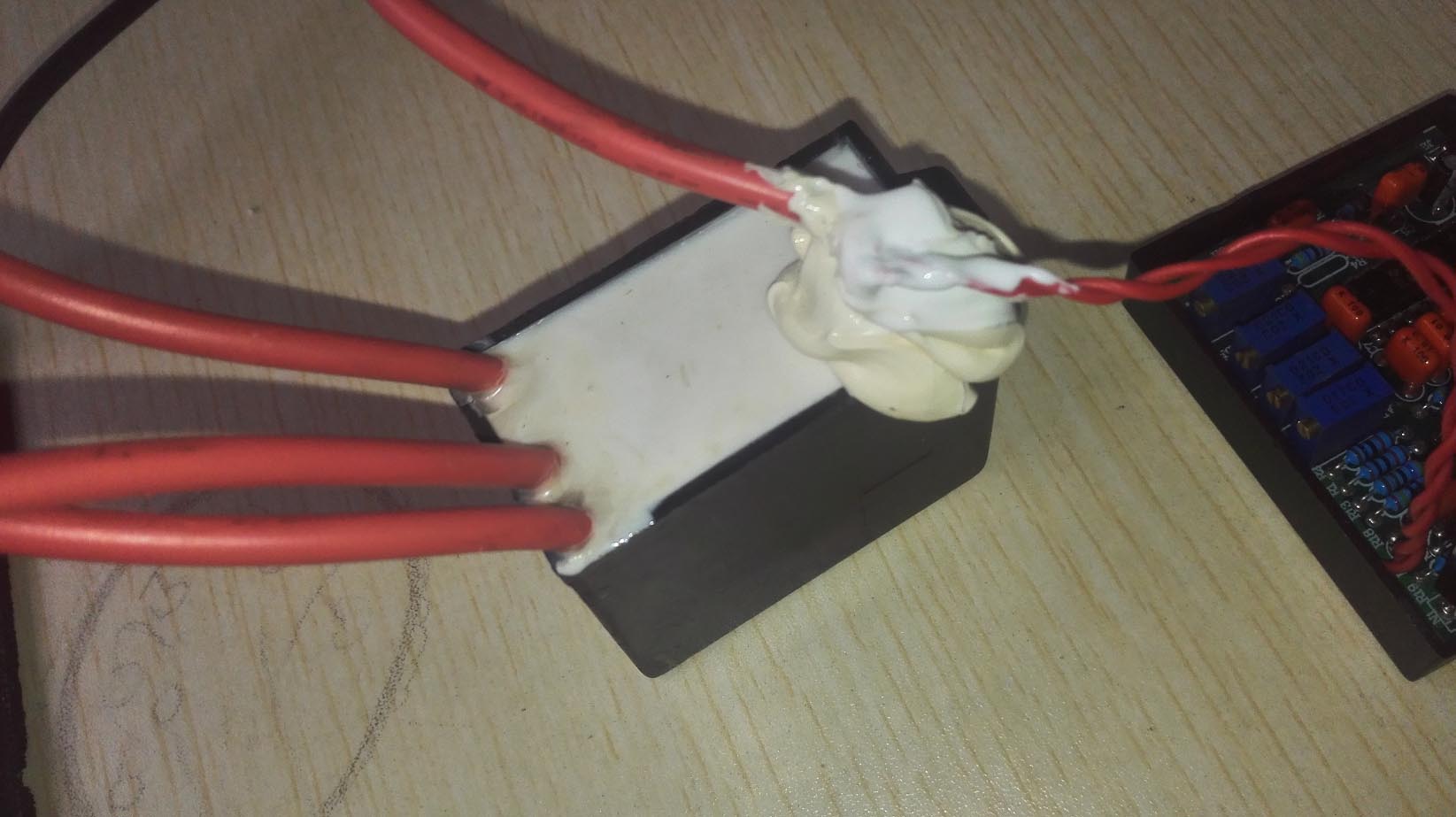

根据我的判断，可以肯定的是，那个黑色环氧灌封方块盒里是高压分压电阻盒，里面是高阻值串联分压器，按比例从高压端取样，细绞线输出测量信号到测量电路。

2018年09月15日 09点09分 5

胆大心方可寡人5

并且曾经被人拆开修理过的，用了704硅橡胶涂抹密封，就是那低压出线处。

2018年09月15日 09点09分

樊知

@胆大心方可寡人5 太感谢了～很有可能，一会我把图贴上来一起研究一下。

2018年09月15日 11点09分

level 6

等离子发生器，空气净化器里的

2018年09月16日 04点09分 6
