labview中我需要建立波形图 我直接可以使用红色圈圈里面滴DBL吗
labview吧
全部回复
仅看楼主
level 4
黄斌36923 楼主
2018年09月13日 02点09分 1
level 4
黄斌36923 楼主

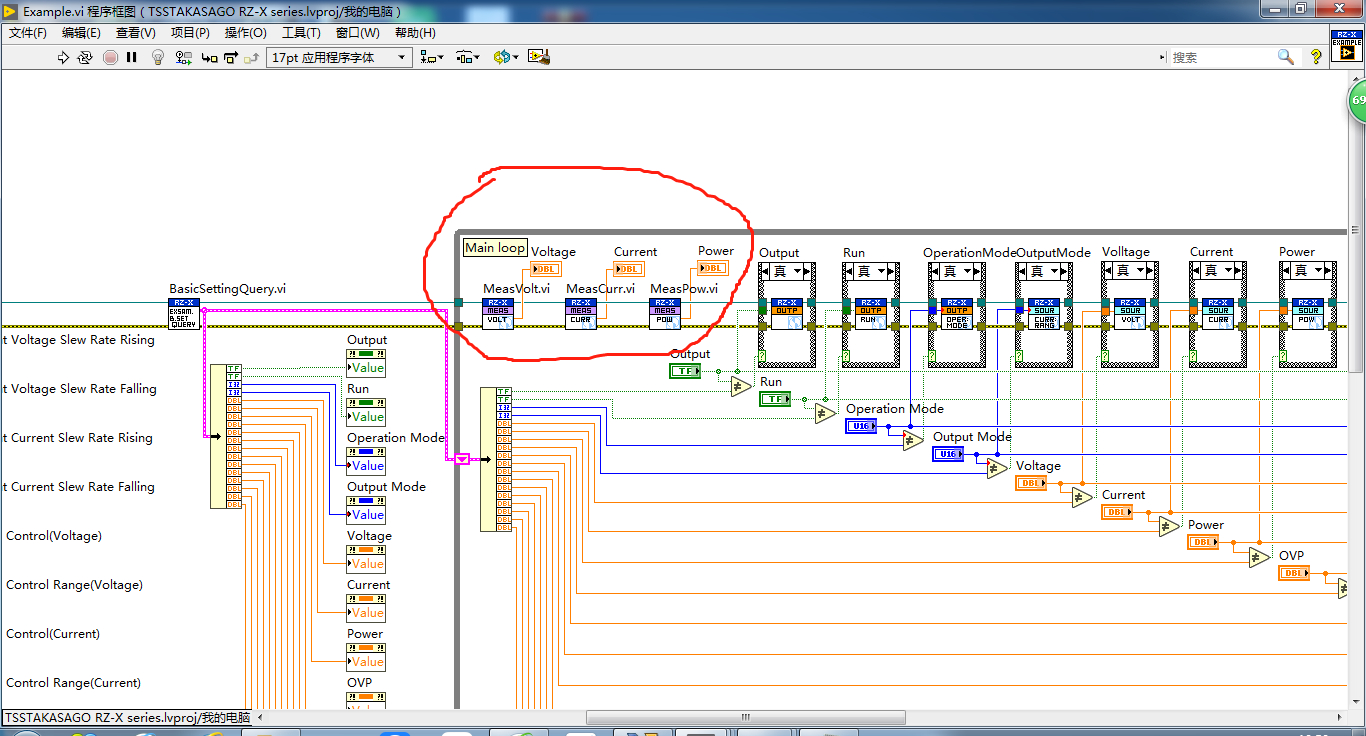

这是别人已经建立好滴 但是现在要增加波形图 我只能找到这个当前显示的电流电压值 我就是能不能直接带入到波形图里面去
2018年09月13日 02点09分 2
level 4
黄斌36923 楼主
我应该怎么拿这个数来建立波形图呢
2018年09月13日 02点09分 3
level 15
Labview_VIP
dbl无法接到波形图，只能接到波形图表。你在前面板放一个波形图表，再在循环结构内连上波形图表。
2018年09月13日 03点09分 4
黄斌36923
是直接在这个dbl后面接波形表 还是新建一个子VI 再到里面建呢
2018年09月13日 03点09分
Labview_VIP
@黄斌36923 直接接
2018年09月13日 04点09分
黄斌36923
能不能给我一个实例图片让我瞧瞧 谢谢[吐舌]
2018年09月13日 04点09分
Labview_VIP
@黄斌36923 前面板放一个波形图表，后面板连线波形图表。十秒钟不到的操作
2018年09月13日 04点09分
level 4
黄斌36923 楼主
2018年09月13日 05点09分 5
level 15
Labview_VIP
直接接上波形图表
2018年09月13日 05点09分 6
黄斌36923
额的 不用循环结构了吧
2018年09月13日 05点09分
黄斌36923
还是不是 感觉是语法有问题 连接线总是显示错误的
2018年09月13日 06点09分
Labview_VIP

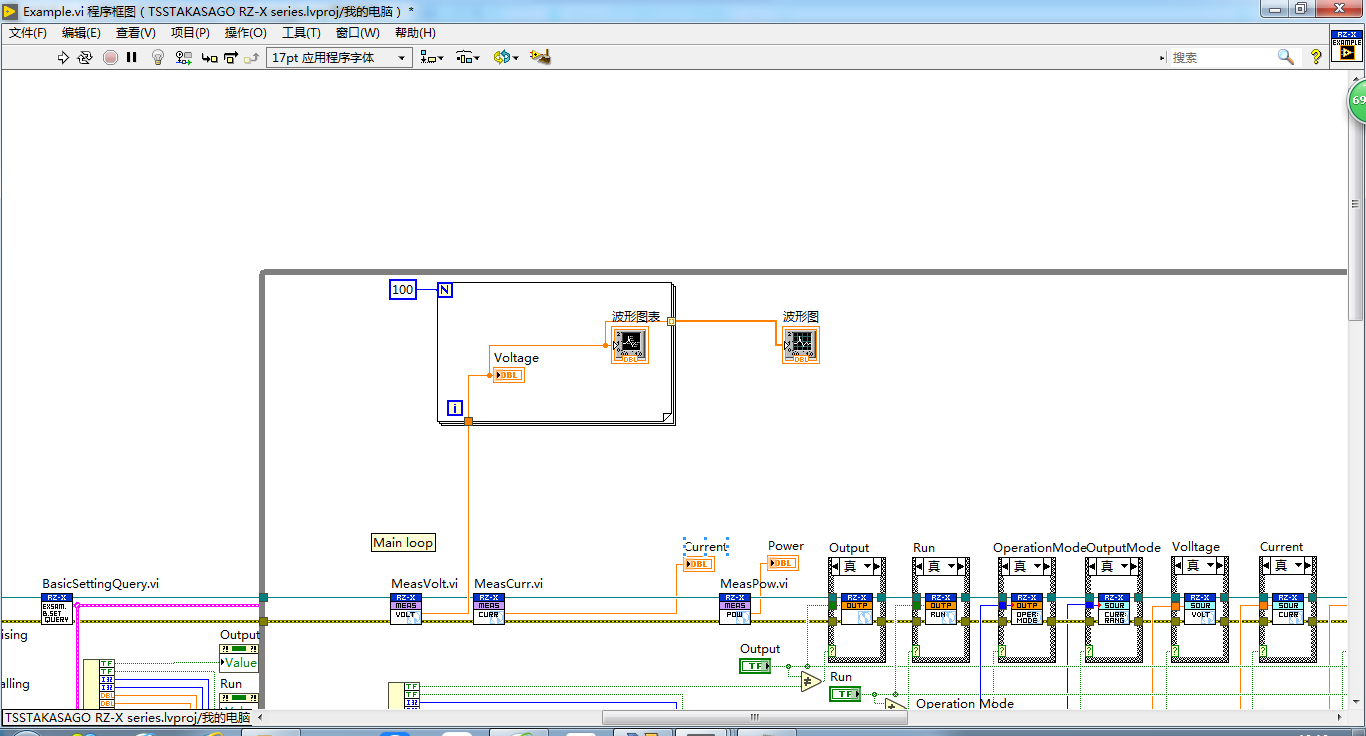

@黄斌36923 直接接，上图
2018年09月13日 07点09分
黄斌36923
问一下 这个232通讯 是要自己组态波特率这些的吗？
2018年09月13日 07点09分
level 4
黄斌36923 楼主
这样子的只是做了以太网通讯吧
2018年09月13日 07点09分 7
level 1
123456t150
兄弟，你这个方框形的DBL是怎么弄出来的啊，我一直做不出
2019年04月12日 14点04分 8
level 1
ruguowoaini5
所以如何把二维数组转换为DBL信号呢？
2019年07月09日 01点07分 9
