摘要：
本帖以美版023和041为例，与原振子并联给机子加上灵敏的常开式SW-200D震动开关，再配合摇步神器，实现自动走路从而解放疲劳的麒麟臂。翻译成人话：老子不用拿着机子一直摇啊摇了，只需要优雅地放着它就能自己走路遇敌。
鸣谢：
好基友 @loman1234 的技术支持。（loman发的这个帖子里 https://tieba.baidu.com/p/3847414773 介绍了他最后用常闭式的震动开关SW-420代替美版041的光感原件，最终以曲线救国的方式修好光感坏了的041，给了我很大的启发，下文会顺道简单说说我理解的原理。）
原理：
1、振子
在平时摇机的时候，振子的“铁块”（实在不知道怎么形容）与触点接触，实现通电，再由主板内的某个元器件把电信号转化为特定的信号，这个过程翻译成人话就是：我们摇一下，里面的人物便走一下。
2、震动开关
震动开关，顾名思义，就是通过感受到震动与否来实现开关，也就是电路的闭合与断开。它分为两类，一是常开，二是常闭。常开的意思是，没感受到震动的时候，它一直保持着开路的状态，常闭的正好相反，没感受到震动的时候，它一直保持着闭合的状态。
3、原理对比
通过振子工作原理的思考，发现找一个常开的震动开关最为合适，震动的时候开关闭合通电实现计步，这与原来的振子简直异曲同工。
题外：上面提到的loman的帖子，美版041光感用常闭震动开关。先回忆一下玩美版04的过程，我们按下侧键，机子右边的红色灯亮起，代表通电了，这时候我们用手遮挡一下机子左上角的感光口，感光元件感应到光线变暗从而断路。用常闭的震动开关替代后，我们按下侧键，电路即通，这时候晃动一下机子，常闭的震动开关感应到震动从而断路，这个过程就很好的模拟了玩美版04的遮光。
准备工作：
1、震动开关
从原理上知道，常开的震动开关可以替代振子，但本帖原始的目的是“偷懒”不手动摇机，我是先买的摇步神器，然后把机子放上去，发现这样幅度的摇动不足以触发振子工作，所以，在开关的选择上，我们要选择足够灵敏的。经过实践，SW-200D双珠式的震动开关就足够灵敏。
2、工具
电烙铁、焊锡，导线，热熔胶枪。这时候顺便准备好相机像素好点的手机，拆开机壳准备动手之前，先把电路板完整照下来，包括里面的线路连接，避免不小心弄松脱后不知道怎么接回去的尴尬。
动手：
刚刚说到，动手之前把电路板的细节都照下来，然后仔细观察，看看振子及振子触点在哪，然后把连接震动开关的导线焊接上去（不用区分正负极），这里我忘记照相了，就不把图放上来了。你动手之前先仔细判断，如果连焊接点在哪里都判断不出来，我劝你回头是岸。

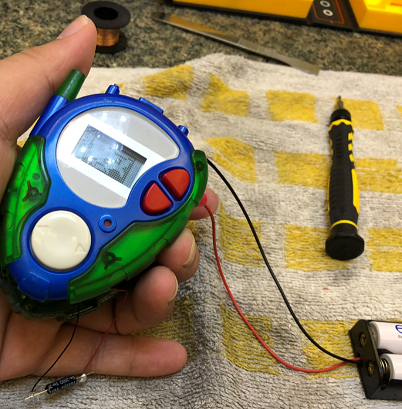

焊接好后，联通电源，简单试试震动开关能否正常工作，能的话则表示你焊对了，如果开关你怎么动它它都无动于衷，那要么是你焊错了，要么就是你的电烙铁温度太高把震动开关给烫坏了。
确定焊接无误，就可以把震动开关固定到机子内部了，经过试验，下图这个位置最佳。有个要点，要把开关尽量地水平放置，因为这个开关非常灵敏，它内部的珠子是水平移动实现开关的，如果有角度倾斜，那样会让它异常灵敏，翻译成人话：当震动开关通电工作的时候，按按键是没反应的。所以水平放置能够让我们正常玩耍，而不至于震动开关频繁工作导致按键都按不到。
美版04的可以放在下面这个位置，原理过程一样，就不赘述了。
全文自此结束，有错误的观点欢迎指正，我们共同进步。习惯性霸占沙发位置，有新的内容补充或者勘误会在沙发里的楼层提出，所以请别在沙发楼层内交流，谢谢。
再次感谢loman~
2018年09月07日 03点09分
