慢更一个2020铝开放机箱。零零散散到了一些零件。而且思路没建立好。现在是想到哪做哪那种。。基础框架暂时完成。。还得等一部分快递。最初想的的设计图。。

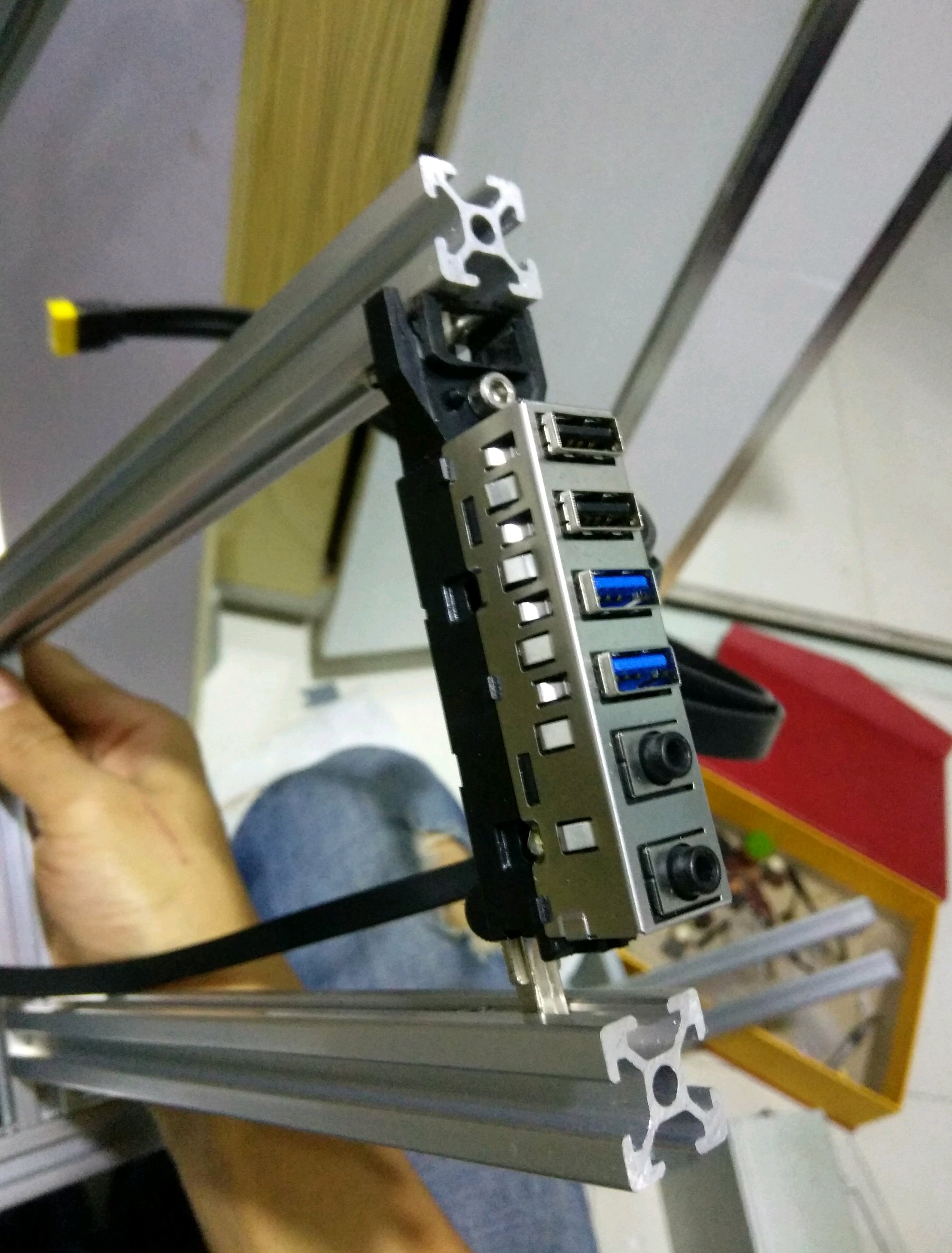

前置拓展。淘宝找了好久。没相中的。最后找到了这款惠普机箱前置拓展。usb2.0有点不一样。电磨钻个眼就能插普通主板了。按键拆了一顿切割修改。装个小开关。准备为以后光污染做电源控制

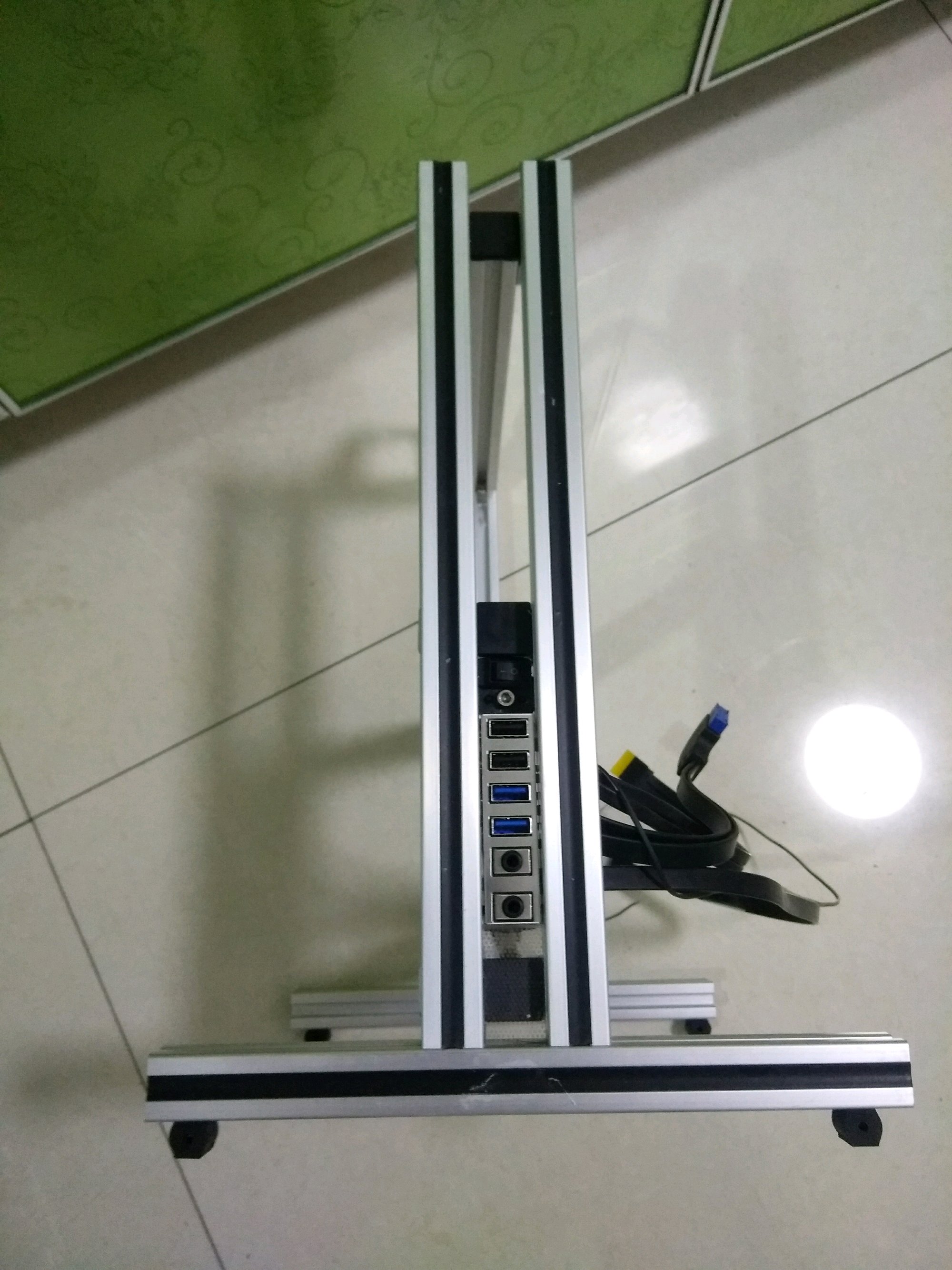

固定到铝架上了。紧定螺丝固定好。

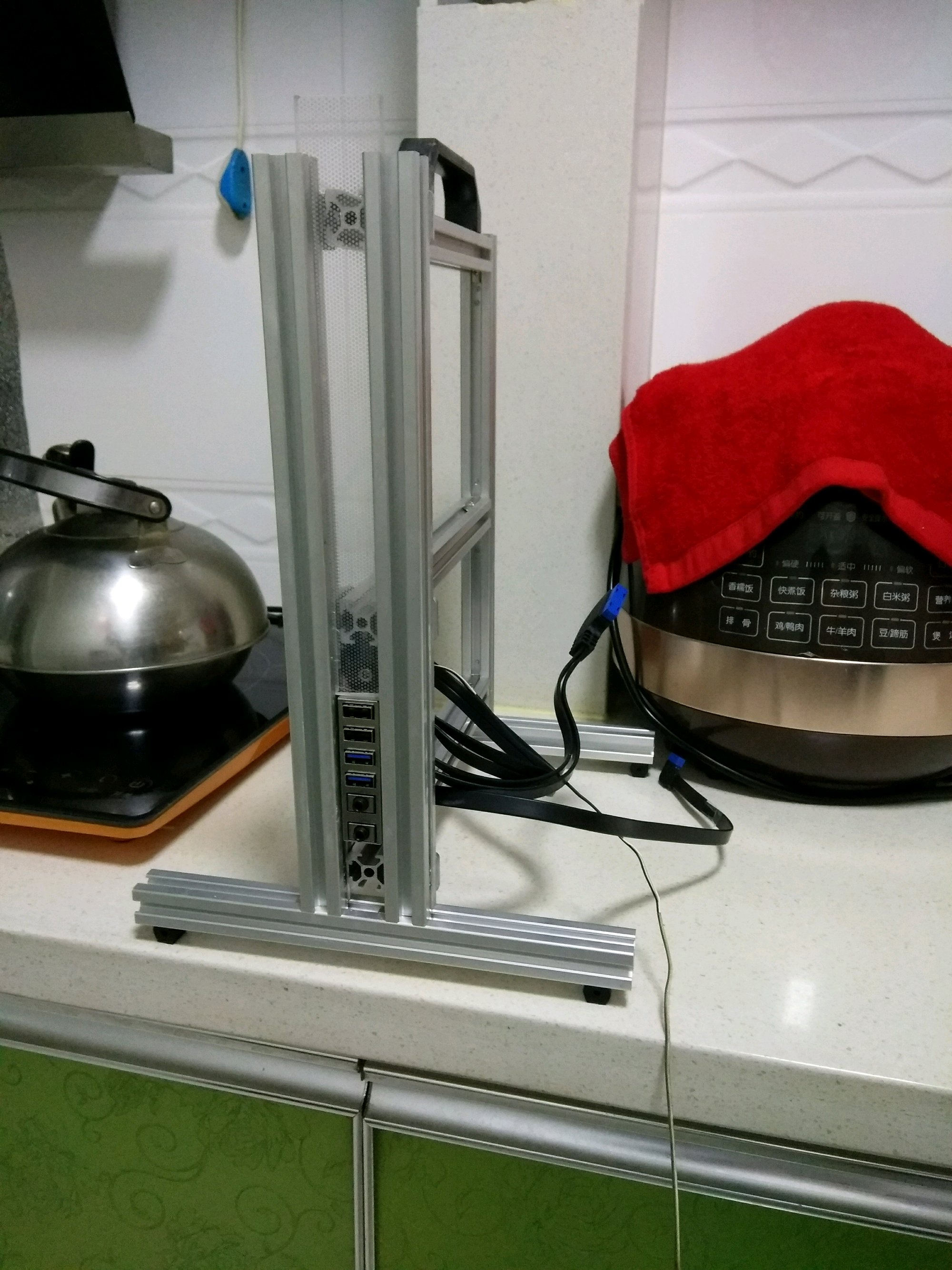

框架制作时忘拍照了。大部分都是原设计样子。前面板带个透明塑料板。滑下来正好盖住灯控开关。暂时到这了。准备塑料板打孔安装开关按键。hdd硬盘灯等

@海未的未

想要主板的孔位图纸

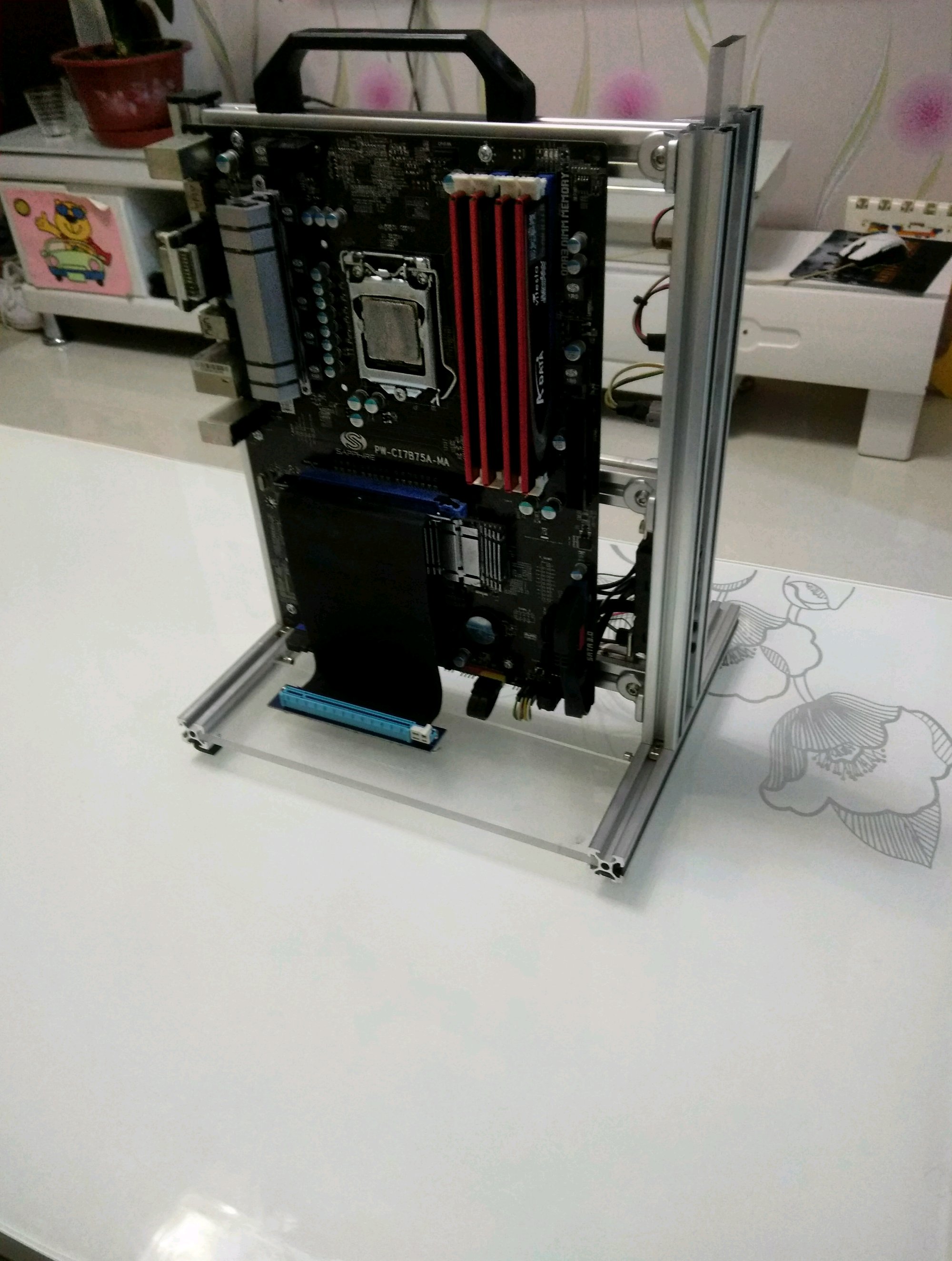

刚到货。回家也晚了点。铜柱上完。前面板钻孔。电磨打眼。比较麻烦。生怕歪了。。

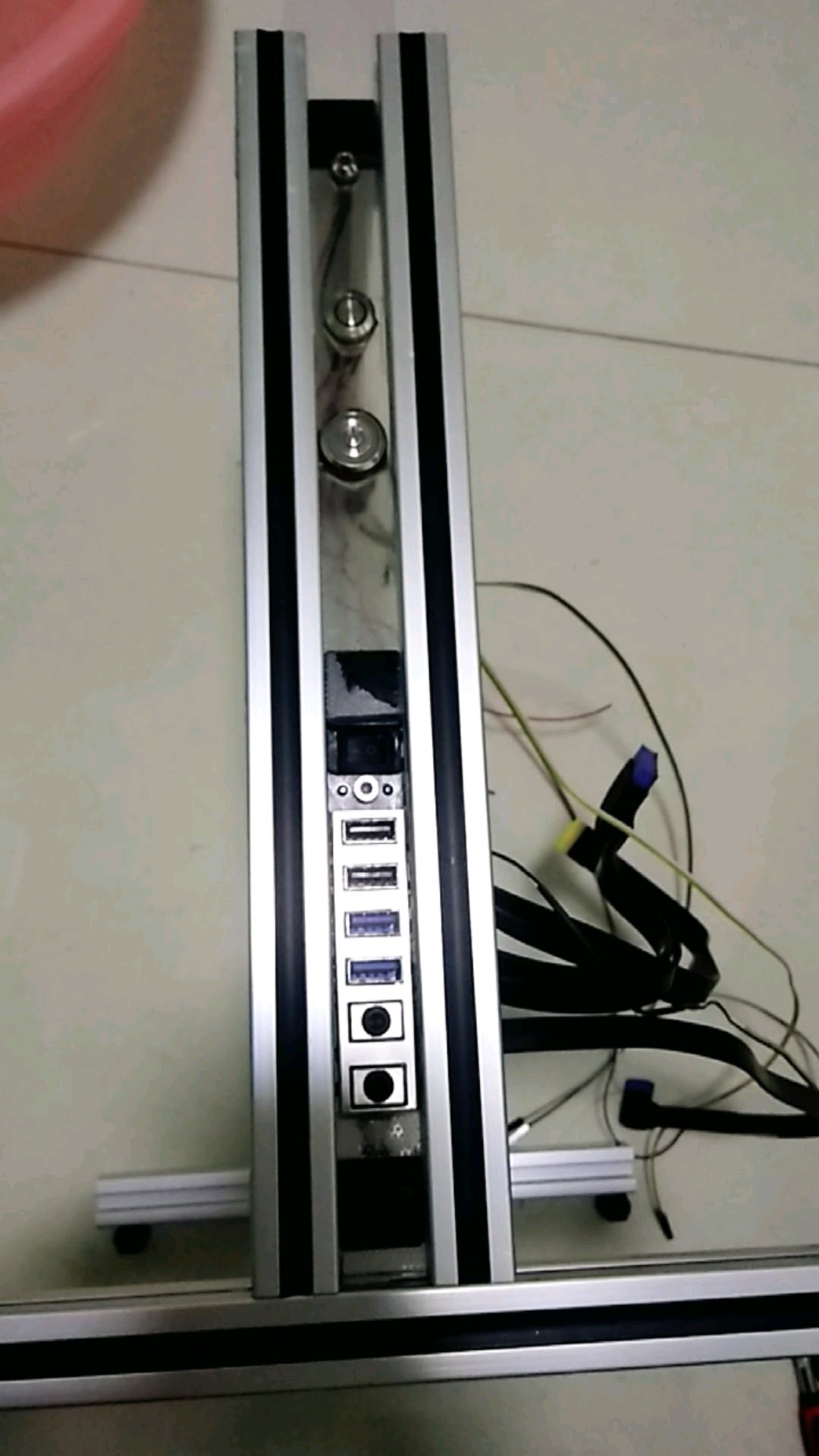

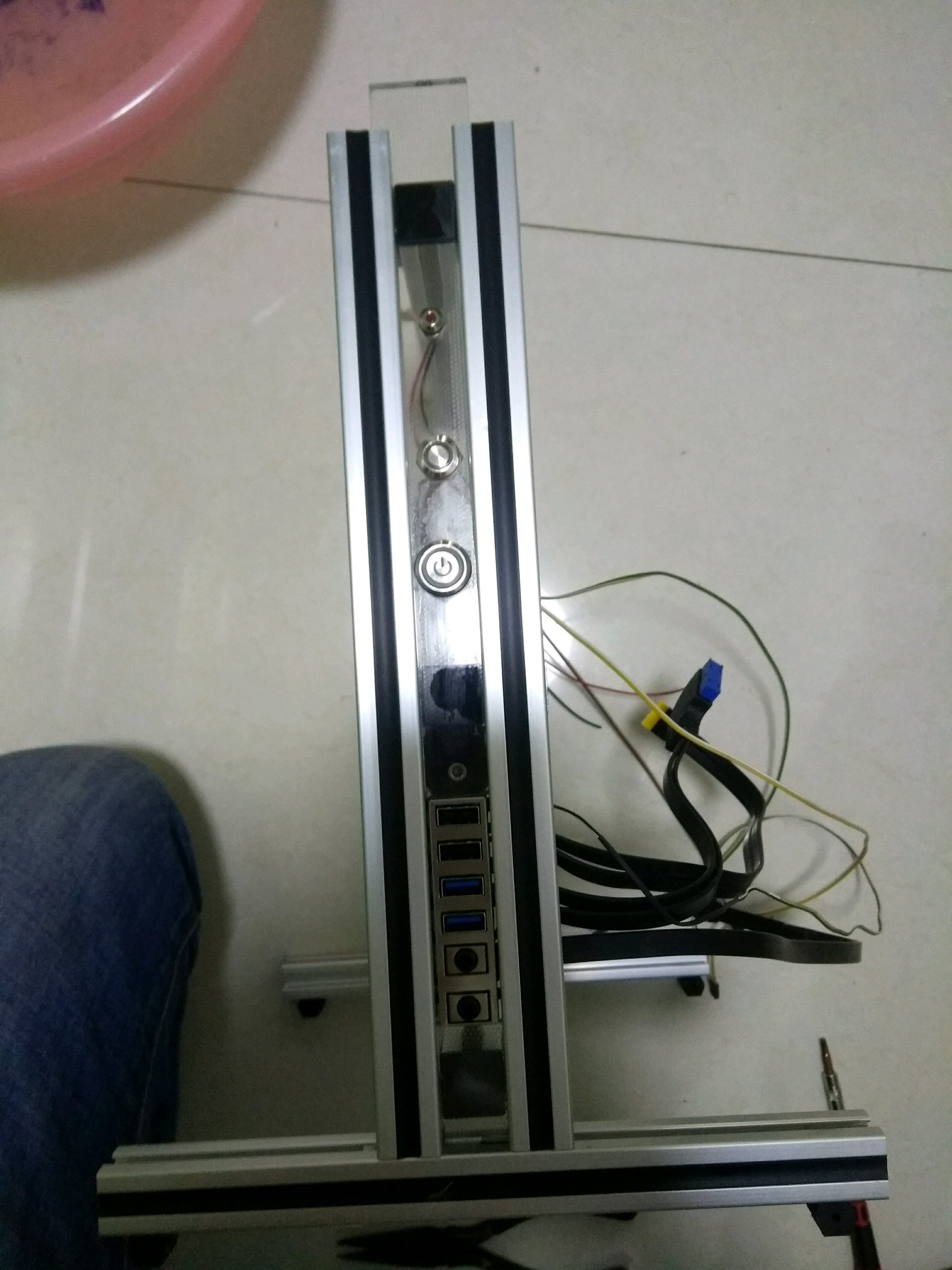

按键安装完毕。面板向上能抽拉两厘米(硬盘灯兼职限位器)。露出usb上面一点的灯控开关。

显卡延长线。改立式。

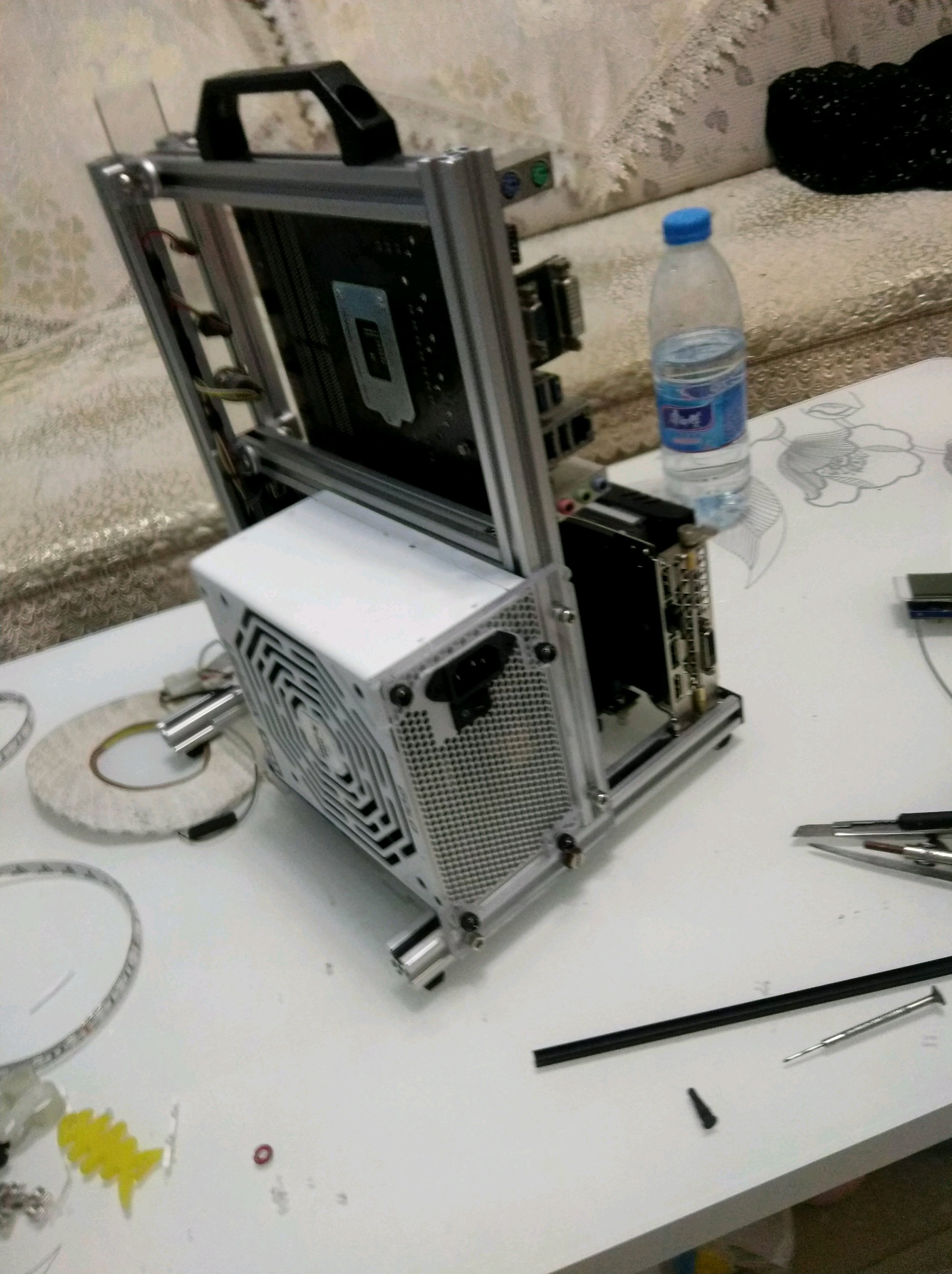

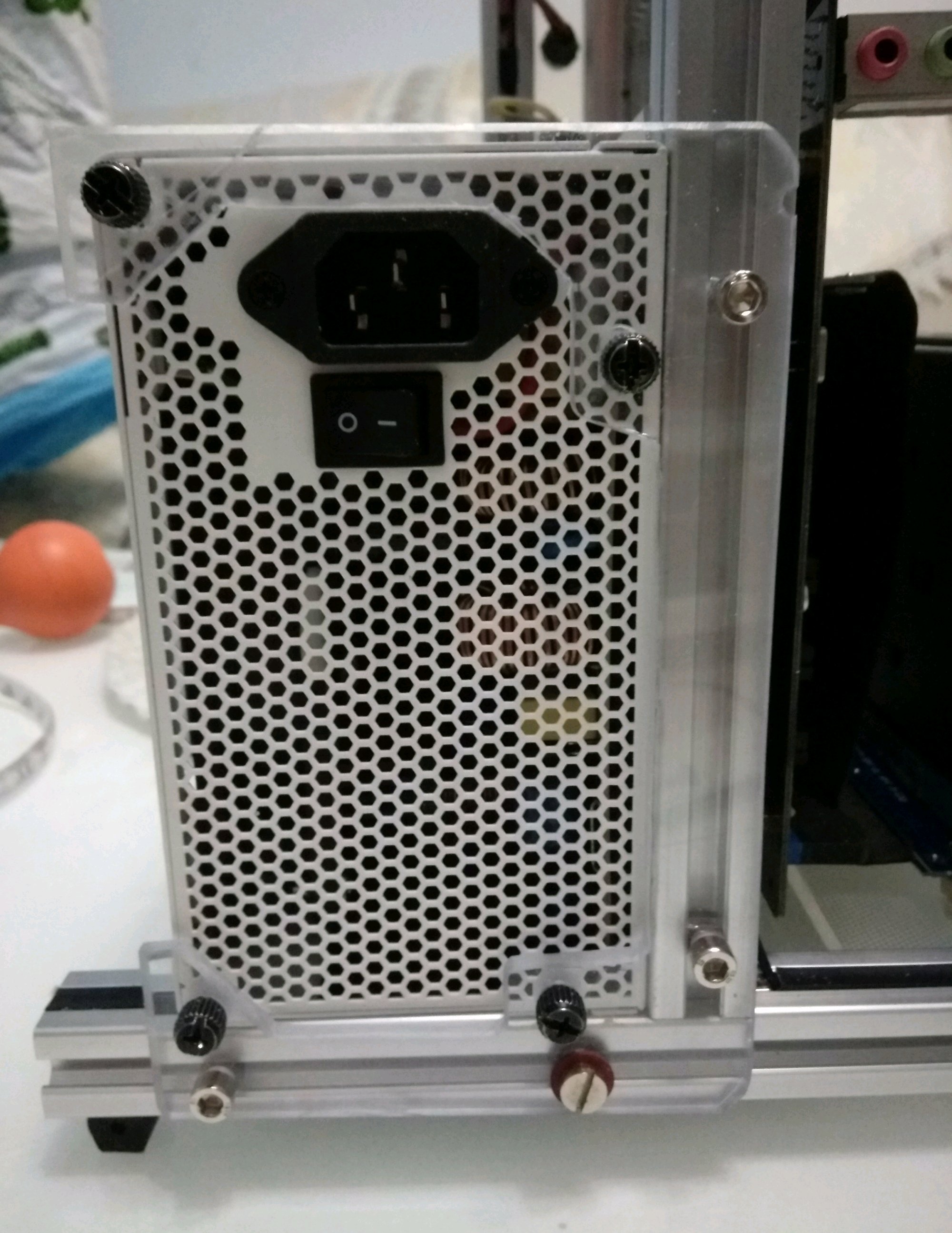

上显卡。跳线和usb的走线。还算可以。显卡固定没正好的东西。只能用铜柱加长了。还差电源和硬盘固定了。。今天先搞到这

惠普专用

关于前面板是惠普品牌机的说明一下，并不是大家想的不能用系列。要说联想和DELL可能都是奇葩接口。
这款惠普还是比较标准的，USB3.0是标准主板接口。音频也是标准口（没量线序对不对。不过应该没问题） 就USB2.0不一样。下面有图列，常规是上排5跟。记得是电源，信号，信号，地 和屏蔽外壳接地。 这款中间空的。有两个屏蔽层接地。用细电钻头打了个眼，插进去了，。线序是标准的。没问题。机箱是 惠普(hp)prodesk 400 g2 sff 这款机器的。

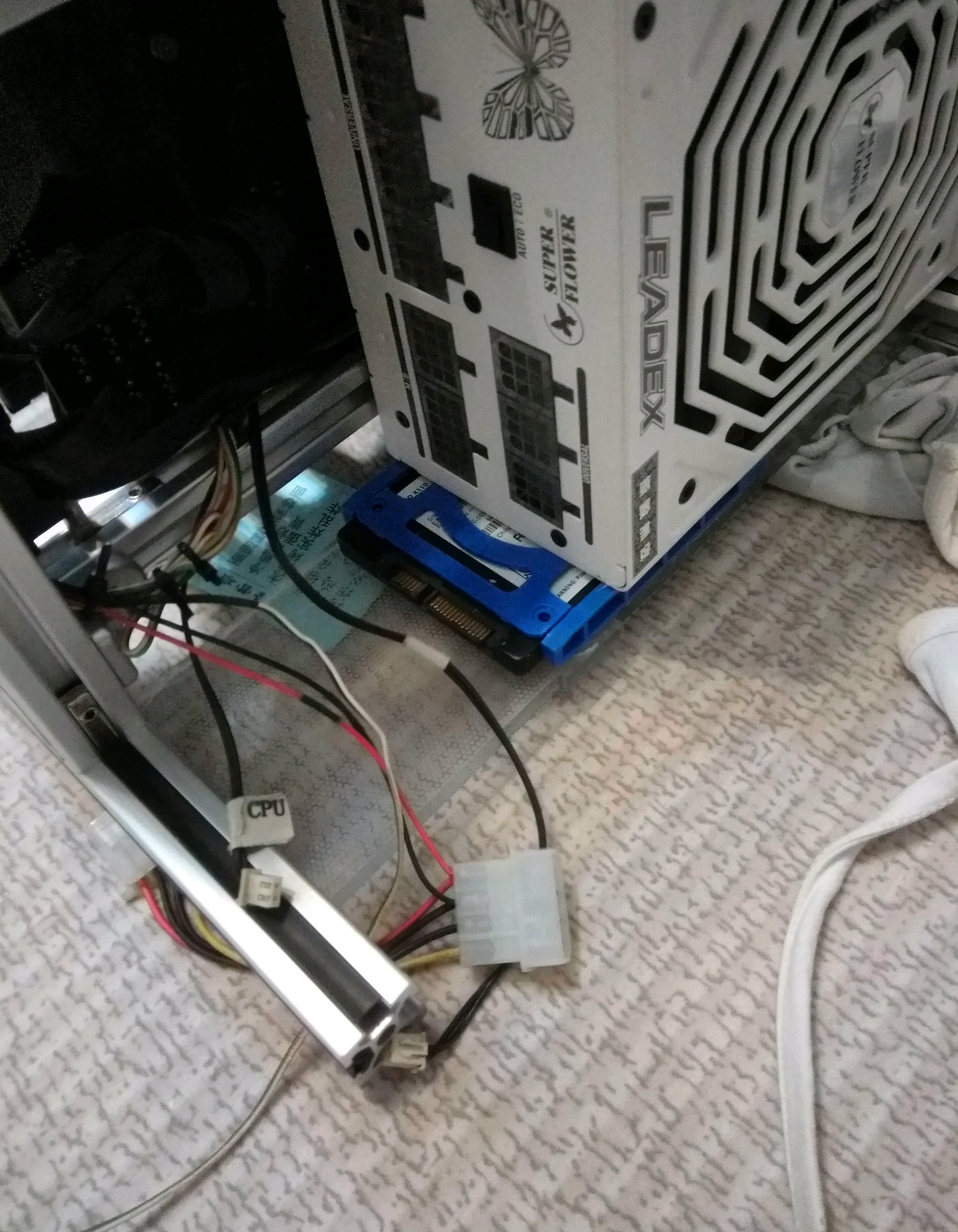

走线。挺乱了。原厂线。定制太贵。线太长只好盘起来了

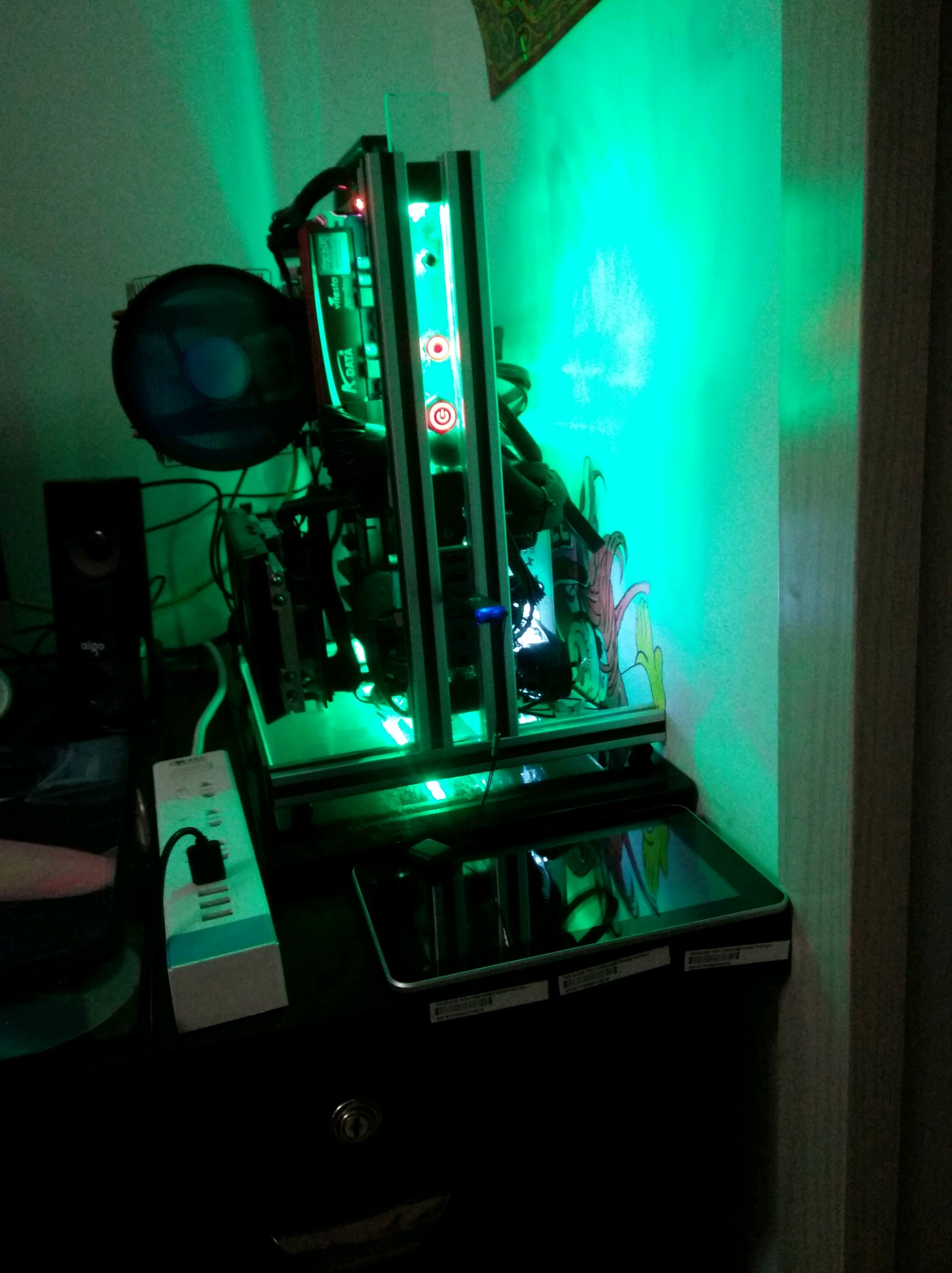

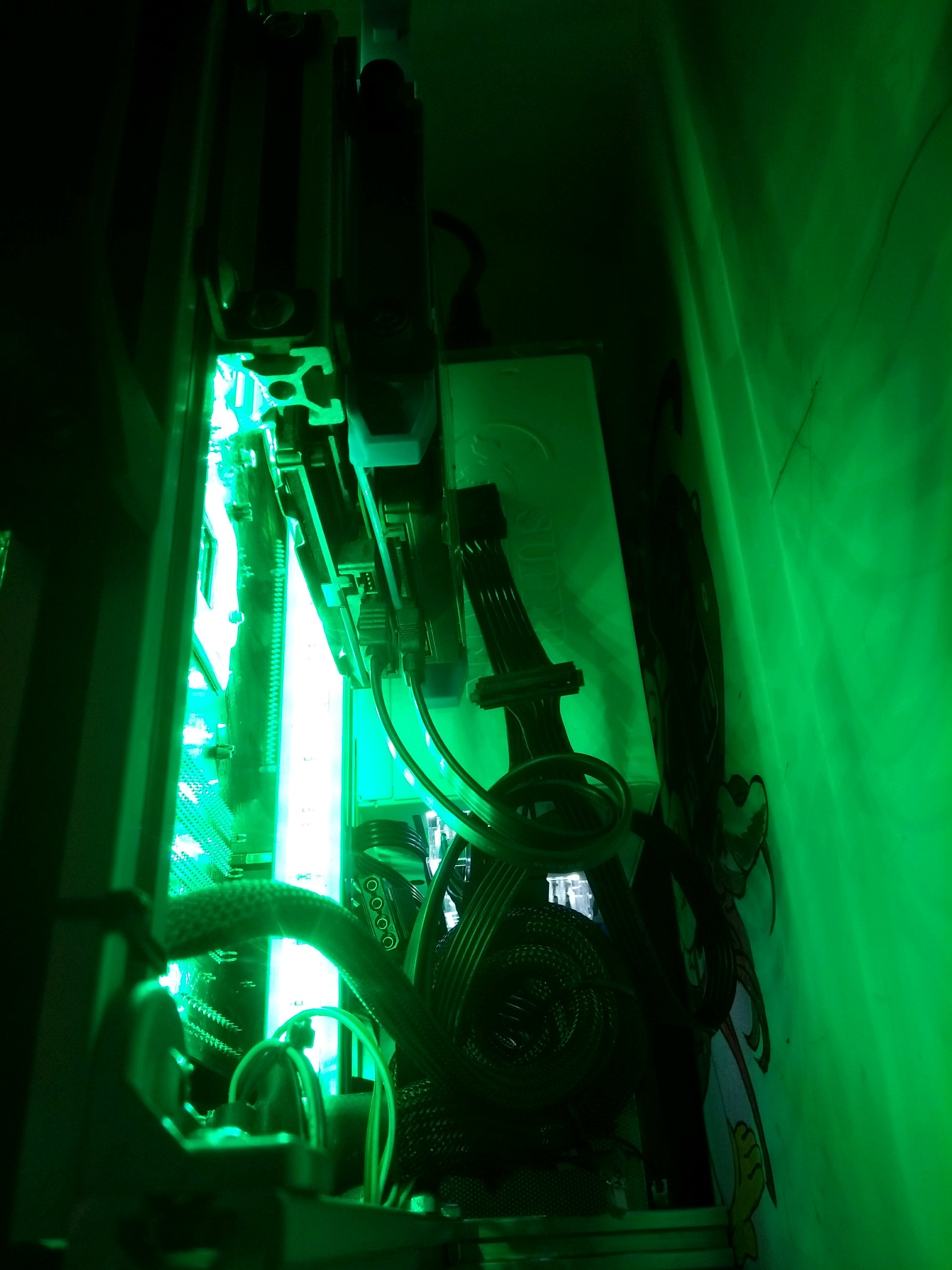

开机。背面加了灯条。改灯条忘拍照了。昨晚弄的。12点多才搞定。还加了两块机械硬盘。一个希捷1t.一个垃圾迅猛龙1万转150g。迅猛龙准备装游戏用。固态120g硬盘做完系统已经装不下游戏了。。
