图中红线是板子背面走线，B是整流后全桥输出，板子丝印是R23,这玻璃管子电阻无穷大，网上找不到数据。
2018年08月30日 13点08分 1
level 8
樊知 楼主
求助 万分感谢
2018年08月30日 14点08分 2
level 8
樊知 楼主
求助
2018年08月31日 00点08分 3
level 14
流浪艺人
我觉得是保险丝电阻，应该只有几欧到几十欧
2018年08月31日 01点08分 4
樊知
串联在电路中，我也觉得是有阻值的保险，没有型号，网上找不到。
2018年08月31日 02点08分
♬霹雳鸿蒙骑鹿
反正保险炸了里面都是这样的！
2018年09月01日 16点09分
樊知

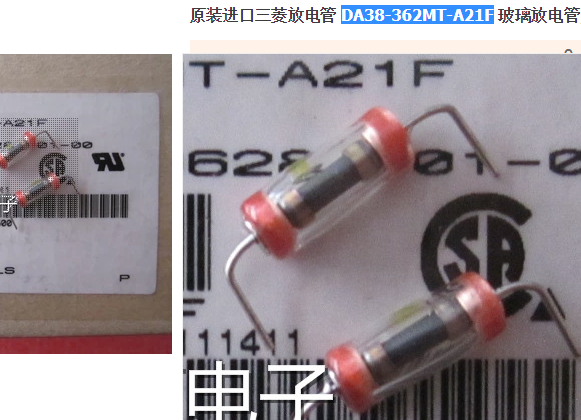

@♬霹雳鸿蒙骑鹿 进口三菱放电管 DA38-362MT-A21F
2018年09月02日 02点09分
樊知
@♬霹雳鸿蒙骑鹿 下面我贴了图片
2018年09月02日 02点09分
level 14
流浪艺人
正反多照几张看看
2018年08月31日 01点08分 5
樊知
好
2018年08月31日 02点08分
樊知
我贴了图片上来
2018年09月02日 02点09分
level 4
阿咪阿咪轰
这个原件是并联还是串联在上面的？并联就是电压保险管。电压高时自动短路保护。串联就是保险丝之类。
2018年08月31日 01点08分 6
樊知
串联，没有型号替换着急，也找不到资料
2018年08月31日 02点08分
level 8
樊知 楼主
2018年08月31日 02点08分 7
level 8
樊知 楼主
2018年08月31日 02点08分 8
流浪艺人
一个是我是让你正反都拍一下这附近的电路板，我好看看这个零件是在什么地方起啥作用的，没让那个你拍这个件[狂汗]，再就是，这应该是保险丝之类的东西，他如果鼓了，那肯定后级有短路或击穿的地方！光换这个没有用的。要先排除故障。
2018年09月02日 01点09分
樊知
好滴 我还没换它，一会 我拍个板子的图，和这个原件周围的零件图 回复 池底飘香 :
2018年09月02日 01点09分
樊知
@流浪艺人 :好滴 我还没换它，一会 我拍个板子的图，和这个原件周围的零件图
2018年09月02日 01点09分
level 12
mmywz
不好意思，不认识
2018年08月31日 04点08分 9
level 9
贴吧用户_0E1D448
貌似是稳压二极管
2018年08月31日 05点08分 10
樊知
好像不是，板子上写着R23
2018年08月31日 05点08分
樊知
我贴了图上来
2018年09月02日 02点09分
level 8
樊知 楼主

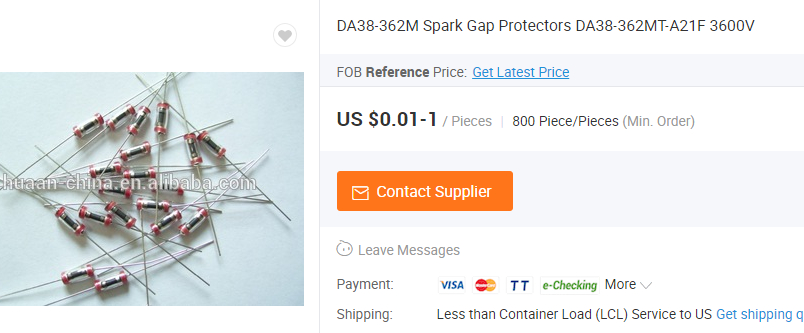

答案找到了，这个玩意儿是，高压放电管，也叫避雷器，浪涌抑制器。
2018年09月01日 07点09分 11
流浪艺人
[真棒]
2018年09月02日 02点09分
流浪艺人
那应该是和那个高频干扰吸收电容是并联的
2018年09月02日 02点09分
樊知
@流浪艺人 和左面那个蓝色电容是并联的，右面的1M电阻也是并联
2018年09月02日 02点09分
樊知
@流浪艺人 要这样的话，这个管子还不一定就坏了，放电管本身用表量不出电阻，我只有查别的电路了，现在板子故障是没有高压输出等我检查一下其他地方
2018年09月02日 02点09分
level 8
樊知 楼主
2018年09月02日 02点09分 12
流浪艺人
又长了一知识，真是需要活到老学到老啊！
2018年09月02日 02点09分
樊知
@流浪艺人 是的 我零零碎碎修了很多年电气不是太精，这管子头一次见长见识了。
2018年09月02日 12点09分
level 8
樊知 楼主
2018年09月02日 02点09分 13
level 3
漂漂小云朵
板子上写着呢
2018年09月13日 07点09分 14
