台达变频器请教：两个变频器，一个电位器，一个旋钮，一个仪表。
电工吧
全部回复
仅看楼主
level 10
pyud4126 楼主

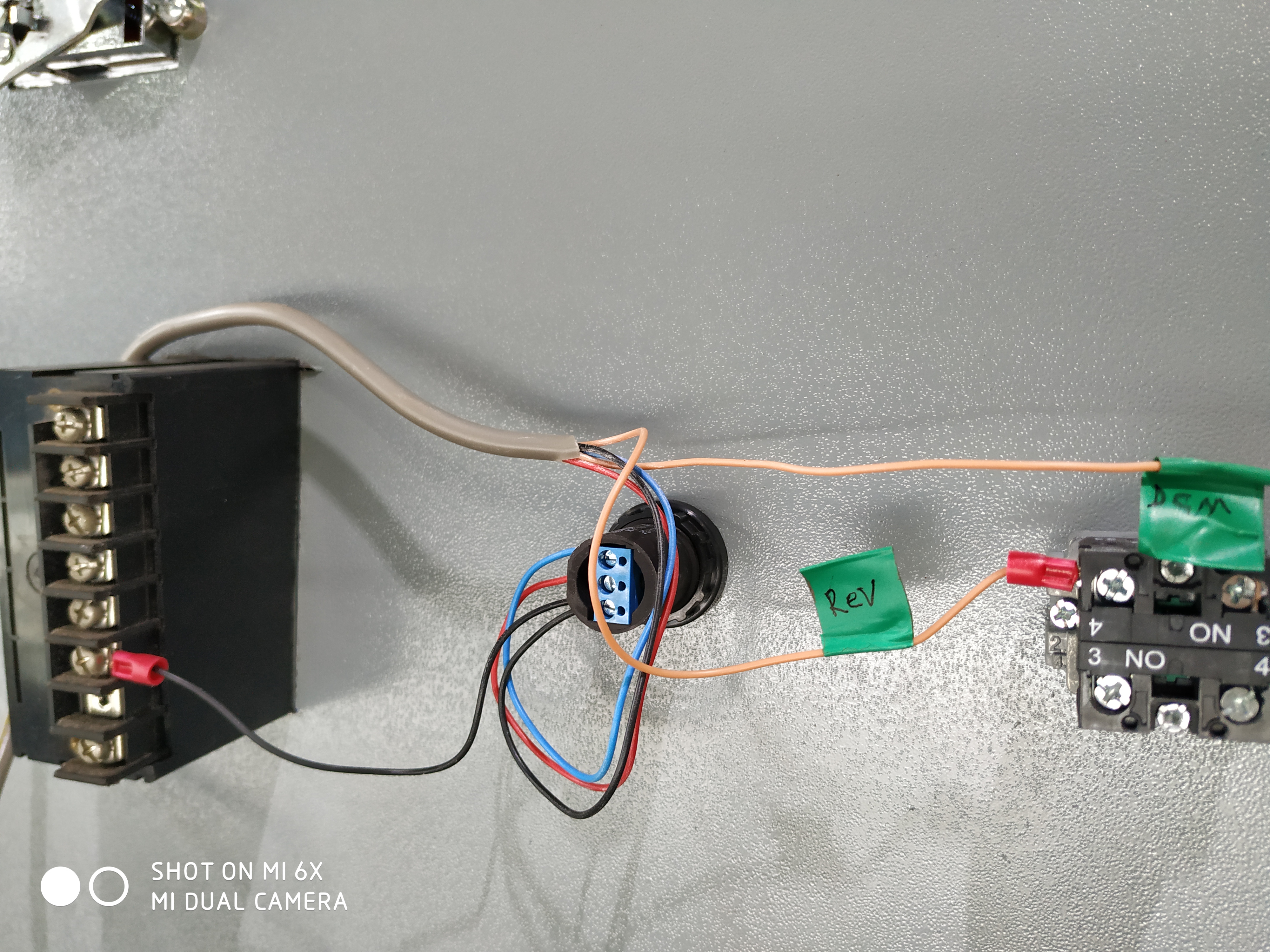

台达变频器请教：两个变频器，一个电位器，一个旋钮，一个仪表。要求两个变频器的频率受同一个电位器调节；启停信号受同一个旋钮控制；是不是只需要将两个变频器各端子并联就可以了啊？只用一个仪表也能以并联的方式显示两个变频器的转速吗？
2018年08月29日 10点08分 1
level 8
随缘惜绪
没这么接过，应该不行，电位器是调节变频的0至20mA电流，两台用一个电位器，可能会出问题
2018年08月29日 10点08分 2
pyud4126
会烧电位器还是调不动频率？如果不能并联接线，那有其他办法能达到控制要求吗
2018年08月29日 10点08分
亲亲高压电
按原理可以并联用，实际是不行的。想2台变频器同时运行在同一频率最好加装同步板。如果不需要同步，一台可以取另一台的输出信号控制。
2018年08月29日 12点08分
pyud4126
@亲亲高压电 老哥能详细说一下怎么接线吗？楼下有端子说明书，一个电位器控制一个变频器调速好搞，但是怎么给另一台变频器信号？要怎么接线啊？我这个是没有plc的。也没有485通讯。
2018年08月29日 12点08分
亲亲高压电
@pyud4126 AFM和ACM输出接另一台（被控）的AVI和ACM,不过看了下图写的输出20ma，不知道能带动否（应该是能）？实在不行用485通讯连接也行。
2018年08月29日 14点08分
level 14
流金岁月✌✌✌
试一下就知道了
2018年08月29日 10点08分 3
pyud4126
怕弄坏变频器啊～11kw，全新的
2018年08月29日 10点08分
流金岁月✌✌✌
@pyud4126 变频器怎么会坏？
2018年08月29日 10点08分
pyud4126
@流金岁月✌✌✌ 怕接线错误弄坏啊
2018年08月29日 12点08分
level 4
GYZ66685
电位器给其中一台变频器速度信号，把这一台变频器再设置输出一个0-10或者4-20ma信号给另外一台变频器速度信号。还有一个办法就是买一个隔离器一输入二路输出。启停就简单了。
2018年08月29日 10点08分 5
pyud4126
道理好像理解了，但是接线怎么接没理解。。。我把端子说明书方楼下了，老哥帮我看看怎么从1
#变频器给2#
变频器速度信号？
2018年08月29日 11点08分
GYZ66685
@pyud4126 图片上你第一台变频器已经接好电位器了，AFM和ACM默认输出0-10V频率信号，你用表测一下1#变频器这二个端子有无信号，有就接到第二台变频器的AVI和ACM，如果没有信号输出，1#变频器设置一下参数。
2018年08月29日 13点08分
pyud4126
@GYZ66685 谢谢老哥啊～新楼发了两个草图，能帮看看有错吗？
2018年08月29日 13点08分
level 11
知足我可乐
老哥买一个双联电位器就ok拉，不过频率会有点点不一致，想同步用变频器通讯线，进行同步输出设置，不过就费劲啦，对两台电机频率同步要求不高的就用双联电位器，要求高，主从通讯是最稳定的
2018年08月29日 11点08分 7
pyud4126
现在是只有这种电位器了啊，领导说以前都是用这种电位器搞的，但我不会，不知道以前是用几个电位器，线是怎么接的
2018年08月29日 11点08分
level 10
pyud4126 楼主
2018年08月29日 11点08分 8
pyud4126
AVI是主速指令，我再加个电位器，+10V和ACM并联，两个变频器的AVI各引线到两个电位器，然后是不是就可以只旋转一个电位器就可以调两个变频器的频率了呢？
2018年08月29日 11点08分
8255842a
@pyud4126 用一个电位器就好..用三根线(比如棕,蓝,黑)..接在A台变频器上(+10V用棕色线.AVI用黑色线,ACM用蓝色线)(从A变频器的AVI引一根黑线到B变器AVI)(从A变频器ACM引一根蓝线到B变器ACM)
2018年08月29日 12点08分
pyud4126
@8255842a 也就是两个变频器的AVI和ACM并联接到电位器上吗？那么另一台变频器的+10V不用接线吗？
2018年08月29日 12点08分
8255842a
@pyud4126 是这样的.(因为电源是不宜并联.容易形成环流.)+10V是外部馈电的.这个只要接一根
2018年08月29日 13点08分
level 10
pyud4126 楼主

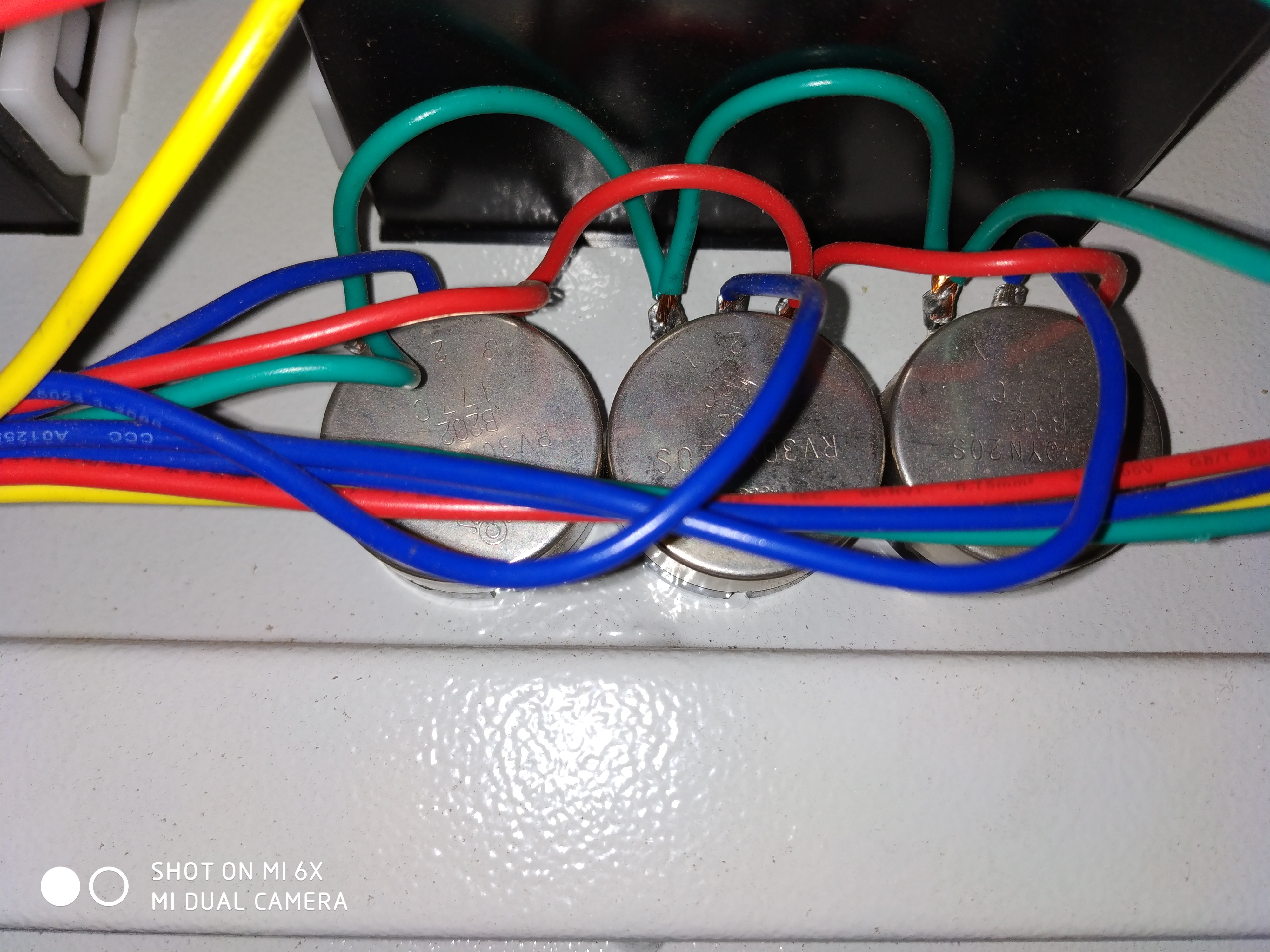

这是三个变频器，三个电位器，主速指令信号线老是独立的，其它是并联关系，以前他们接的线
2018年08月29日 12点08分 9
level 10
pyud4126 楼主
人呢？快来人啊～真的急用
2018年08月29日 12点08分 10
level 14
瓦拉斯纳kR
电位器控制第一台变频器，用第一台变频器模拟量输出端口的0-10v或4-20ma控制第二台变频器，也就是同步运行。
2018年08月29日 12点08分 11
pyud4126
老哥，你说的是楼下那个意思吗？
2018年08月29日 13点08分
level 11
8255842a
2018年08月29日 13点08分 12
pyud4126

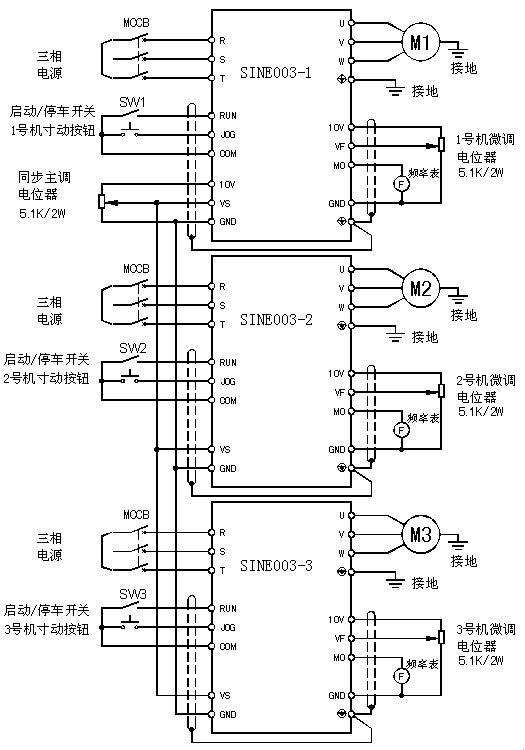

可是变频器的牌子不一样，这台达的，以前接一个电位器控制一个变频器时，都是电位器引三根线到+10V AVI ACM就好了，你图中还有三个微调电位器，感觉端子比台达的要多啊～最楼下的我那个说法可行吗？
2018年08月29日 13点08分
8255842a
@pyud4126 +10V的不用引过去..+10V和ACM这个是一个电源..变频器检测的AVI和ACM这个电压差是多少(要不你3根都引过去试下..)
2018年08月29日 13点08分
pyud4126
@8255842a 我现在就是三个端子都并联接到电位器上，但不敢通电，我怕弄坏变频器，毕竟是11kw的新变频器。楼下我发两个草图，帮我看下对不对好吗？
2018年08月29日 13点08分
yejian2xm
电源搞不错变频器坏不会坏，只是动作不动作的区别，或者是同步不同步
2018年08月29日 14点08分
level 10
pyud4126 楼主
意思是电位器的三根引线接A变频器的+10V、AVI、ACM。然后从A变频器的AVI或ACI引一根线到B变频器的AVI或ACI。最后将B变频器的参数“第一频率指令来源”设置为01“由外部端子AVI输入仿真信号DC0～10V控制”或者02“由外部端子ACI输入仿真信号DC4～20mA控制”就可以了？
2018年08月29日 13点08分 13
8255842a
是AVI啊..电压信号才能并联..电流的话.要串联..楼上说的是利用第一台的变频器的输出.你这应该是AFM和ACM那两个口.连到第二台的AVI和ACM)(不管哪种接法.A和B变频器的频率来源信号都是01 AVI输入)
2018年08月29日 13点08分
level 4
GYZ66685
如果还不行，买一个信号隔离器有一入二出，三出的，才100多元，那样最简单，最实用。
2018年08月29日 13点08分 14
level 10
pyud4126 楼主
是这样接线吗？
2018年08月29日 13点08分 16
pyud4126
还有个疑问，以前一台变频器的时候，AFM和ACM是接数字仪表上显示转速的。那么如果按图一的接法，仪表接哪里呢？两台变频器用一个仪表怎么接线？
2018年08月29日 13点08分
来一惊高考
@pyud4126 取A变频的AFM ACM输出给B的AVI ACM 仪表用10V转速表 并在这两根线上就可以了
2018年08月29日 14点08分
GYZ66685
仪表接2#变频器的AFM和ACM
2018年08月29日 14点08分
pyud4126
那么，启动信号DCM和REV。。两台变频器并在一起，用一个NO点控制可以吗？
2018年08月29日 14点08分
level 10
pyud4126 楼主
在这里感谢各位老哥的帮助！任务终于完成了！
2018年08月30日 02点08分 17
刘桑不是废物
解决 你说说怎么解决的啊
2018年09月18日 03点09分
pyud4126
@刘桑不是废物 就是楼上两张图里的按法啊
2018年09月22日 12点09分
level 10
pyud4126 楼主
是调整3-06的“模拟输出增益设定吗”
2018年08月30日 05点08分 18
