背景：CPU换成i7 2760QM后发热量大，待机58度左右，动不动就撞温度墙降频到0.8。
参考方案：搜索了网上的各种方案，觉得这位兄弟的方案挺好（http://bbs.mydigit.cn/read.php?tid=2244898），决定按照他的方案进行改造。
但是在某宝上找了很久，没有找到合适的散热片，无奈，修改方案。
最终方案：原机散热模组全部保留，风扇壳体切小一些并移位，在风扇和原散热器之间让出13mm，用于增加一个60x13x8的散热鳍片，并用热管连接到CPU处。
上图：

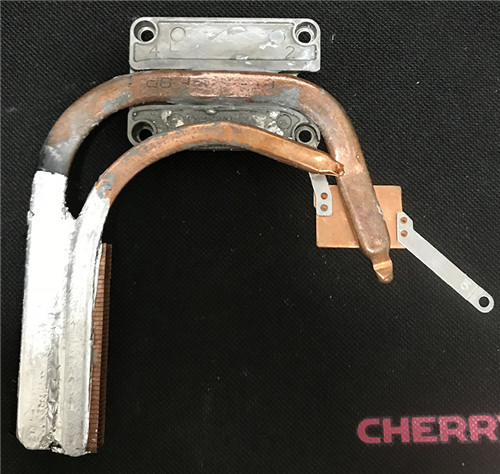

1.0版本：
热管尺寸：160x8x3，用焊锡膏焊接到CPU固定板。测试之后发现，加负荷的过程中，原热管由于出在CPU核心位置，所以传热效果好，增加的那个热管处于偏远地区，温度明显比原热管低。加上自己没有热风枪，焊接效果不理想，也不够美观，改之~~~~~~~~~~~
1.1版本：重新买了一个原装散热模组寄给X宝卖热管的商家，画了个示意图丢给他，就有了下面的这个版本。
是不是好看多了！
热管换成了180X11X3，散热片没有变，还是60X13X8。。。
=====================================================================
装机效果图：
图上这个风扇是换过的，换的是Thinkpad L530的，AVC出品，型号：BATA0610R5U，扇叶直径45mm（原装的是5mm）。转速快，效果比原装的好，就是有点点吵。
加电测试：
室温：29℃
待机温度：42-43度
鲁大师温度压力测试30分钟，稳定在80度以内
AIDA64拷机（选前四项），15分钟，温度稳定在79度左右，没有发生降频。
AIDA64，单拷FPU，用ThrottleStop_860关闭自动降频，10分钟，温度82度。
===============================================
至此，改造基本算是成功。
后记：在对比了热管种类、形状之后，还是觉得数码之家的li1_63那个方案比较好。
原因有2点：
1、CPU和GPU分开，不会互相影响
2、同等大小，同等种类，同等弯曲形状下，圆热管比扁热管导热性能更好。
以后有机会再折腾吧。
2018年08月27日 07点08分
1
参考方案：搜索了网上的各种方案，觉得这位兄弟的方案挺好（http://bbs.mydigit.cn/read.php?tid=2244898），决定按照他的方案进行改造。
但是在某宝上找了很久，没有找到合适的散热片，无奈，修改方案。
最终方案：原机散热模组全部保留，风扇壳体切小一些并移位，在风扇和原散热器之间让出13mm，用于增加一个60x13x8的散热鳍片，并用热管连接到CPU处。
上图：
1.0版本：
热管尺寸：160x8x3，用焊锡膏焊接到CPU固定板。测试之后发现，加负荷的过程中，原热管由于出在CPU核心位置，所以传热效果好，增加的那个热管处于偏远地区，温度明显比原热管低。加上自己没有热风枪，焊接效果不理想，也不够美观，改之~~~~~~~~~~~1.1版本：重新买了一个原装散热模组寄给X宝卖热管的商家，画了个示意图丢给他，就有了下面的这个版本。
是不是好看多了！热管换成了180X11X3，散热片没有变，还是60X13X8。。。
=====================================================================
装机效果图：
图上这个风扇是换过的，换的是Thinkpad L530的，AVC出品，型号：BATA0610R5U，扇叶直径45mm（原装的是5mm）。转速快，效果比原装的好，就是有点点吵。加电测试：
室温：29℃
待机温度：42-43度鲁大师温度压力测试30分钟，稳定在80度以内AIDA64拷机（选前四项），15分钟，温度稳定在79度左右，没有发生降频。AIDA64，单拷FPU，用ThrottleStop_860关闭自动降频，10分钟，温度82度。===============================================至此，改造基本算是成功。
后记：在对比了热管种类、形状之后，还是觉得数码之家的li1_63那个方案比较好。
原因有2点：
1、CPU和GPU分开，不会互相影响
2、同等大小，同等种类，同等弯曲形状下，圆热管比扁热管导热性能更好。
以后有机会再折腾吧。
