折腾下，今天开工尝试把gbc塞进厚gb壳里。
gbc吧
全部回复
仅看楼主
level 7
jjsl◎ 楼主
没事折腾下，预计要几天，只是尝试下。
大概比划了下尺寸，大概要如下几个步骤：
1.更换成厚gb的卡槽，gbc的尺寸够不到后背位置
2.移动走屏幕调节的可调电阻
3.把变压模块移走vss vee vdd还有一个大电容一个贴片电容，电容直接接标压板上，引出四根线接主板
4.把声音模块移走，一个大电容
5.切掉下半部分，留左侧一个电容
6.跳线一个按键板到主板，或者买咸鱼一个现成的按键板
思路就是这样😊，准备动手了，透过光可以看清走线
2018年08月24日 15点08分 1
level 7
jjsl◎ 楼主
厚gb壳手感好，最大的好处是能放进锂电。
2018年08月24日 15点08分 2
level 7
jjsl◎ 楼主
移走了调节电阻，测试了下ok
2018年08月24日 15点08分 3
level 7
jjsl◎ 楼主
切完，
2018年08月25日 03点08分 5
pikaqiu8291003
老哥能知道gbc声音电容是哪个？
2019年09月15日 19点09分
level 7
jjsl◎ 楼主
2018年08月25日 05点08分 6
level 1
FUNMUSIC1
[真棒]好牛叉啊
2018年08月25日 10点08分 7
level 7
jjsl◎ 楼主

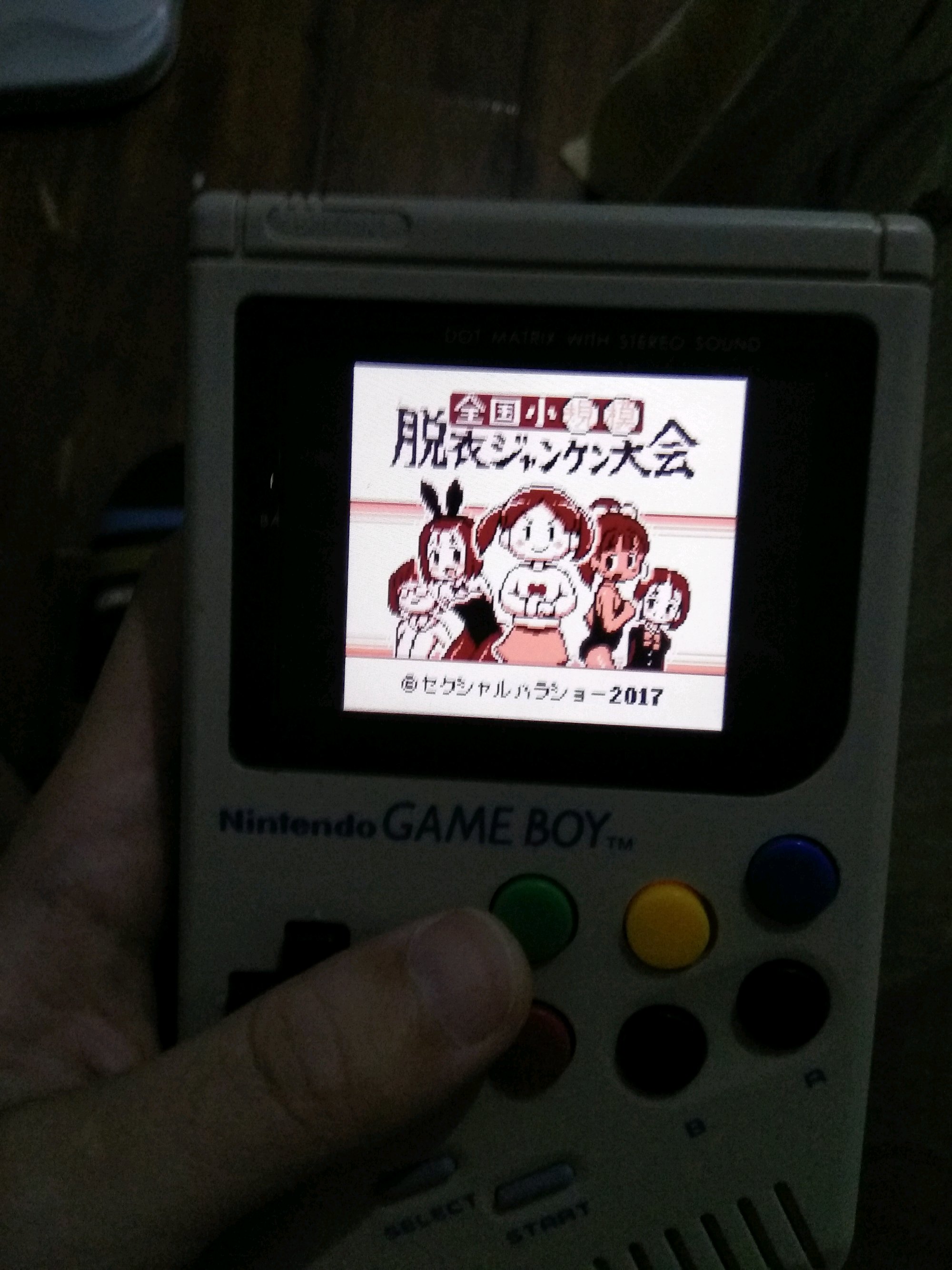

先这样了😊。基本成功。还差开关和调音按键移位质
2018年08月25日 11点08分 8
level 6
凝柠
强大，定个[真棒]
2018年08月25日 13点08分 9
凝柠
顶*
2018年08月25日 13点08分
level 7
枫林潇潇爱玩机
**，前来支持[花心]
2018年08月25日 14点08分 10
level 8
🌸花芯猪🌸

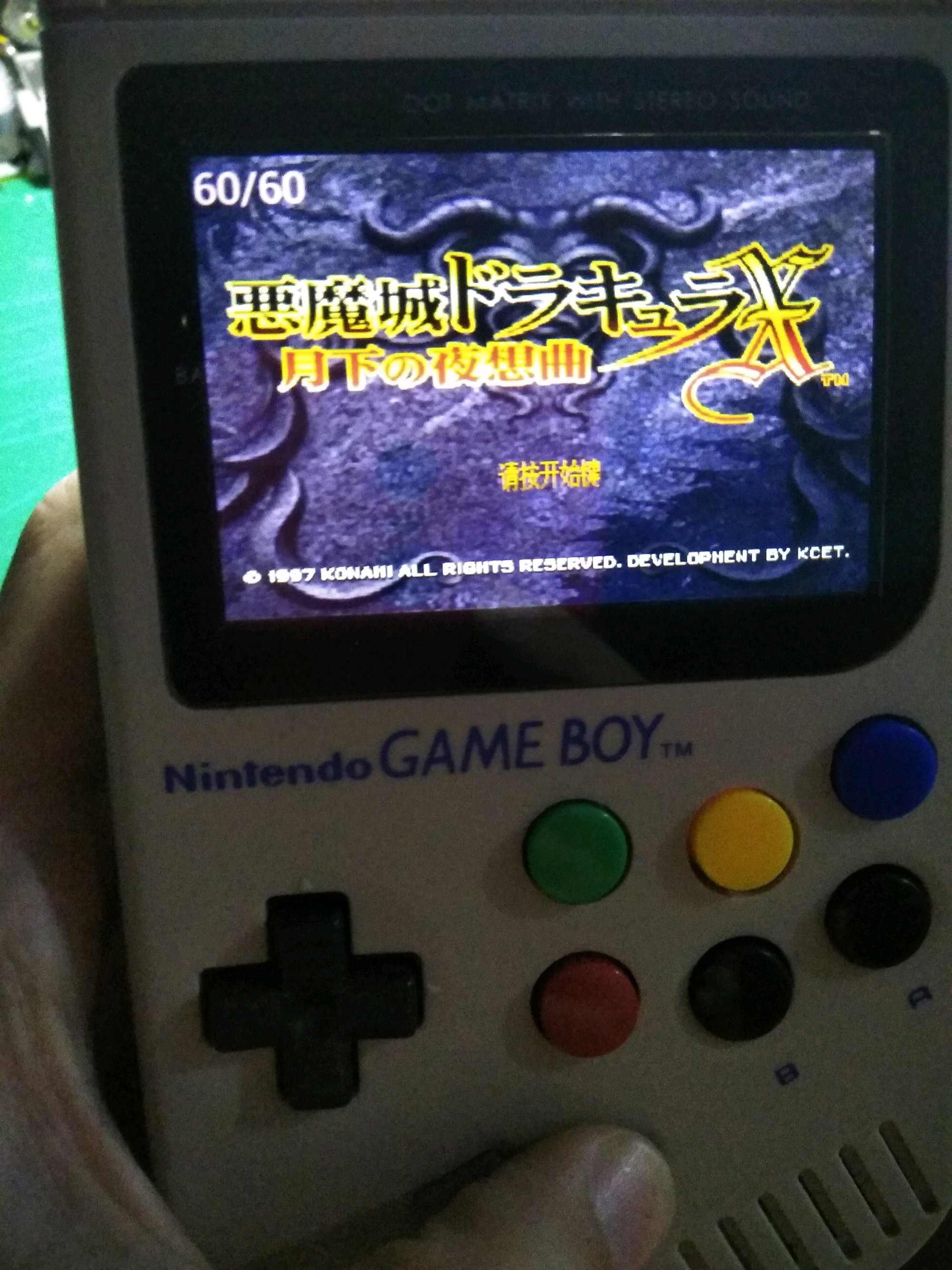

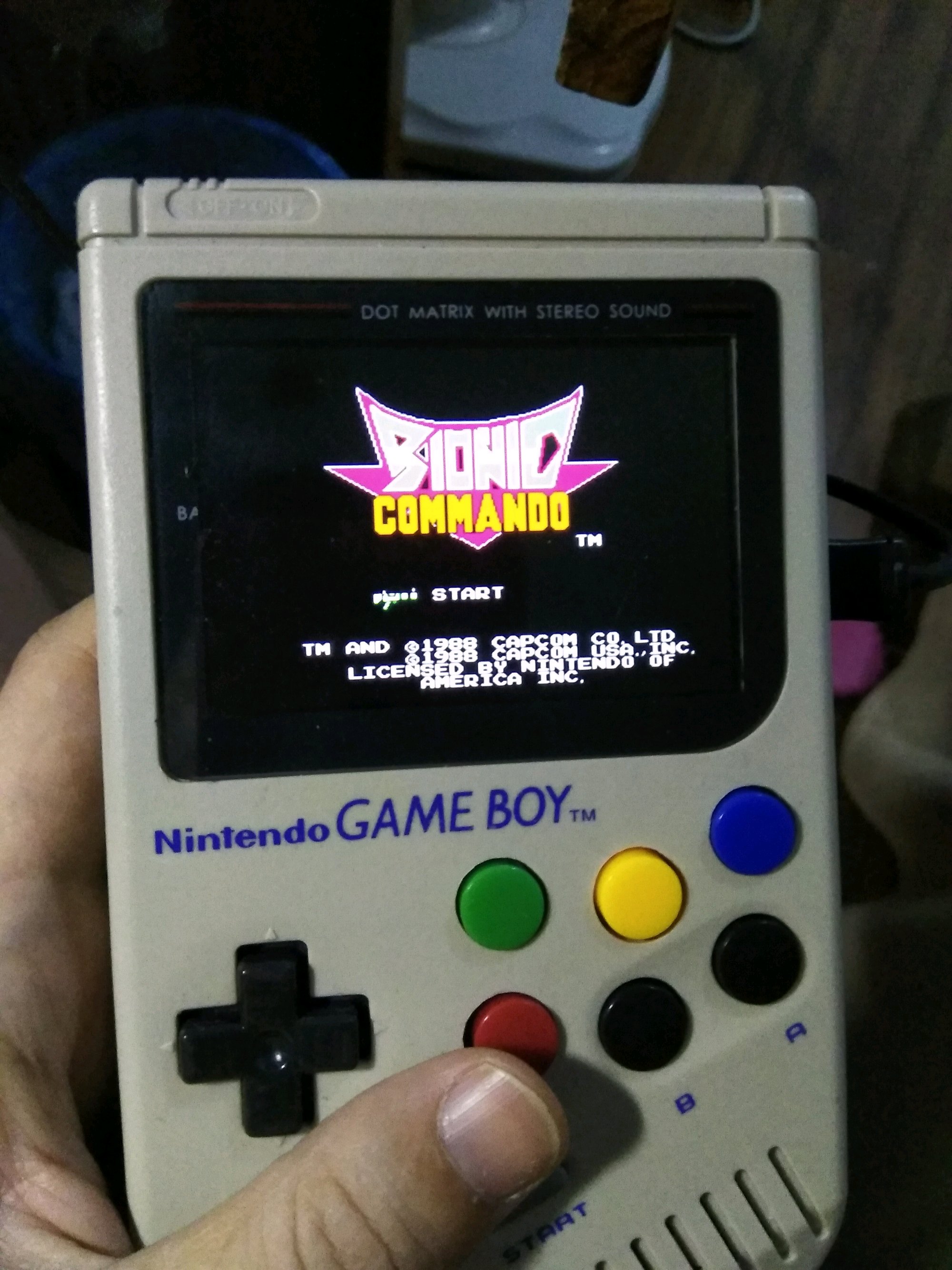

我也来塞一个[吐舌][哈哈]
2018年08月25日 17点08分 11
level 8
🌸花芯猪🌸
[太开心][笑眼]非树莓派
2018年08月25日 17点08分 12
里昂危机
不是模拟器吗？dc怎么实现的？
2018年09月06日 01点09分
deepblue1978
gb塞一切
2018年10月01日 00点10分
level 8
🌸花芯猪🌸
[滑稽][你懂的]我这个也按了4节锂电。也能按普通5号电池或5号普通充电电池[捂嘴笑]什么电池都可以，只要能放进去就行。
2018年08月25日 17点08分 13
如玉谦谦君子👯
你这个是什么？多少钱
2018年09月03日 06点09分
level 7
jjsl◎ 楼主
我用锂电，两个2000的并一起，大小非常合适，正好塞进去还不晃动
2018年08月25日 22点08分 14
🌸花芯猪🌸
电池啥型号？[吐舌]
2018年08月26日 00点08分
level 7
jjsl◎ 楼主

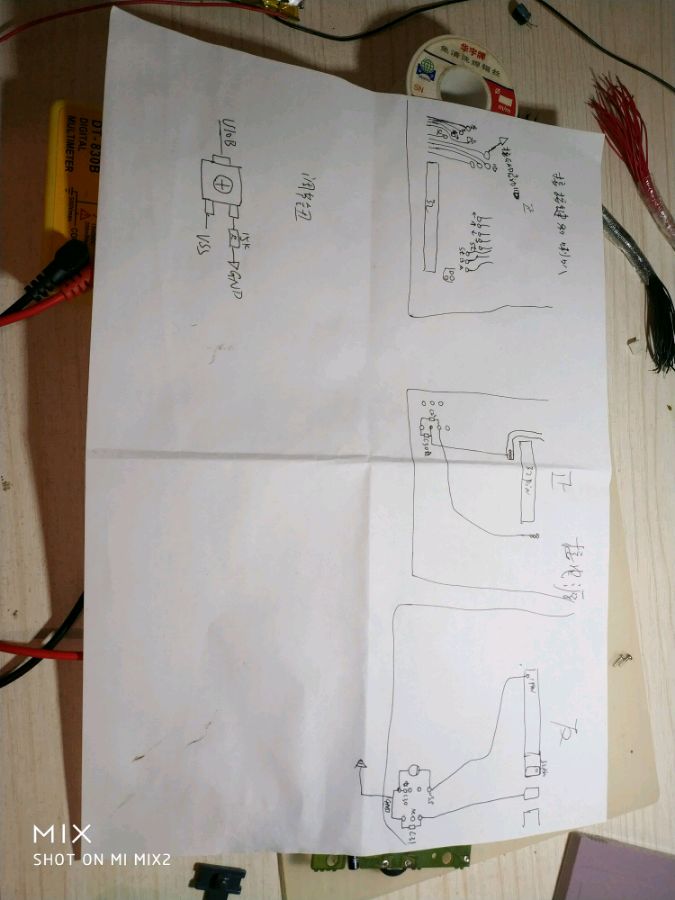

完结了。后续不在更新帖子了，有兴趣的可以参考下我画的链接草图和照片。老玩具，贵在折腾
2018年08月25日 22点08分 15
贴吧用户_7My4AJt
可惜草图看不清
2019年09月03日 10点09分
level 7
jjsl◎ 楼主
电池型号
2018年08月26日 09点08分 16
🌸花芯猪🌸
谢了。感觉我还是4节5号电池比较怀旧[哈哈]
2018年08月27日 03点08分
