这东西画一个Y一直阵列就完事儿吧？
2018年08月22日 08点08分
level 12
level 9
level 7
xlmim198299
楼主
我这个意思表达错了，是问这个箱子怎么建模，里面是平的，单个很容易做，但是四周一圈不好做，阵列也不行吧，用几何体沿路径能做，但4个圆角怎么做？4个角单独做，衔接不好。而且四周是有弧度的
2018年08月22日 14点08分
5
level 7
level 9
仔细看一下哈，格子是6边形，先阵列特殊一次，再错开半个六边形阵列一次，基本上就差不多了，不过是平面的，以前做过这样的六方格镂空模型。
圆角处好办，你计算一下连圆角在内的边缘线要等分多少，刚好能有2点在圆角两侧，你有实物，数一下不就行了。
2018年08月22日 15点08分
8
圆角处好办，你计算一下连圆角在内的边缘线要等分多少，刚好能有2点在圆角两侧，你有实物，数一下不就行了。
level 7
level 7
level 7
level 9
level 7
xlmim198299
楼主
能发给我吗，我看下你做转角步骤
2018年08月25日 05点08分
14

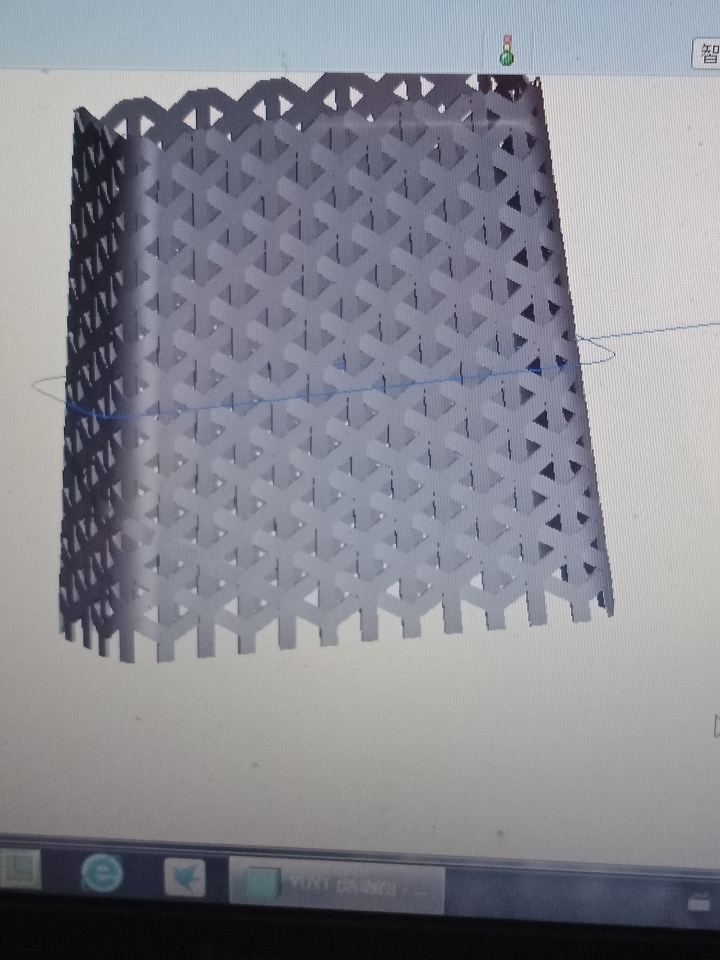

你图片中的编织效果试着做了下，用参数化全陈列，电脑带不动。。。。 圆角处你可以单独做，用最大圆弧拉伸一个不带斜度的片体，做好草图等弧长投影到这个面上，把投影线再次投影到斜的圆弧面上（投影方向朝向直线）
2018年08月25日 15点08分
level 12
拉伸面与主体曲面相交，以交线为轨迹扫出阵列编织网曲面(注意落差)，而后阵列出多条相交线，编织网曲面跟随阵列
2018年08月26日 01点08分
15
厉害厉害，我只会画一个然后阵列然后电脑卡死![[滑稽]](/static/emoticons/u6ed1u7a3d.png)
2018年08月26日 02点08分
@duanzhimeng 吧主谦虚了，我这个编织网阵列数不多加上为阵列形式为曲面，也要一个小时才会再生成功，实在太卡了
2018年08月26日 02点08分
你觉的做个实体y在用阵列能做出来，我是阵列不出来
2018年08月26日 02点08分
沿路径也没用，是不是我阵列工具用的不对啊，几何体也用过，就是转角的地方做不出来
2018年08月26日 02点08分
level 7
xlmim198299
楼主
源文件能发给我吗加我qq464257594
2018年08月26日 02点08分
16
朋友，这是proe做的，只能说明下思路，加上公司电脑限权了，无法外发，抱歉了
2018年08月26日 02点08分
好的，谢谢
2018年08月26日 02点08分
