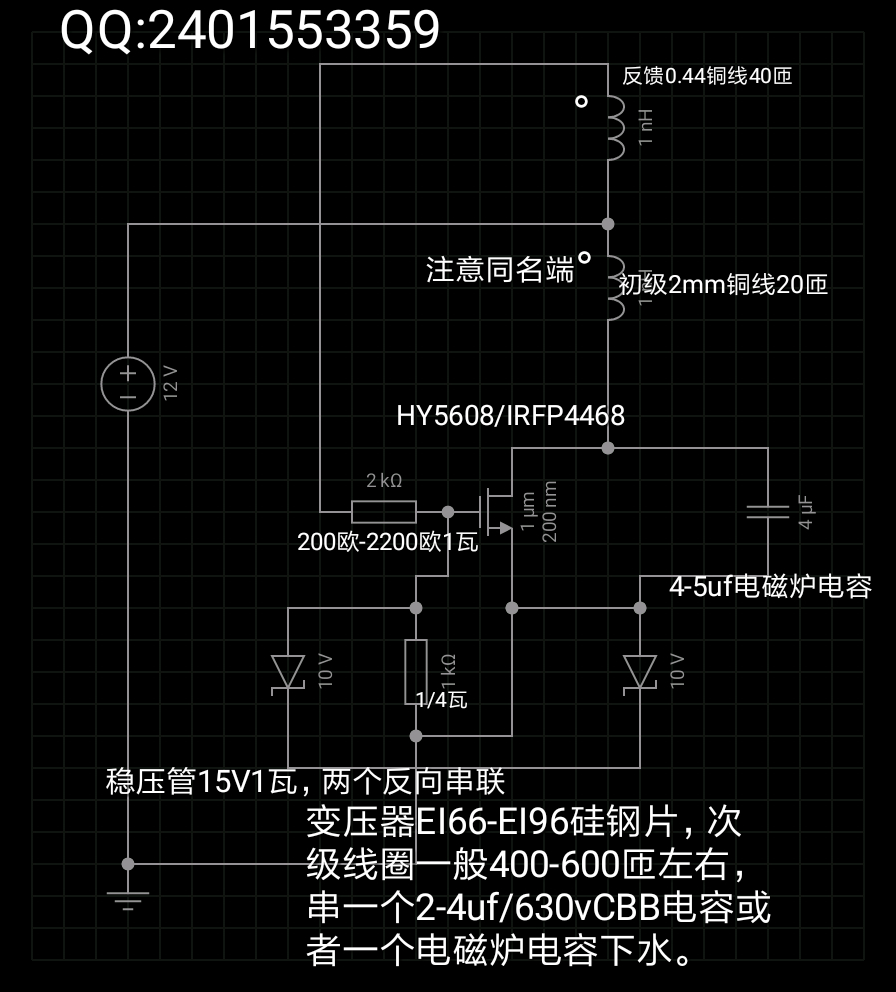

原图是irfz44那个，这个自激图中已经标明，频率主要看初级和反馈，20-200hz左右 当然场管结电容充电快慢也会影响频率，稳压可以不用，最好加上去，另外，结电容大的管子反馈电阻要小一点，具体在200-2200欧慢慢选，这个自激加风扇可以长时间工作，如果初级和反馈同名端接线不正确不会起振，不用担心炸管 低频的自激发热小，次级一般是0.44-0.53的线。正负极最好加一个4700uf25v电解电容。我用hy5608管子，带100瓦半分钟管子温度基本没什么变化。图只是参考而已。单管自激初级和反馈线圈匝数1:2，双管自激初级和反馈1:0.4左右，也是参考。

楼主有没有大功率boost升压电路图

这个图反馈线圈要40T？

看不懂
