大佬们，我想测交流电流，一百安培以下。互感器为100：5
电工吧
全部回复
仅看楼主
level 10
pyud4126 楼主

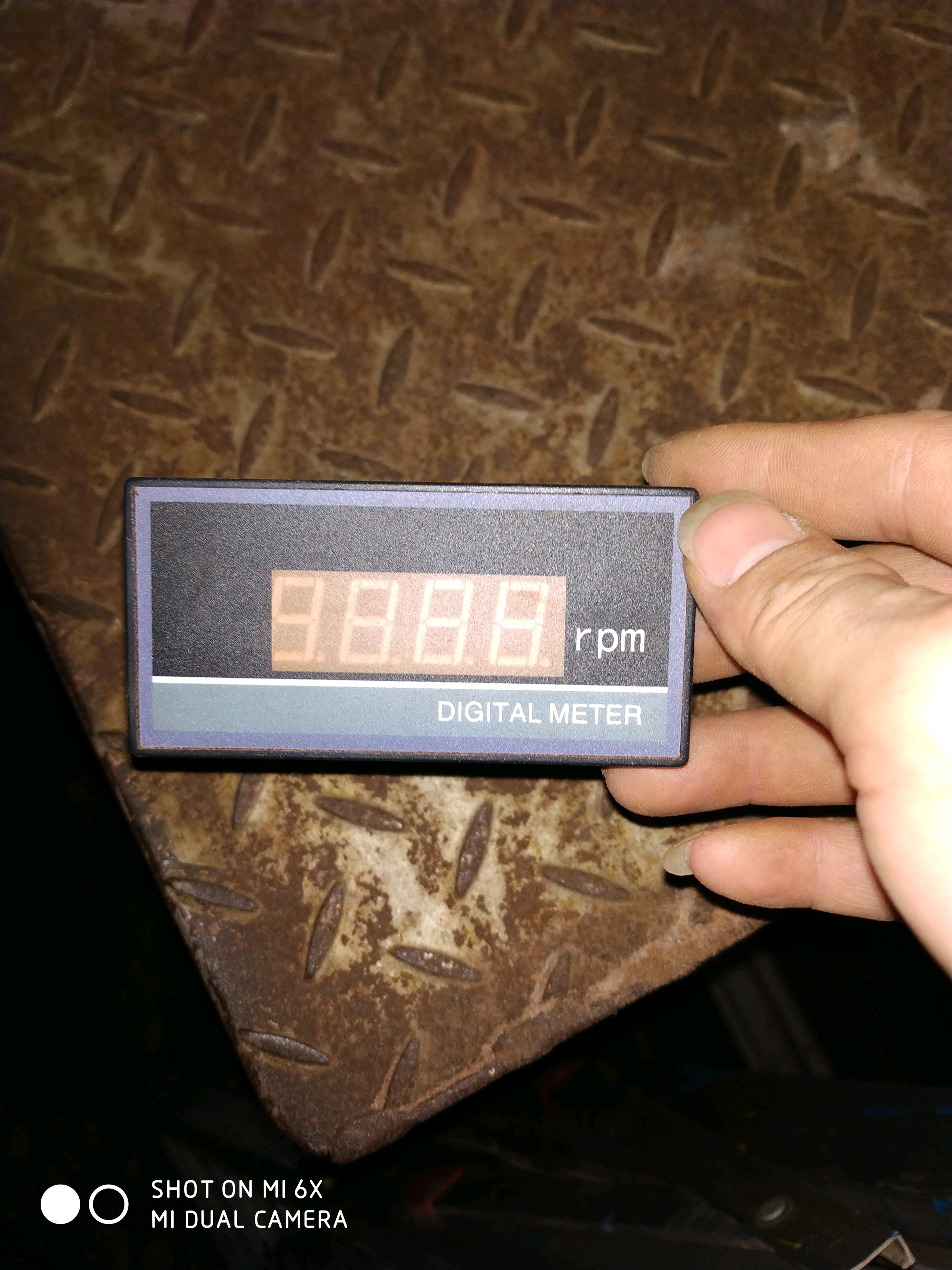

大佬们，我想测交流电流，一百安培以下。互感器为100：5 图中的表，我看说明书有测量接法，但接好后表却一直显示000，我换成指针表是正常的。请问有准弄过这种表吗？我只测交流电流
2018年08月16日 01点08分 1
level 10
pyud4126 楼主
2018年08月16日 02点08分 4
level 12
余音未散💥

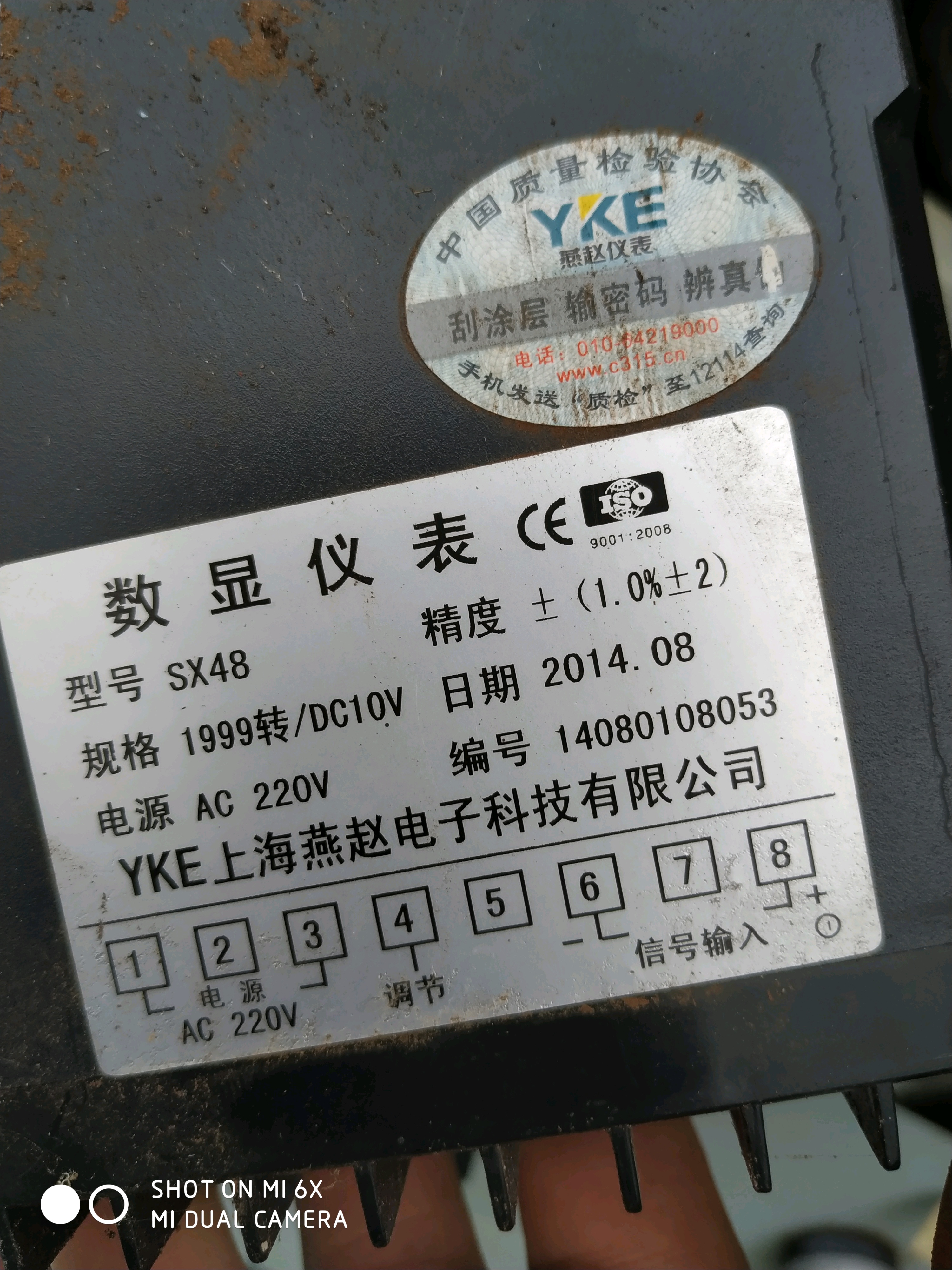

这不是转速表吗
2018年08月16日 03点08分 9
pyud4126
换表了，请看楼下。
2018年08月16日 04点08分
level 2
不会0706
[哈哈][哈哈]
2018年08月16日 03点08分 10
level 10
pyud4126 楼主

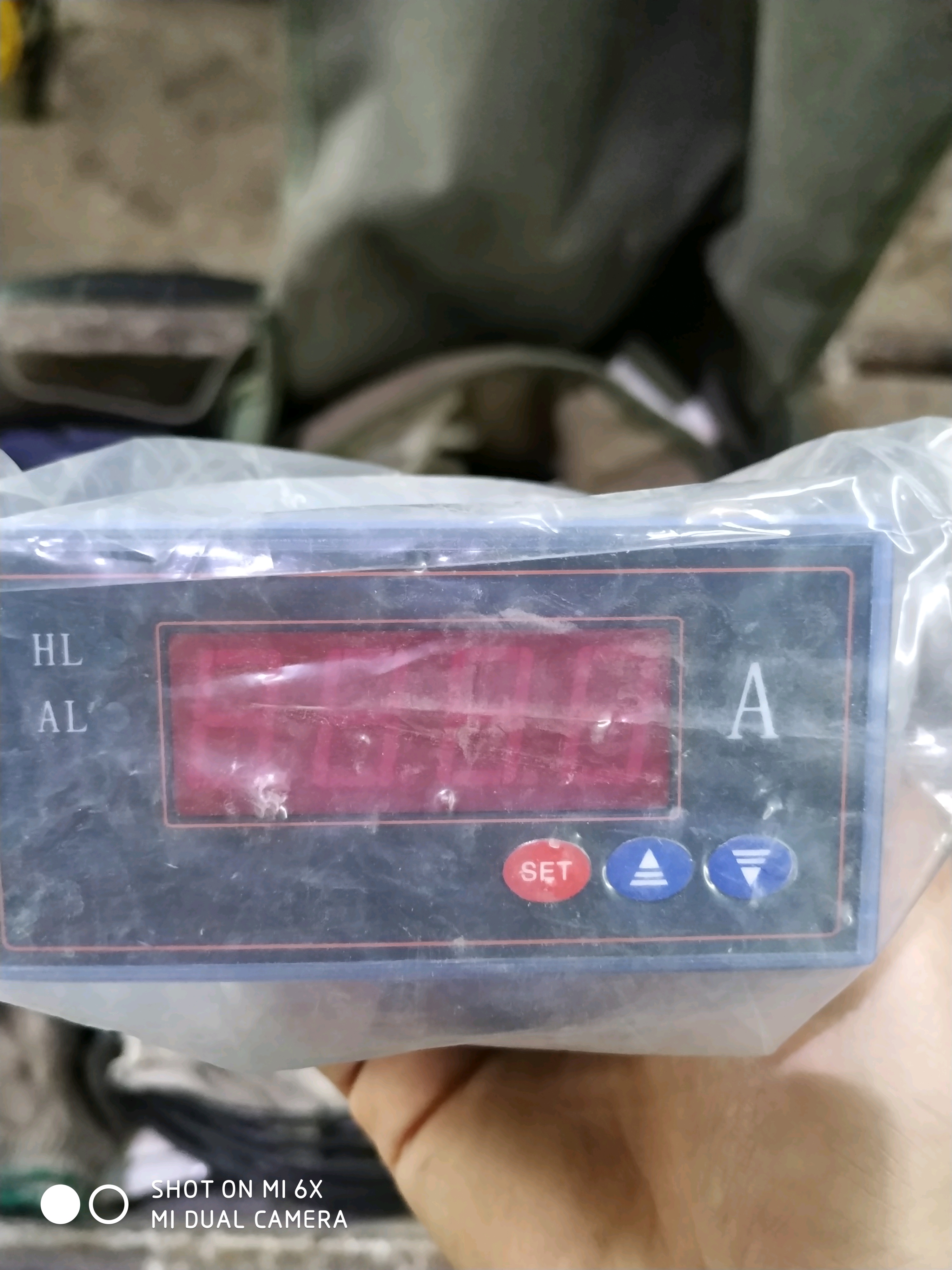

换了这个，可以测电流了吧？这个没说朋书，**。。。100：5的互感器与它匹配吗？
2018年08月16日 04点08分 11
level 15
dexinpure
楼主大标题说该处的电流互感器变比：100/5=20（倍）
11楼仪表铭牌标注需配用互感器变比：2500/5=500（倍）
楼主将如何应对呢？改制？换表？还是以显示数为准？
2018年08月16日 05点08分 13
pyud4126
楼下最新处理结果，请看
2018年08月16日 09点08分
level 10
桃李再不斩_
换互感器2500/5a
2018年08月16日 05点08分 14
松枝夏🌳
换互感器不合适吧？
2018年08月16日 05点08分
松枝夏🌳
人家主线路电流不到100安，为了一块电流表，换个2500/5的互感器。有点不合适，不但因小失大，还不能正常显示。
2018年08月16日 06点08分
桃李再不斩_
@松枝夏🌳 因为互感器便宜呀
2018年08月16日 07点08分
桃李再不斩_
@松枝夏🌳 谁说不可以正常显示了？只要参数比值对了，电流就是正常值
2018年08月16日 07点08分
level 8
威伟v哥
数显表一般可以设变比的。
2018年08月16日 07点08分 16
pyud4126
请看楼下，瞎搞好像成了
2018年08月16日 09点08分
level 10
pyud4126 楼主
没有说明书，然后自已瞎调，找到了一个是2500的参数，先是改成100，但显示出来的却是9A。和钳表的47A还是相差甚远！只好逐渐加大该参数，以钳表数值为准，调到550的时候经于一致了。
2018年08月16日 09点08分 17
pyud4126
其实目的就是led显示比指针的能在光线不足的情况下依然能看清，方便工人喂料的时候着示数，尽量不要让电机超电流，延长电机寿命。。。反正领导是区样说的[不高兴]
2018年08月16日 09点08分
