关于ug绘制螺旋线的问题
ug吧
全部回复
仅看楼主
level 7
2008常青树 楼主
2018年08月14日 14点08分 1
level 7
2008常青树 楼主
2018年08月14日 14点08分 2
level 7
2008常青树 楼主
请问下这样的根据右侧圆弧有规律的变化的螺旋线该如何绘制？！
2018年08月14日 14点08分 3
level 12
京东动力♬

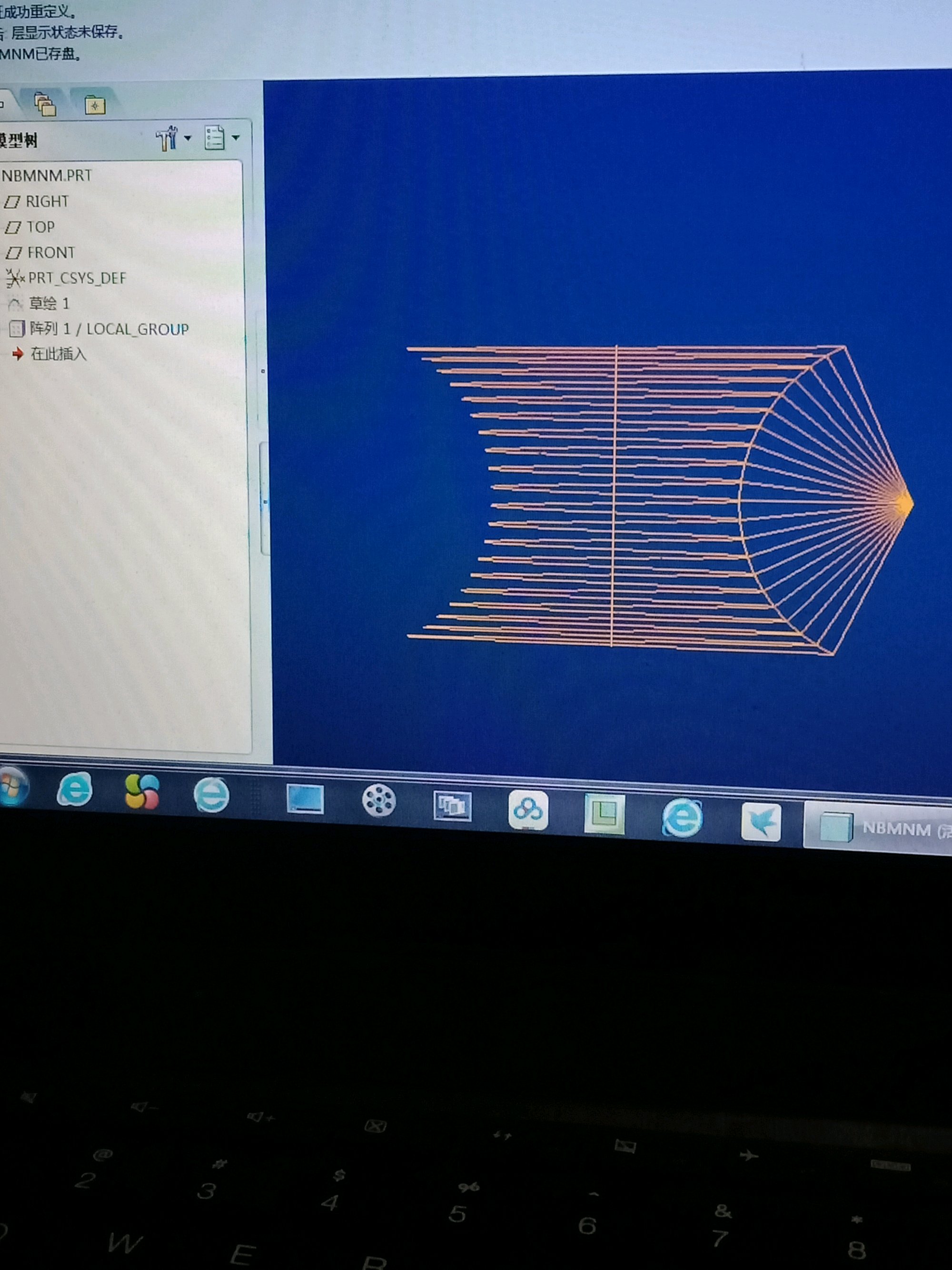

方法很多，这里本人运用阵列法，虽非ug，原理为虽螺距不一，但圆弧却是均分，从这里找突破口，软件应用的熟练程度也是建立在形状的理解，有的放矢。
2018年08月14日 16点08分 5
2008常青树
感谢用proe演示！谢谢！只是本人pro-E很菜，考虑用阵列绘制的话如何解决线与线之间的顺滑无缝连接，以及阵列后螺纹线半径的变化！可以的话！能否发下源文件！本人QQ：443800608
2018年08月14日 16点08分
京东动力♬
@2008常青树 我目的并不是演示proe操作，这是ug吧，目的在于共享思路原理，上面说了圆弧均分是突破口，下面一一说明你提的问题
2018年08月14日 22点08分
level 12
京东动力♬

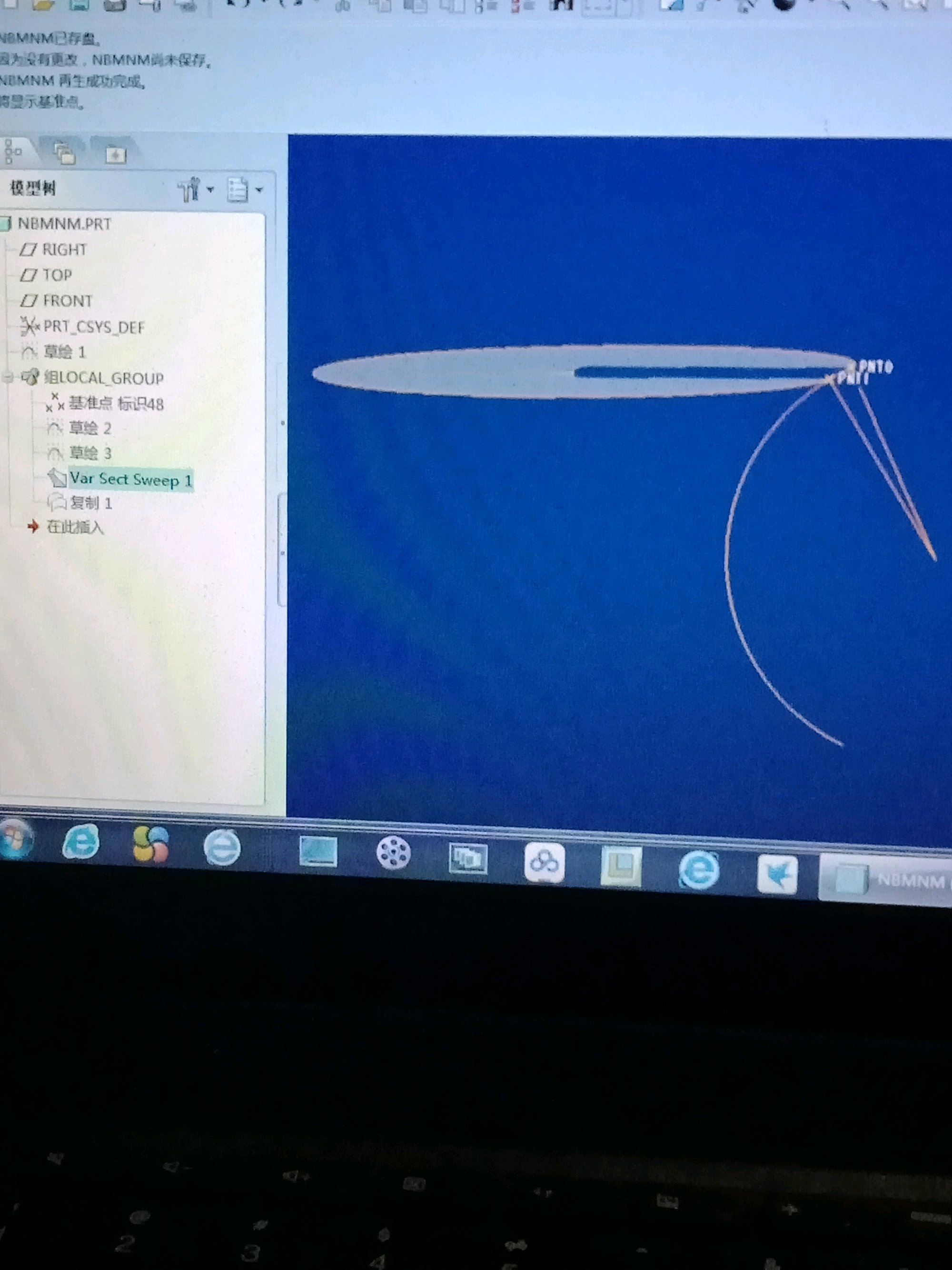

首先螺距与弧均分对应，见下面草绘竖线与弧均分基准点对应，然后以它为引导轨迹，辅助圆弧线控制外形(即ug扫掠中有个参数缩放方法，自己去动手)，这样扫出这个螺旋面，而后用基准平点去驱动阵列，至于螺旋线衔接为什么顺滑无缝，自己思考。
2018年08月14日 23点08分 9
level 6
金沙很美
[啊]螺旋线不是有个沿脊线，新点，弧长百分比么。干嘛要画这么多线去定点。。
2018年08月15日 00点08分 10
duanzhimeng
然后你会发现点对不上
2018年08月15日 01点08分
2008常青树
@duanzhimeng 没有错，我也开始也是那么画的；发现对不上才知道问题的严重性！
2018年08月15日 01点08分
金沙很美
@duanzhimeng [乖]又学到东西了
2018年08月15日 02点08分
level 12
京东动力♬
说明下，本人思路仅供参考，不要受其影响，欢迎各位吧友提供各个方法共享。
2018年08月15日 00点08分 11
J8一甩震三江
你好！你的方法我试了！但是就是关于最后一步阵列没法实现！可以实现变距离阵列，但没法让那两个曲线交点随着曲线阵列，详细请看23楼！麻烦解答下！谢谢！
2018年12月01日 17点12分
level 14
duanzhimeng
规律延伸妥妥的的
2018年08月15日 00点08分 12
2008常青树
因为自学ug书上面并未介绍规律曲线，所以不知道该如何操作！吧主能否把源文件上传网盘分享下！小弟谢谢了！
2018年08月15日 01点08分
大射四方诸侯
一脸懵逼
2018年08月15日 02点08分
京东动力♬
谢谢思路分享，百度了下
2018年08月15日 03点08分
level 9
舊朋友丶
这个扫掠可以做
2018年08月15日 04点08分 15
level 9
舊朋友丶
然后画个螺旋线 投影
2018年08月15日 04点08分 16
level 7
2008常青树 楼主
2018年08月15日 06点08分 17
2008常青树
没做出来！规律延伸那没做好！
2018年08月15日 06点08分
level 14
duanzhimeng
后面自己点晕了，看看就好。
2018年08月15日 06点08分 18
2008常青树
太感谢了！解决了我没法实现的困惑！
2018年08月15日 06点08分
Yin丶智的阿三
太感谢了！解决了我没法实现的困惑！
2018年08月16日 05点08分
鱼嬉寒星
只有膜拜的份儿[真棒]
2018年11月18日 14点11分
level 1
卧雪催老
这样的题目需要这样复杂吗？我觉得两步即可完成。投影曲线。
2018年08月16日 11点08分 20
☞机械🌐禅☜♂
螺旋线，相连不是断开的[呵呵]
2018年11月16日 06点11分
level 2
贴吧用户_5UGVSb6
这个圆柱，键槽，螺旋线，投影。
2018年11月18日 14点11分 21
level 5
J8一甩震三江
感谢吧主！我也做出来了
2018年12月01日 16点12分 22
