关于小区建筑电气图纸
2018年08月13日 11点08分 1
level 9
帅洋 楼主

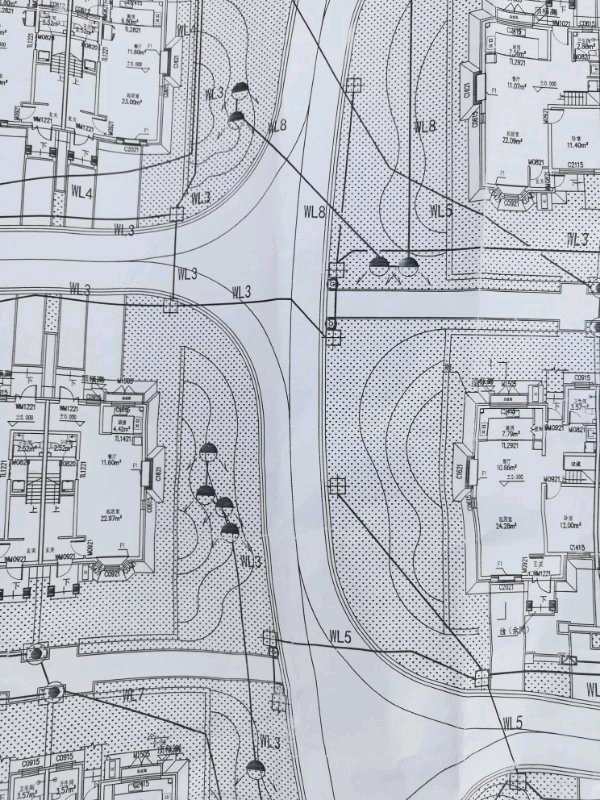

求师傅们指导！有谁知道上面的符号代表什么！
2018年08月13日 11点08分 2
level 9
帅洋 楼主

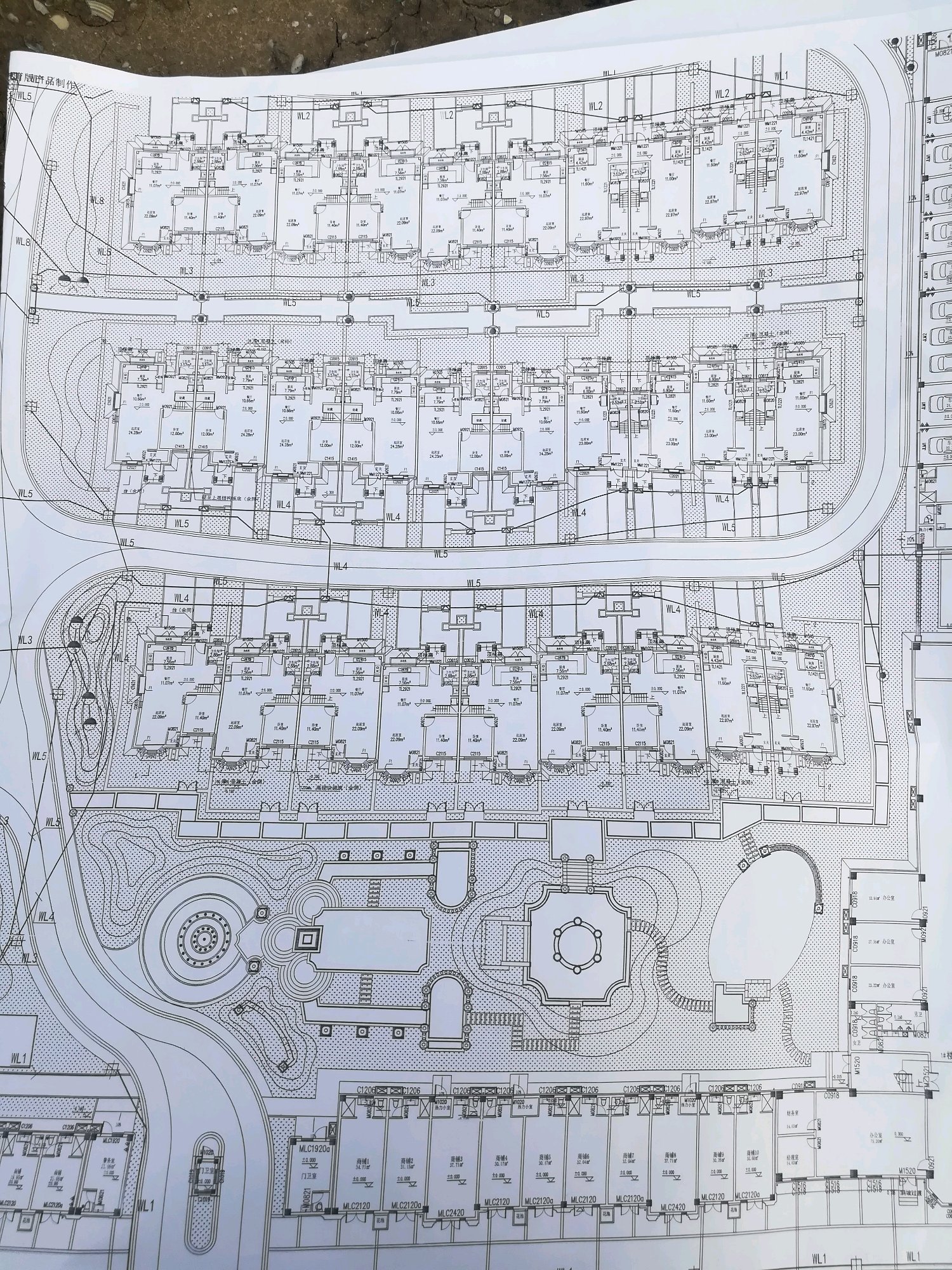

同事叫去干点副业！小区照明铺设管！这图纸看不懂！！
2018年08月13日 11点08分 3
level 9
帅洋 楼主
或者谁有这方面的资料 谢谢
2018年08月13日 11点08分 4
level 11
szaj70606
这么一个系统，一句两句说不清楚。
2018年08月13日 12点08分 5
level 9
帅洋 楼主
有没有什么资料啊？
2018年08月13日 12点08分 6
level 13
彩色照片🐼
老哥，反正有线去的地方弯一个头起来就对了，有几条线就弯几个头[滑稽]
2018年08月13日 13点08分 8
level 7
蓝精灵醉
你想知道什么符号wl3是指这所有标注wl3的线路要进这个配电箱
2018年08月13日 13点08分 9
level 7
蓝精灵醉
有些图纸室外标注不一样的，看一下图例，路灯和室外草坪灯各个图纸符号都有出入
2018年08月13日 13点08分 10
level 13
qhe125
亮化啊 图纸不止这点 上面都有说明
2018年08月13日 15点08分 11
level 9
v兔子君😂
图纸没拿全，你这是平面图，还有系统图，说明图，
2018年08月14日 03点08分 14
level 5
路还在人已非
**，看着这图就感觉老阔痛，
2018年08月14日 13点08分 15
level 12
电白仔4
简单！
2018年08月16日 01点08分 16
level 1
扛水泥的电工
WEL表示线路，名字一样走一条路，由配电箱AL发出来的
2018年08月30日 12点08分 17
