串联谐振！ CD4046电磁炉
zvs吧
全部回复
仅看楼主
level 12
小蒋667 楼主
串联谐振！ CD4046电磁炉
2018年08月02日 16点08分 1
level 12
小蒋667 楼主

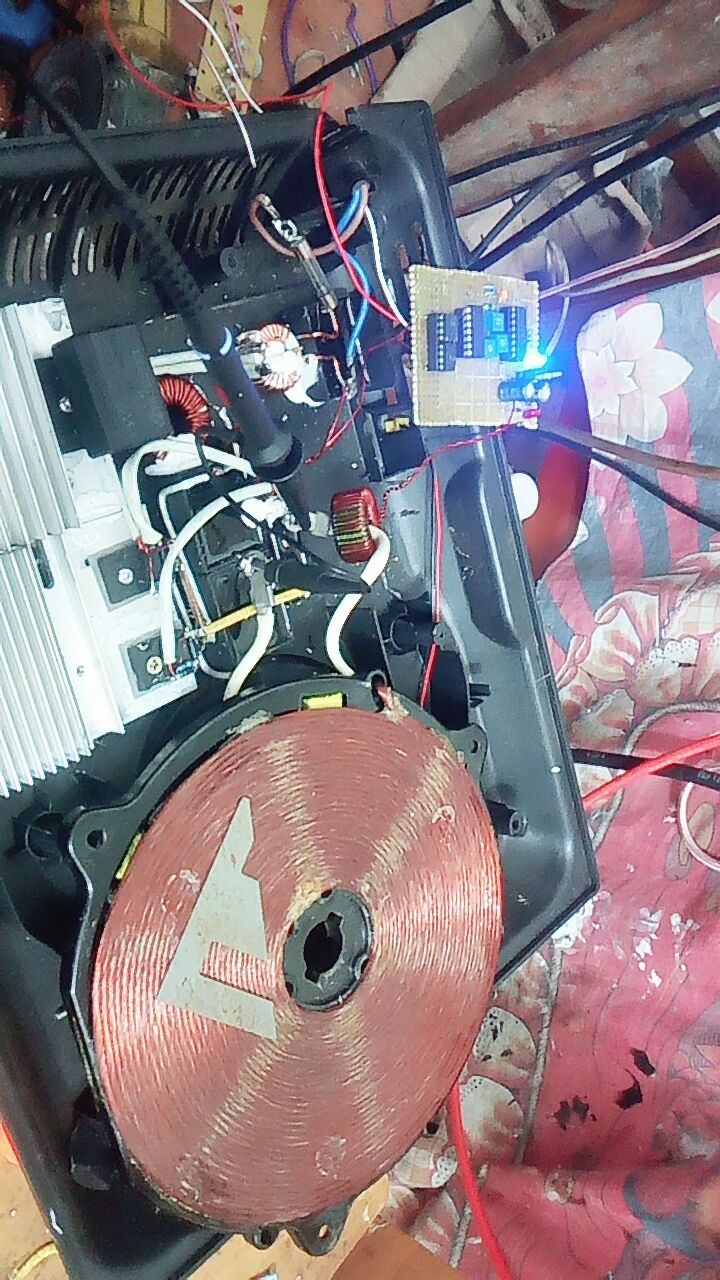

楼主电磁炉炸了 于是准备自己做来玩[滑稽] 然后就做了这么个东西[滑稽]
2018年08月02日 16点08分 2
level 12
小蒋667 楼主
由4046+74Hc14+驱动器搭建的驱动电路
2018年08月02日 16点08分 3
level 12
小蒋667 楼主
图炸了[喷]
2018年08月02日 16点08分 4
level 12
小蒋667 楼主
半桥输出串谐振电容 接线圈 反馈磁环也套在这里
2018年08月02日 16点08分 5
level 12
小蒋667 楼主
驱动空载频率调到25k 然后上电 发现换相换的很差 明显没入锁
2018年08月02日 16点08分 6
level 12
小蒋667 楼主
直接调中心频率到谐振频率附近 一下就入锁了[滑稽][阴险]
2018年08月02日 16点08分 7
66Cccfff
放上锅再调。然后把那个失锁告警输出(1脚)通过什么办法做个保护，如果失锁就延时3秒自动关机，当无锅报警用。
2018年08月03日 02点08分
好大一白菜Ω
@66Cccfff 66CCff还行[滑稽]
2018年08月05日 00点08分
level 12
小蒋667 楼主
明天上市电 今天先放这里了[阴险] 妈也 串联谐振真恐怖 我给功率部分接的15v 半桥输出7.5 线盘两端电压竟然高达81v[阴险] 大约Q=10[阴险]
2018年08月02日 16点08分 8
🌊漂泊信天翁
让q飞！之前拿函数发生器调戏学长留下的sgtc次级，最稳的时候算算q是10.8，但手一动拍就出来了。
2018年08月02日 16点08分
level 13
贴吧用户_QbQ9EA5
[冷]那以后做饭是不是拧半天，然后加热半天，不如烧材呢
2018年08月02日 17点08分 10
level 14
世界级🌚可爱
emi被你吃了[滑稽]
2018年08月02日 17点08分 11
小蒋667
用的电磁炉自带的emi[滑稽][阴险]
2018年08月02日 19点08分
level 13
大绅士_H君
提前B[滑稽][滑稽]M预警
2018年08月03日 01点08分 12
level 11
贴吧用户_7MPU9M1
[滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽][滑稽]
2018年08月03日 01点08分 13
level 11
彭聪哥哥
熟悉的电路[滑稽]
2018年08月03日 02点08分 14
小蒋667
这就是你的Pll啊[滑稽][滑稽][阴险]
2018年08月03日 05点08分
彭聪哥哥
@小蒋667 调换反馈方向是有用的[滑稽]
2018年08月03日 07点08分
level 11
彭聪哥哥
注意不要空载[滑稽][滑稽][滑稽]
2018年08月03日 02点08分 15
level 11
碧郁弓之散舞
没电路图说过**[捂嘴笑]
2018年08月03日 02点08分 16
