根据现场的北京段下行线道岔布置画的，
京沈高铁吧
全部回复
仅看楼主
level 9
saapm1 楼主
如有错误请附图指正，不要干说
2018年07月30日 15点07分 1
level 15
糯ººº
[哈哈]
2018年07月30日 15点07分 2
level 9
saapm1 楼主

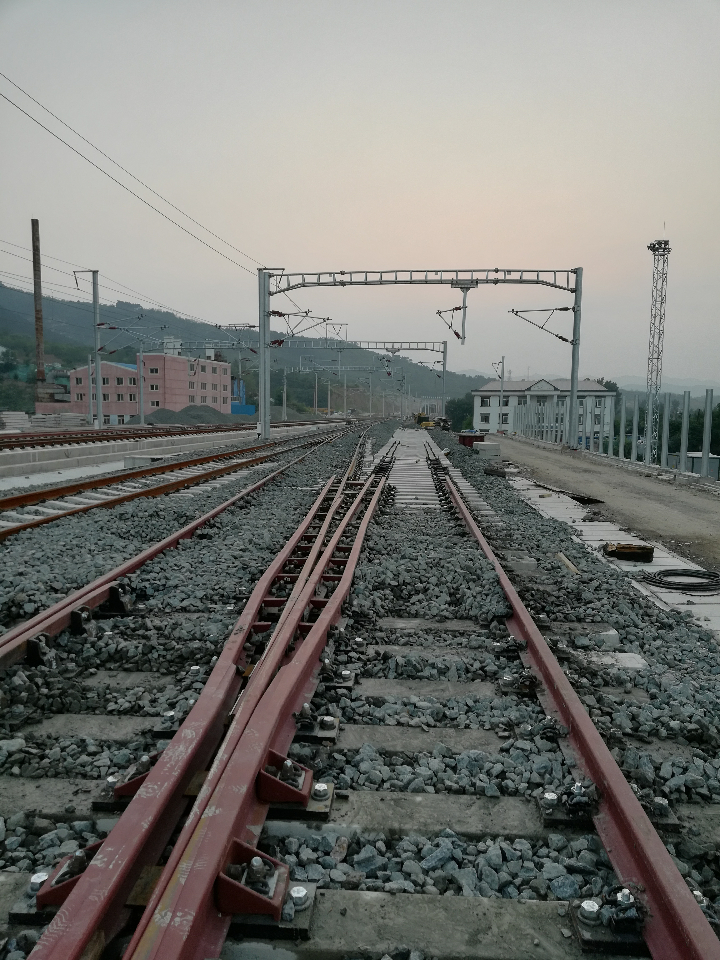

从左到右为，京沈进入3台面线 京沈进入2台面线 津承第一组道岔迁出线（接入京沈进入2台面线），津承正线（未铺）。
没有照到的后续京沈2台面线还可以再接入3台面线，
2018年07月30日 15点07分 3
level 15
小屁孩WMW
厉害了
2018年07月30日 15点07分 4
level 9
saapm1 楼主
原示意图，津承有两种方式进入2台面
实际上是京沈有两种方式进入3台面
一个倒梯形，一个正梯形
2018年07月30日 15点07分 5
level 9
saapm1 楼主
对比下，梯形一正一反，且搭线位置不一样
2018年07月30日 15点07分 7
樱桃树下🍒
看来牵出线就是为了倒车进工区用的
2018年07月30日 18点07分
热河视觉
@樱桃树下🍒 对头
2018年07月31日 02点07分
level 9
saapm1 楼主
感谢K提供的施工图[滑稽]
2018年07月30日 15点07分 9
level 14
樱桃树下🍒
[真棒][真棒][真棒]
2018年07月30日 18点07分 11
level 16
huoyujian008
早
2018年07月30日 21点07分 12
level 15
贴吧用户_0J7UZJE802
[真棒][真棒][真棒]
2018年07月31日 02点07分 14
level 1
热河视觉
京沈吧的铁路迷或铁路爱好者。藏龙卧虎啊！高手！[真棒][真棒]
2018年07月31日 02点07分 15
level 11
小虫206
大神[大拇指]，每次去看乱七八糟的道岔都很凌乱[黑线]
