楼主暑假在翻看矿坛扫频仪的贴子，被一篇名为《努力，465kHz亮点频标电路》中热烈的研讨气氛感染，于是也想制作一部自己的扫频仪。不过楼主并没有自学过相关知识，也没有制作收音机的经验，所以为''试制''，并力求从制作中学到知识
2018年07月27日 10点07分 3
level 13
来自普里皮亚季 楼主
所谓扫频仪，是检测电路频率特性的仪器，具体用途请大家自行百度[滑稽]Z吧吧友大多会接触到谐振，于是谐振频率就成了大家都很关心的一个问题。如果有一个LC回路，我们可以使用追频电路来达到谐振效果，但在制作SGTC,DRSSTC时，我们就要通过电感和电容的参数计算出谐振频率
2018年07月27日 10点07分 4
level 13
来自普里皮亚季 楼主
电容的参数大多是标好的，但电感的参数就难以得知，如果我没有电感表，就可以测出电感量，然后通过计算来得出谐振频率
2018年07月27日 10点07分 6
level 13
来自普里皮亚季 楼主
用手机和pad同时发帖真是爽[滑稽]
2018年07月27日 10点07分 7
level 13
来自普里皮亚季 楼主
2018年07月27日 10点07分 8
下甜地血
m328[滑稽]多少钱[滑稽]
2018年07月27日 12点07分
来自普里皮亚季
@下甜地血 36[滑稽]
2018年07月27日 13点07分
下甜地血
@来自普里皮亚季 贵了[滑稽]自制成本arduino mini 11+1604 4+下载器4+零碎10[滑稽][滑稽][滑稽]
2018年07月27日 13点07分
来自普里皮亚季
@下甜地血 我还不会用arduion[小乖]刚学会用Keil
2018年07月27日 13点07分
level 13
来自普里皮亚季 楼主
说到计算，于是我拿出了我的hp39gs[滑稽]
2018年07月27日 10点07分 9
下甜地血
这个计算器超贵[喷]
2018年07月27日 12点07分
来自普里皮亚季
@下甜地血 不到40啊，算是最便宜的图形计算器了
2018年07月27日 13点07分
下甜地血
@来自普里皮亚季 [惊哭]
2018年07月27日 13点07分
level 13
来自普里皮亚季 楼主
但是话说回来，这个电感表并不是很准，我怎么才能知道确切的谐振频率呢
2018年07月27日 10点07分 10
level 13
来自普里皮亚季 楼主
玩过特斯拉线圈的同学都知道，当加在LC回路两端交流电的频率等于LC回路的谐振频率时，谐振电压最高。于是我们可以利用这一思路，在lc回路两端加上频率由低到高变化的交流电，同时观察谐振电压何时达到峰值，这样我们就能确定lc回路的谐振频率了
2018年07月27日 10点07分 11
AMDPENTIUM
应该是串联谐振才对
2018年07月28日 16点07分
level 13
来自普里皮亚季 楼主
本人受教育程度不高[小乖]有说的不对的地方，请大神及时指正
2018年07月27日 10点07分 12
level 13
来自普里皮亚季 楼主

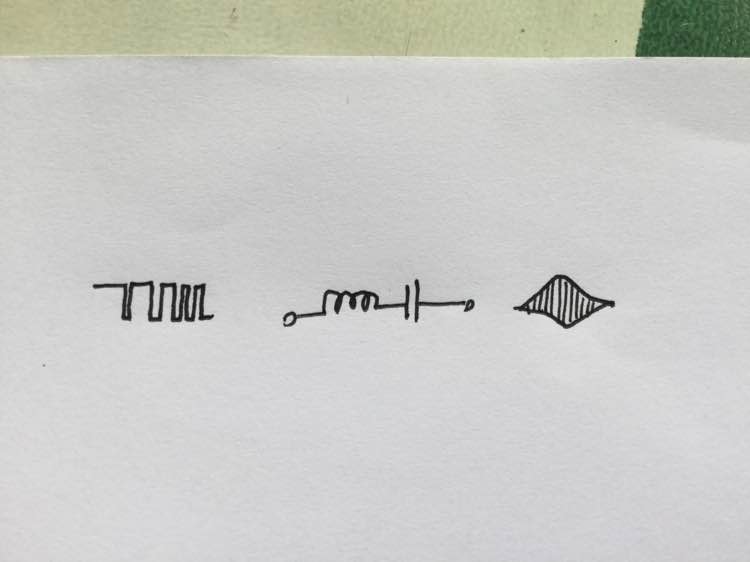

就像上面那张图
2018年07月27日 10点07分 13
level 13
来自普里皮亚季 楼主
我们可以利用压控振荡器来生成扫频信号。给压控振荡器输入一个电压由低到高变化的锯齿波，就能得到一个频率，从低到高变化的扫频信号。我们的信号发生器通常带有扫频功能，同时还带有一个gcv锯齿波输出端口
2018年07月27日 10点07分 15
level 13
来自普里皮亚季 楼主
2018年07月27日 10点07分 16
level 13
来自普里皮亚季 楼主

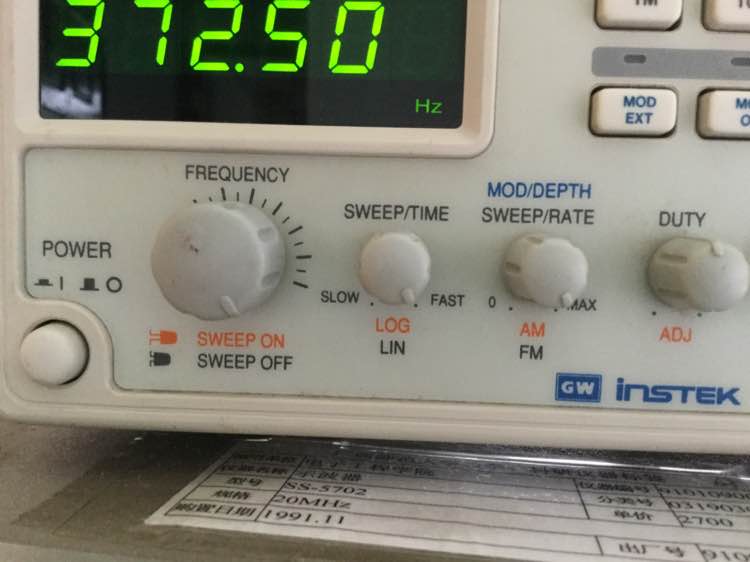

来观察一下锯齿波，我这个信号发生器锯齿波的频率是不可调的，而且频率有点低，用模拟示波器看起来闪啊闪的，于是这时就要启用我们的数字储功能[滑稽]
2018年07月27日 10点07分 17
