老人家dp100播放器磨改讨论
dac吧
全部回复
仅看楼主
level 1
阳光伽蓝雨 楼主
老人家dp100磨改运放 高手来讨论一下 初步方案把I/V opa1662替换成opa1612或者muses8920 plf低通滤波 opa1662替换成ad8620br ，op运放opa1612替换成ad8620br buf缓冲运放改成buf634电流输出比原先lmh6643的75ma大近一倍。 欢迎大家来讨论一下下[哈哈]
2018年07月22日 09点07分 1
level 1
阳光伽蓝雨 楼主

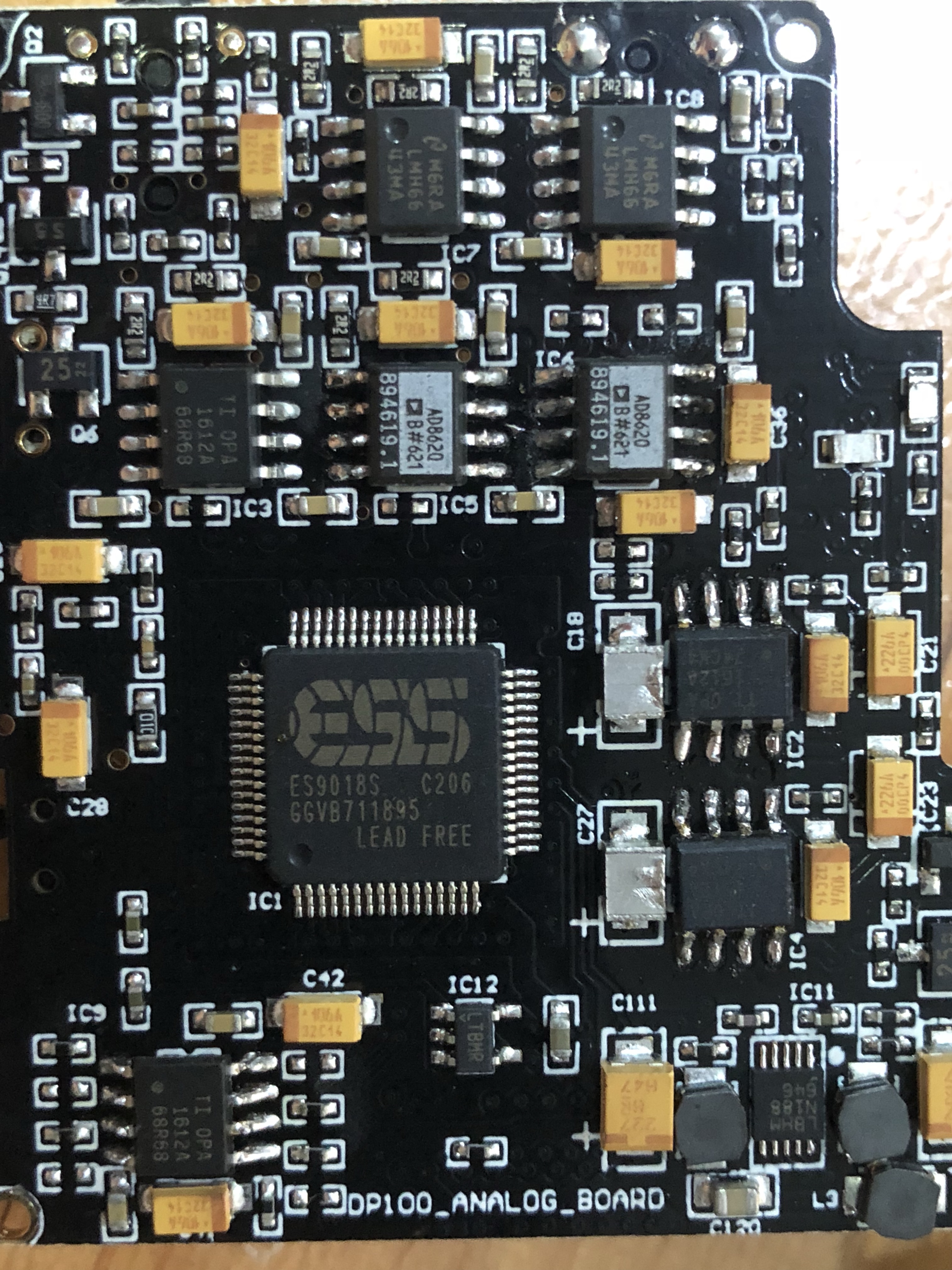

初步修改成功 把原来I/V，lpf的三个opa1662全部替换成opa1612 把单端口上的op运放改成ad8620br 2.5平衡口的op运放先保留可以对比试听 滤波电容并连了一个银云母0.1uf的无极电容 一次开机成功 试听半个小时 初步听感整体声场变大 解析也加强了 原来不太适合听大编制和乐器现在都比较悦耳了 高音的毛刺感也下降很多 低音下潜变深弹性变强力度略大了些 中音比之前还要抓耳 另外同一首歌音量旋钮比原来要少两到三个刻度 补充一下耳塞用的黑黄鹂。buf运放目前感觉不需要修改 过段时间把2.5平衡口的op也换成ad8620br 结论初步修改成功
2018年07月23日 18点07分 3
level 1
阳光伽蓝雨 楼主
平衡口的op运放也换成ad8620br了 黑黄鹂没有平衡线 只能用fx1200试 空气感非常好 低音略猛了侵略性稍强一点 但是同样3.5口用黑黄鹂听低音量感刚好 。另外buf运放不能更换buf634 还是搭配lmh6643比较好 至此全部更换完毕 一天停下来感觉非常好 自己认为此次打磨很成功[嘿嘿嘿][嘿嘿嘿][嘿嘿嘿]
2018年07月25日 15点07分 4
zhaoke80
请问为什么不能换成buf634
2022年03月15日 21点03分
98765212113
buf634的低压性能不好
2024年06月16日 15点06分
level 1
阳光伽蓝雨 楼主
磨改以后用了好几天 不足的地方是续航变短了 大约比以前所短两个小时左右
2018年07月26日 11点07分 5
SDKTan
opa1662的CMRR（共模抑制比）只有100 dB ，而OPA16X2系列基本都在120 dB以上
2018年08月04日 13点08分
SDKTan
OPA1612是一颗专业级音频运放。最突出的优点是CMRR（共模抑制比）值极其稳定，从1Hz到80KHz都始终保持120dB不变，这样使得OPA1612在整个音频里都能保持优秀的高解析力。所以用在LPF和I/V是合适的，能够明显提高解析
2018年08月04日 13点08分
SDKTan
muses8920的官方PDF也推荐用于I/V转换
2018年08月04日 13点08分
SDKTan
opa1612替换成ad8620br 的话，opa1620工作电压最低±1.5 V，ad8620br工作电压最低±5 V，注意电压是否满足，否则8620可能工作不正常，而且8620的CMRR 共模抑制比 只有95 dB，不如1662的100 dB
2018年08月04日 14点08分
level 14
静安1977
会动手的都是高人
2018年08月06日 01点08分 6
阳光伽蓝雨
没事闲的慌[你懂的]
2018年08月14日 09点08分
level 1
阳光伽蓝雨 楼主
菜鸟乱搞的[捂嘴笑]
2018年08月08日 13点08分 7
level 1
阳光伽蓝雨 楼主
有朋友问怎么打开dp100 音量旋钮拔下来 然后边上有颗小螺丝拧掉 就可以开后盖了
2018年08月12日 07点08分 8
level 1
aa风摩天下
是金100吗？还是普通的
2019年10月08日 12点10分 9
level 1
杜仔du
请问,dp100在那里有磨机服务,望告知,谢谢.
2020年07月29日 14点07分 10
level 1
阳光伽蓝雨 楼主
我是自己磨的 淘宝上找找看 这个也不复杂。
2021年05月31日 16点05分 11
level 1
98765212113
图一那个是9018 avcc的供电ic
图二中两个LMH6643是单端放大，不过做了并联扩流，最好改一下
三个运放，左边两个是平衡放大，右边一个是单端的OP放大，这机器的信号取的有点不按套路出牌，单端OP放大的信号是从平衡放大的输出脚过来的
左下角的运放是line out的输出
右边竖列的两个运放是IV转换
LPF的运放我没找到
2024年06月16日 15点06分 12
