求教。
ug吧
全部回复
仅看楼主
level 8
大儿碎女😄 楼主
大神教我！
这图是吧里找的练习贴，才学没几天，这个蓝色的线条怎么画出来的呢？其他的都没问题，就这个蓝色的线条。
2018年07月15日 05点07分 1
level 14
duanzhimeng
草图画啊
2018年07月15日 05点07分 2
大儿碎女😄
不会画，那两个圆弧相交需要是切线，不然做不出的实体，或者做出来不连贯。
2018年07月15日 07点07分
duanzhimeng
@大儿碎女😄 系统的学学吧，相切不就好了
2018年07月15日 07点07分
大儿碎女😄
@duanzhimeng 跟没说一样。
2018年07月15日 08点07分
duanzhimeng
@大儿碎女😄 还要怎么说啊，你这就像学烧菜却不知道油盐酱醋一样
2018年07月15日 09点07分
level 8
大儿碎女😄 楼主
没人给个思路吗？这还是第一个把我难住的，感觉似乎得用约束，但没思路。约束一直没见识过。
2018年07月15日 09点07分 3
网虫狠颓废
我学的是假UG嘛，不用约束你拿UG画干嘛
2018年07月15日 15点07分
大儿碎女😄
@网虫狠颓废 我画草图除了自动约束的，从来还没用约束调整过草图，所以就不知道怎么用。
2018年07月16日 03点07分
我老表最叼
尺寸和约束画够了就行，先画那条直的，然后以两个已知点和直线的端点画两条曲线，加上相切约束就OK了。
2018年07月20日 09点07分
level 3
UG出图编程
加微信3443259737
2018年07月15日 13点07分 4
level 7
煞煞哥哥
旋转拉伸就可以搞定，先画正视图出来，在旋转拉伸，
2018年07月15日 16点07分 5
大儿碎女😄
我问得是杯柄的那个蓝色的扫掠要用到的导引线怎么画的步骤[黑线]
2018年07月16日 03点07分
level 6
yyy724417436
主要靠扫掠的
2018年07月16日 01点07分 6
大儿碎女😄
杯柄那条扫掠要用到的导引线你怎么画出来的？
2018年07月16日 03点07分
level 12
京东动力♬
这是两段弧，注意隐含约束，尺寸98是两弧相切处，而且两弧圆心都约束在该尺寸98的水平线上。
2018年07月16日 04点07分 8
大儿碎女😄
嗯[乖]，非常感谢！
2018年07月16日 05点07分
大儿碎女😄
不对，答案里两个圆心不在98那条线上。我画的就是你说的这种，一对比画出来不太好看。
2018年07月16日 11点07分
京东动力♬
@大儿碎女😄 上面方法错了，再重做下
2018年07月16日 11点07分
大儿碎女😄
@京东动力♬ 恕我骂人！这图真恶心人的，画出来了，我的方法是草图的两个两条弧线直径小于目标直径，然后先约束水平垂直尺寸，再约束相切，再约束圆弧半径。如果随手画的弧线直径过大，约束出来的就是另一种样子了。
2018年07月16日 12点07分
level 12
京东动力♬
漏标尺寸115
2018年07月16日 12点07分 9
大儿碎女😄
没有漏标，只是恶心人的图。
2018年07月16日 12点07分
京东动力♬
@大儿碎女😄 是我前面方法的漏标了，以致多加了约束。
2018年07月16日 12点07分
level 12
京东动力♬

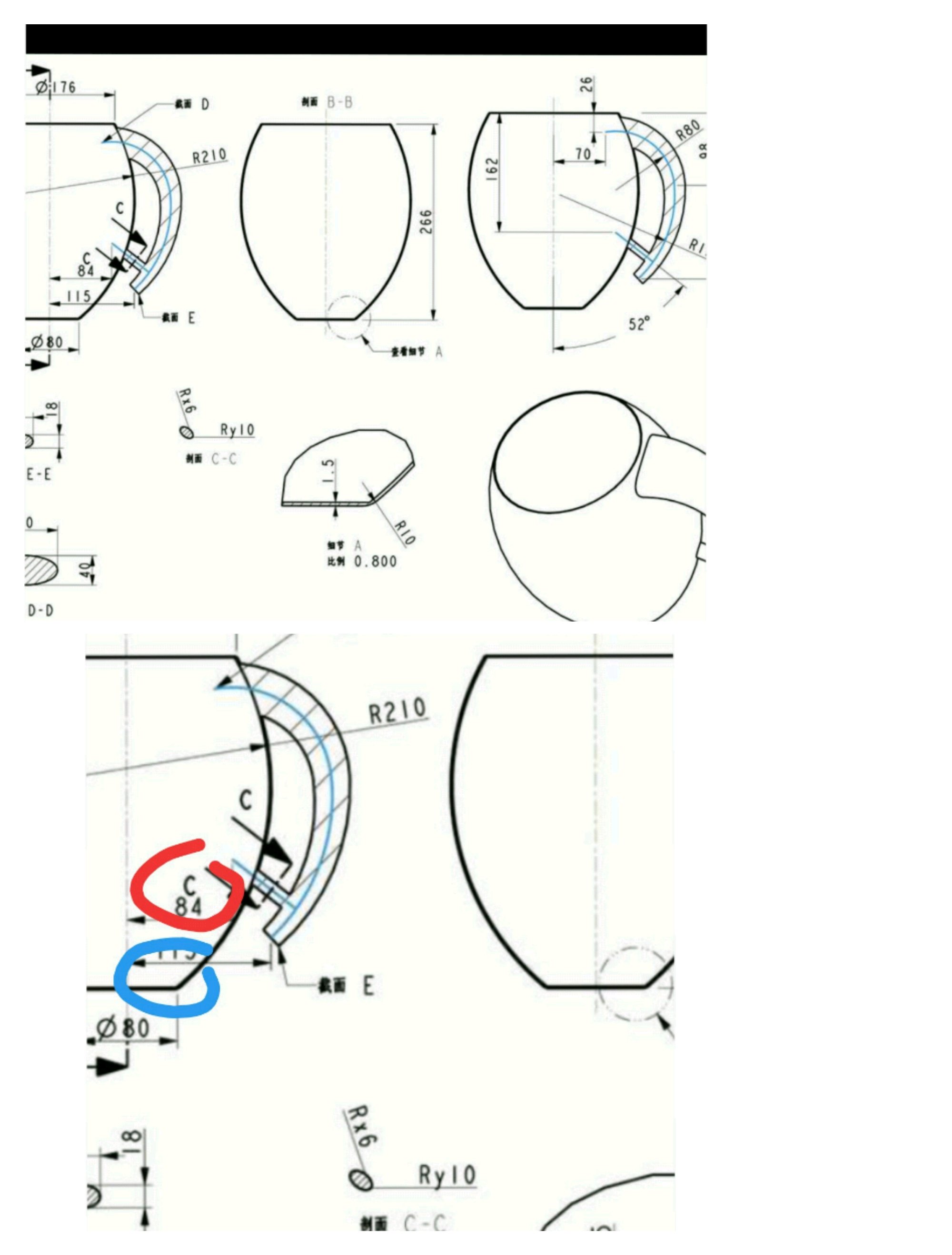

为什么我会出现前面的错误，看图不仔细是主因，但反过来原始图纸它有什么欠缺的，见下面红，蓝圈，它这样标注是否合理，应该如何正确标注，好好想想，我们在贴吧中只有这样自己学会独立思考，不单单只学习软件操作，才会学到东西。
2018年07月16日 12点07分 10
大儿碎女😄
同一个坐标点的尺寸都分开标，这本身就是问题。
2018年07月16日 12点07分
京东动力♬
@大儿碎女😄 [真棒]
2018年07月16日 12点07分
level 14
duanzhimeng
2018年07月16日 12点07分 11
大儿碎女😄
[惊哭]
2018年07月16日 12点07分
level 7
问心无愧😂
请问楼主杯柄是怎么做出来的？
2018年07月17日 10点07分 12
duanzhimeng
你楼上不是有步骤么
2018年07月17日 10点07分
问心无愧😂
@duanzhimeng 再学习一下变化扫掠了试试
2018年07月17日 11点07分
大儿碎女😄
扫掠啊[黑线]
2018年07月17日 22点07分
大儿碎女😄
不用什么变化扫掠的。直接扫掠。
2018年07月17日 22点07分
level 12
京东动力♬

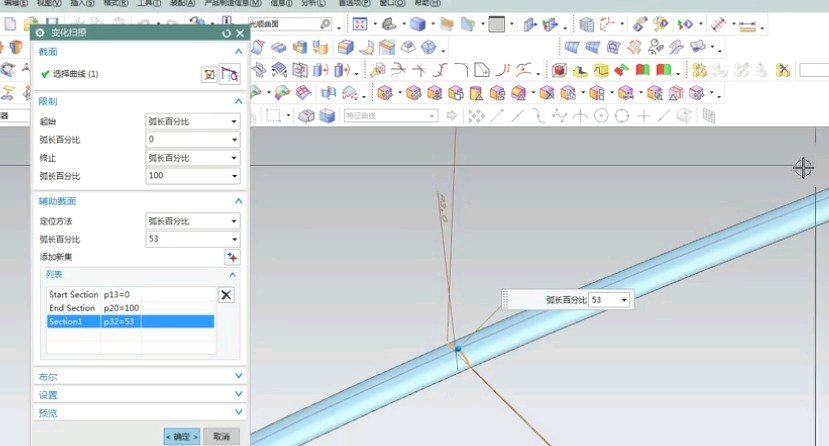

变化扫掠，只要一个草绘截面，一个轨迹，通过添加在轨迹不同位置的辅助截面只需更改相应尺寸，达到变截面效果，较之扫掠强大很多，它借鉴了proe可变扫指令功能，还是不如proe这个指令，不过新版本会不断优化。
2018年07月18日 02点07分 14
level 7
Mikair👯
新开一楼回你
2018年07月18日 05点07分 15
大儿碎女😄
谢谢。[呵呵]
2018年07月18日 07点07分
level 14
duanzhimeng
什么时候你们能用一个圆和一个椭圆就能做出来就是真的明白了可变扫命令。
2018年07月18日 12点07分 16
大儿碎女😄
胡乱捏了个，数据都是乱捏，你看看是不是跟这个类似。
2018年07月18日 13点07分
level 8
大儿碎女😄 楼主
2018年07月18日 13点07分 17
duanzhimeng
666厉害
2018年07月18日 13点07分
duanzhimeng
@duanzhimeng 用的辅助截面？
2018年07月18日 13点07分
大儿碎女😄
@duanzhimeng 嗯，我不知道怎么画，只能用辅助截面。
2018年07月18日 13点07分
duanzhimeng
@duanzhimeng 那你怎么会想不明白那个手柄怎么做呢
2018年07月18日 13点07分
