MBC3卡带改造
gbc吧
全部回复
仅看楼主
level 9
大蘑菇研究会长 楼主
2018年07月08日 05点07分 1
level 9
大蘑菇研究会长 楼主

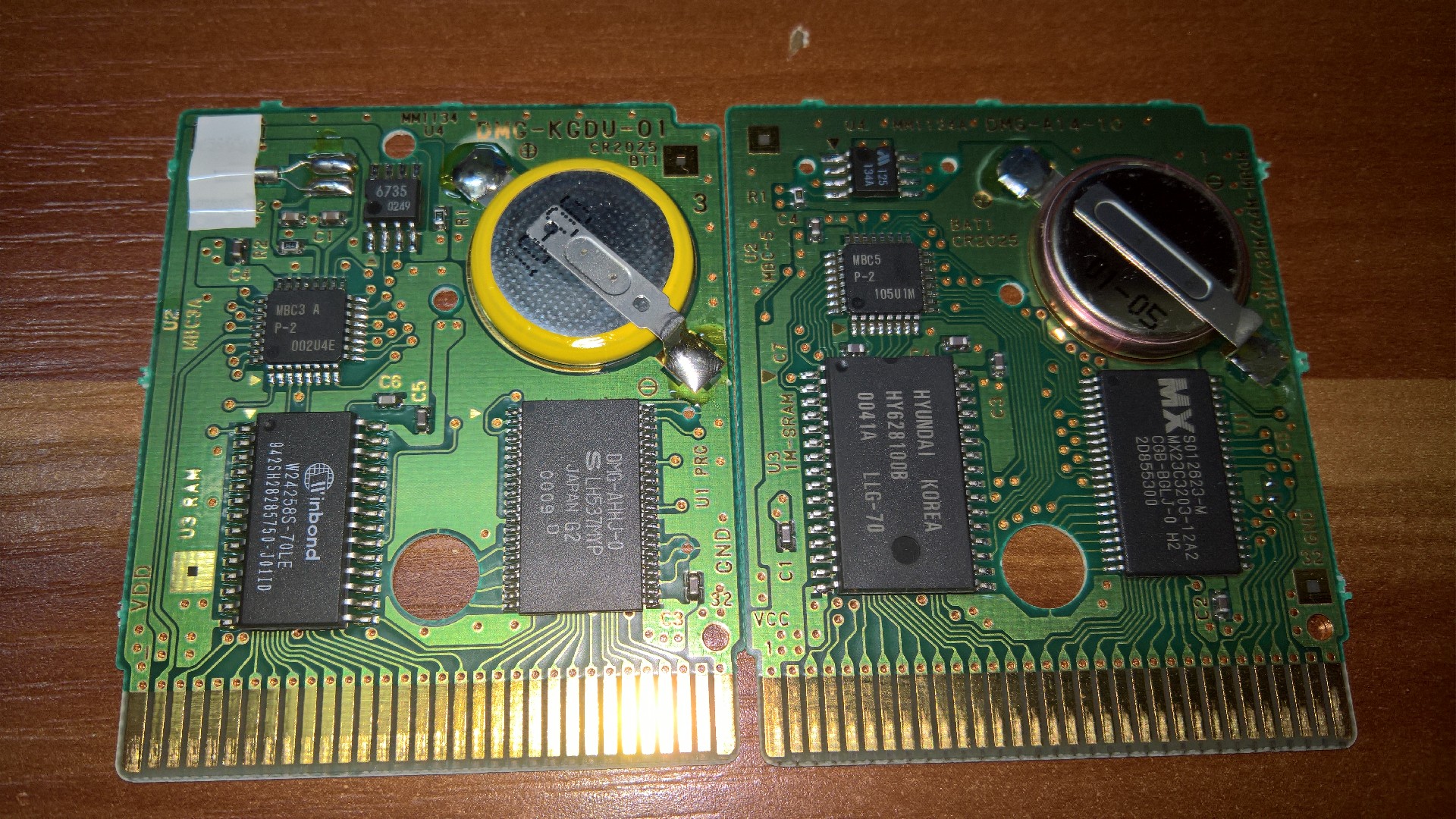

改了左边那张MBC3时钟卡带
2018年07月08日 05点07分 2
level 9
大蘑菇研究会长 楼主
飞线焊接，WE接卡带PIN 31脚。
2018年07月08日 05点07分 3
大蘑菇研究会长
在重新烧游戏的时候发现不能烧，WE是接 PIN3 脚才对、
2018年07月08日 06点07分
不会遗忘的朋友
@大蘑菇研究会长 飞线比直接拖焊麻烦吧。。。
2019年07月14日 13点07分
大蘑菇研究会长
@不会遗忘的朋友 拖焊很简单的，飞线很麻烦。
2019年07月14日 17点07分
level 9
大蘑菇研究会长 楼主
2018年07月08日 05点07分 4
大蘑菇研究会长
烧录速度不是一般的慢。[啊]
2018年07月08日 06点07分
level 9
大蘑菇研究会长 楼主

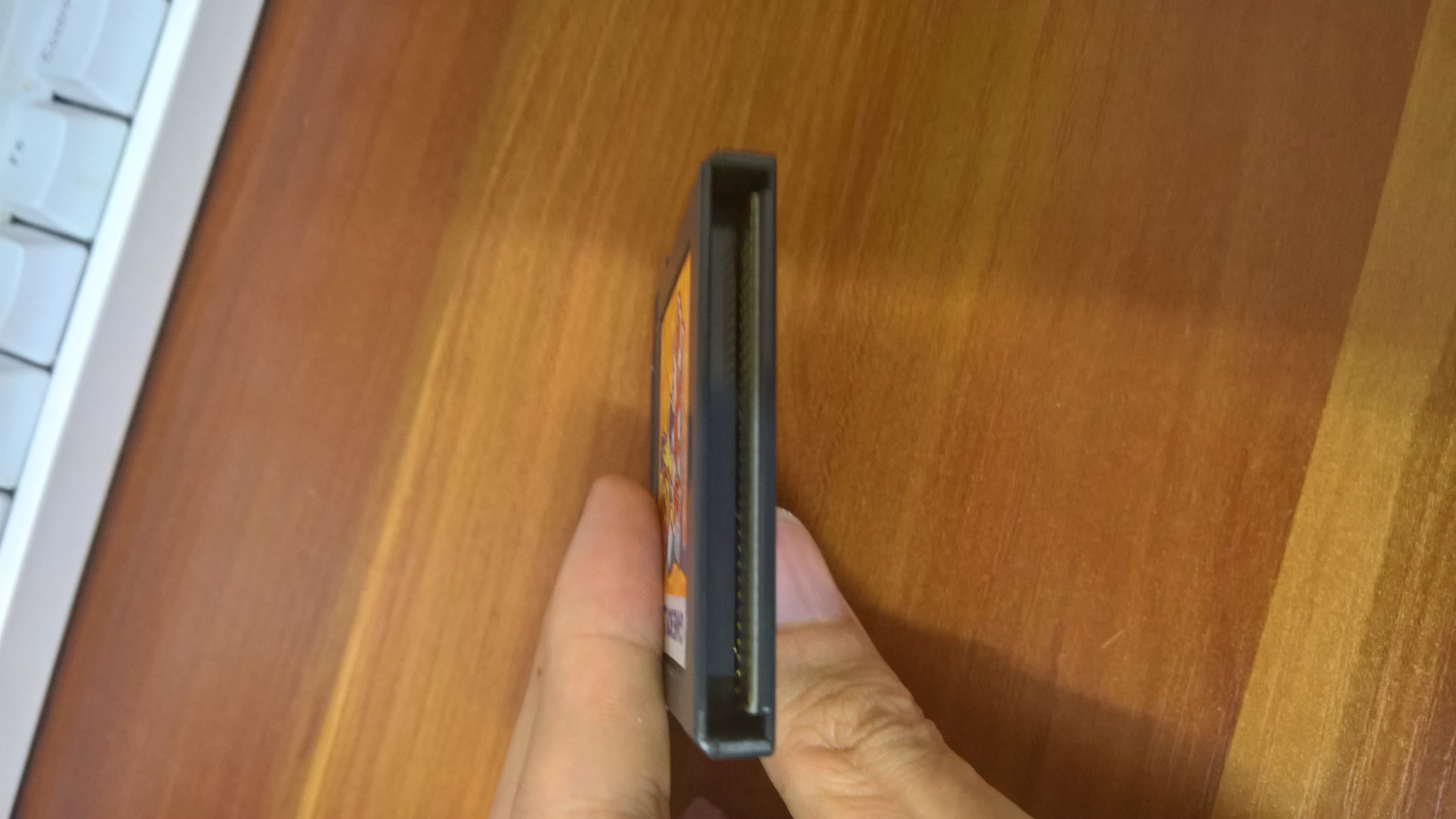

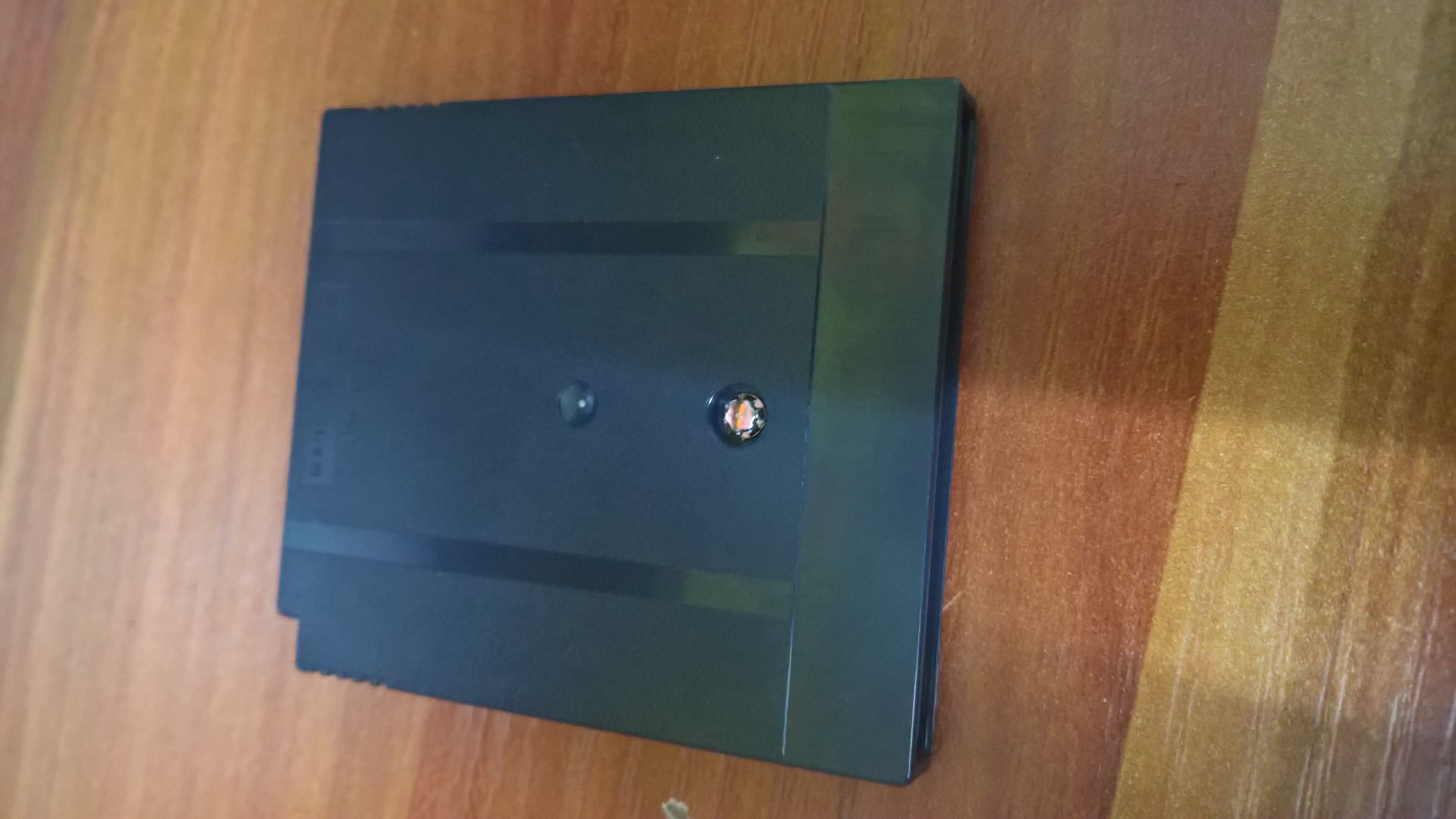

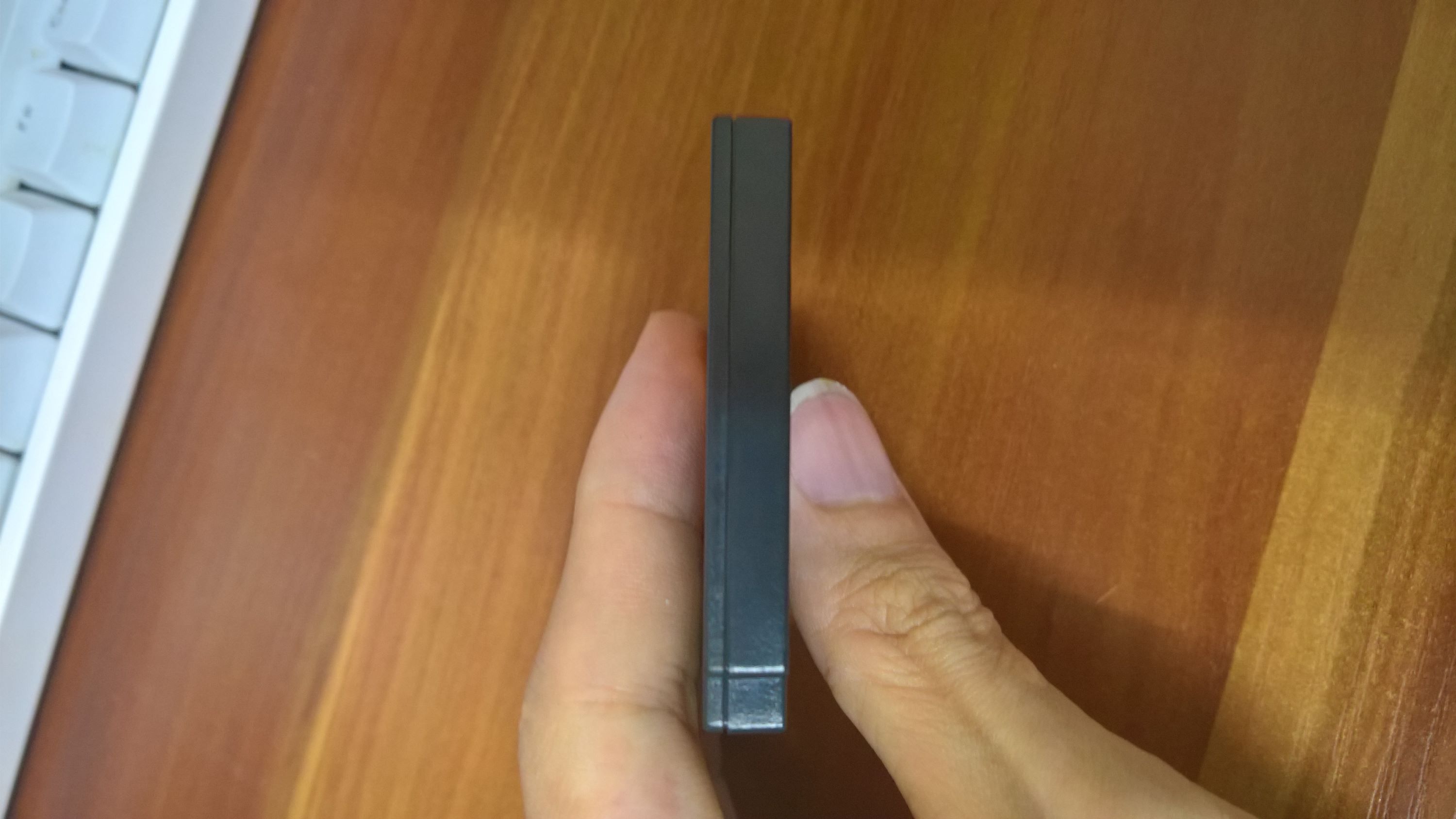

上个电池座。把FLASH芯片挤一挤、还是可以放进去卡带的。
2018年07月08日 06点07分 5
level 9
大蘑菇研究会长 楼主
2018年07月08日 09点07分 7
level 12
Deloo
[真棒]手工**
2018年07月09日 02点07分 8
level 14
bjytbjyt
这个厉害了，看着就麻烦
2018年07月09日 05点07分 9
level 9
大蘑菇研究会长 楼主

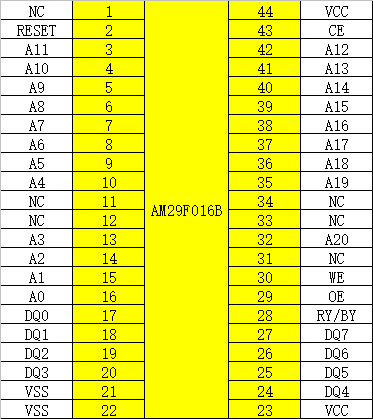

这是我整理的两只MASK ROM引脚。
SOP32的是网上现有的，SSOP44的是我自己整理的。
2018年07月09日 10点07分 10
level 9
大蘑菇研究会长 楼主
因为MBC3最大支持2MB FLASH也就是 16Mb。
所以买了个AMD的FLASH。
NC是空脚 不接
A0-A19对接
D0-D7对接
VSS 接 GND
BYTE不接 （某些卡带MASKROM是跟GND短接的）
RY/BY 不接
WE引出来接卡带第三脚
2018年07月09日 10点07分 11
大蘑菇研究会长
RESET引出来接卡带第30脚
2018年07月09日 10点07分
level 9
大蘑菇研究会长 楼主
这是GBX卡带引脚，最左是1脚，最右是32脚。
2018年07月09日 10点07分 12
level 7
枫林潇潇爱玩机
这个算不算教做烧录卡[你懂的]
2018年07月09日 11点07分 13
大蘑菇研究会长
就是改造成烧录卡啊。AMD FLASH 6块钱一个。飞个线就是一张烧录卡[呵呵]
2018年07月09日 11点07分
枫林潇潇爱玩机
回复 Me♤za ：烧录器也能自己做吧[你懂的]
2018年07月09日 11点07分
大蘑菇研究会长
@枫林潇潇爱玩机 烧录器就不自己做了 虽然说老外都有线路图。但是工程大，要买的东西也多。 烧录卡改造就不一样，换个FLASH就完事。
2018年07月09日 16点07分
level 14
问问JOE
好贴 支持
2018年07月10日 09点07分 14
level 8
sss888888sss

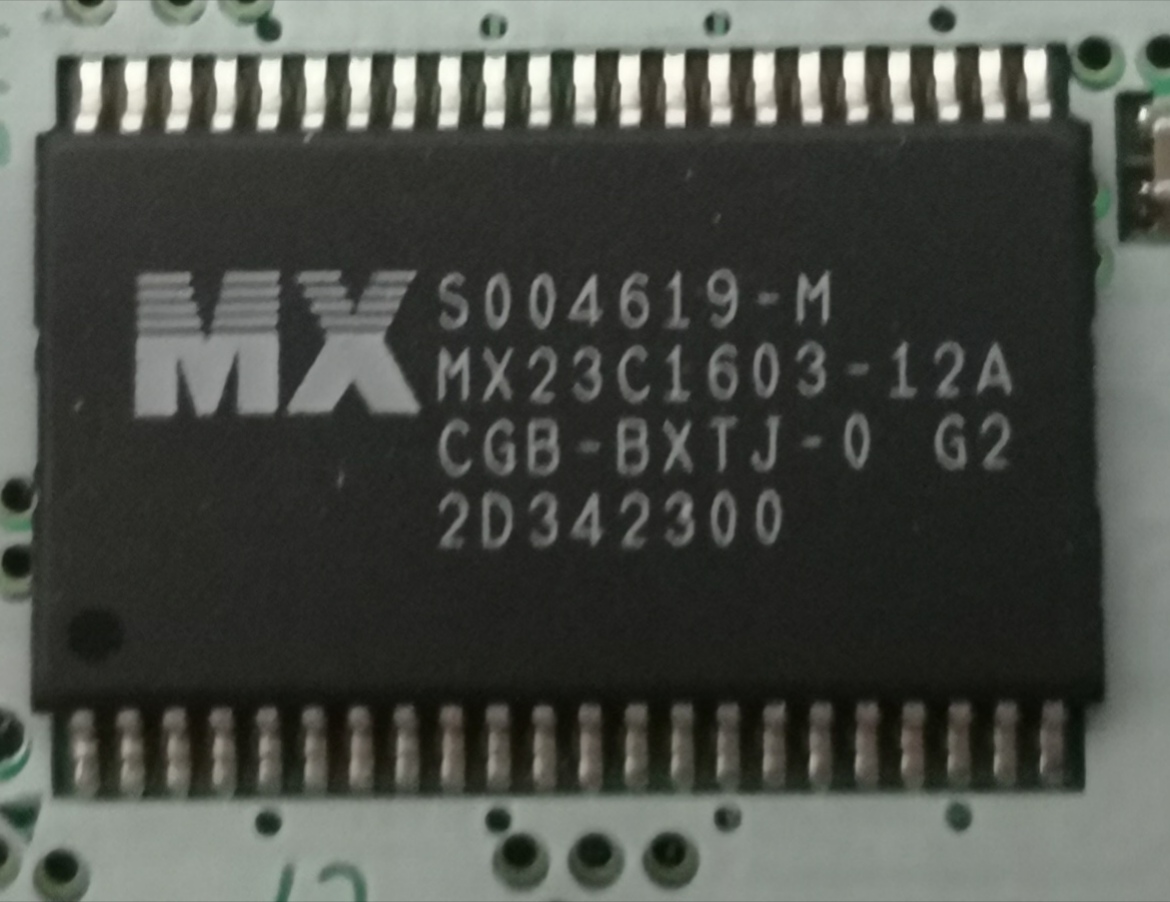

请教楼主有MX23C1603的引脚定义没有
网上找不到。
2018年07月18日 16点07分 15
大蘑菇研究会长
1603跟3203引脚定义一样的、16代表16Mb、32代表32Mb而已、 而且，3203网上都没资料。。。
2018年07月18日 18点07分
大蘑菇研究会长
只是说A22是64Mb的FLASH才需要连接，32Mb连接A21就可以了。16Mb的话连接到A20就完事了。
2018年07月18日 18点07分
大蘑菇研究会长
飞线技术好的话 买TSOP封装的也可以，飞线技术不太行的话，就好像我，就买的SOP封装，一大块的AMD FLASH。
2018年07月18日 18点07分
sss888888sss
主要是改水晶卡带，水晶的存档是64Kb的只有专门的MBC3支持
2018年08月06日 02点08分
level 9
大蘑菇研究会长 楼主
MBC5的卡带。改的MX 64Mb才发现 这FLASH是16bit*4M的。
结果只能烧32Mb的游戏。
2018年07月19日 09点07分 16
上海1945
flash boy好用吗？正考虑要不要入一个
2018年08月06日 06点08分
大蘑菇研究会长
@上海1945 我没用过别的烧录器 也不太清楚好不好用，反正就是正常能使用。[开心]然后就是烧录游戏比较慢，不知道是我改的卡带原因还是，8位设计的原因。得问问老板才知道
2018年08月06日 09点08分
jjsl◎
请教以下，这个mx26l64芯片应该是3v的吧，直接连上去能用？
2023年05月31日 22点05分
