断断续续的做了很久了，今天终于有时间了，制作过程中拍了些照片，发个记录贴
首先是pcb板的设计，很经典的74芯片的驱动电路，没什么好说的，只不过是。。。
我把那个过流保护的电路给去掉了~从原理图上可以看出来，并没有那个311的比较器。
由于是小型一体化的设计，功率部分采用的是半桥。
还有IGBT驱动部分，我并没有采用驱动芯片加mos图腾柱的方案~而是直接采用了2个TC4420的驱动芯片，推个半桥嘛，还是没有问题滴~~~

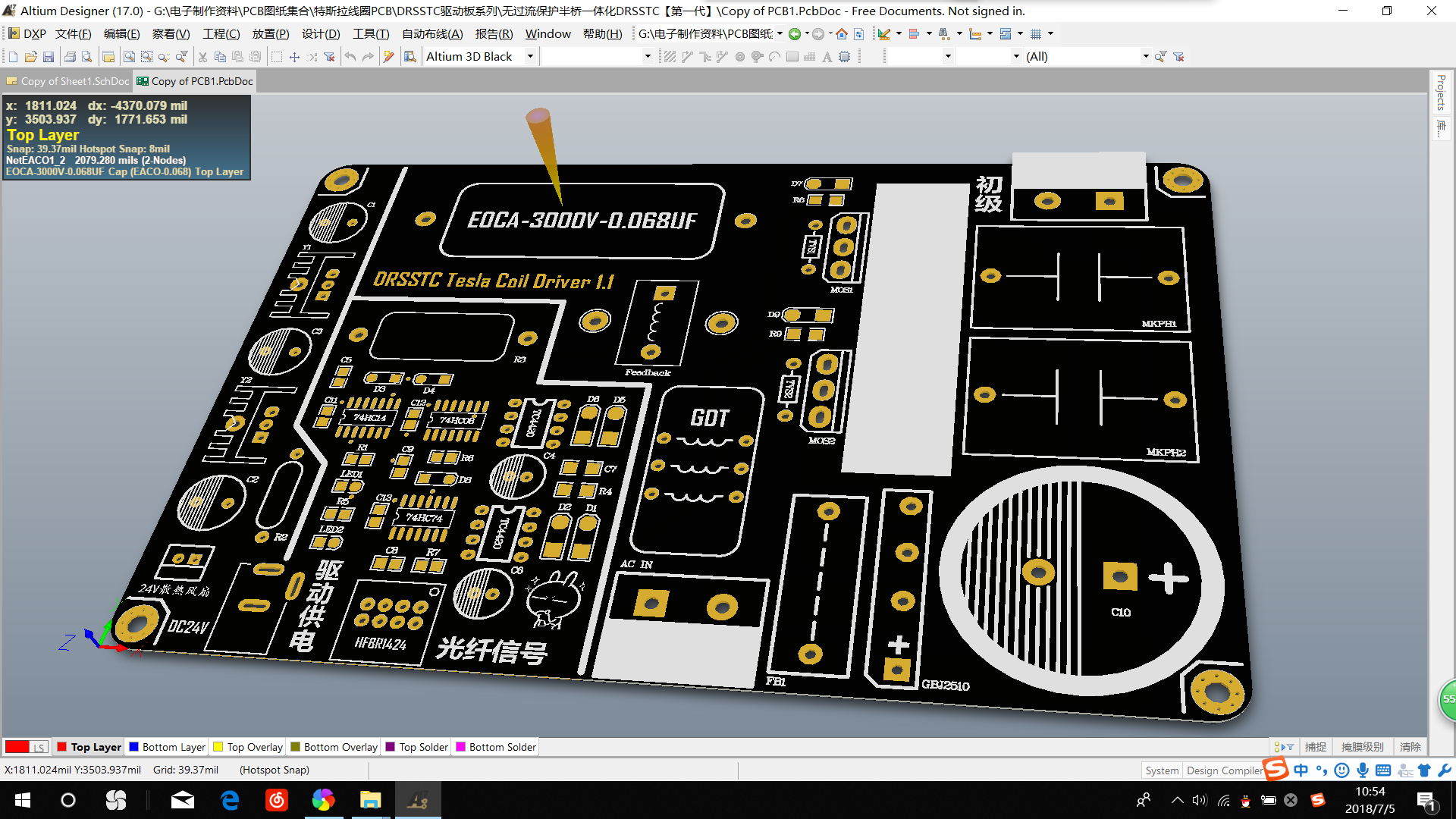

第一代pcb预览

顶，桌面DR是极好的

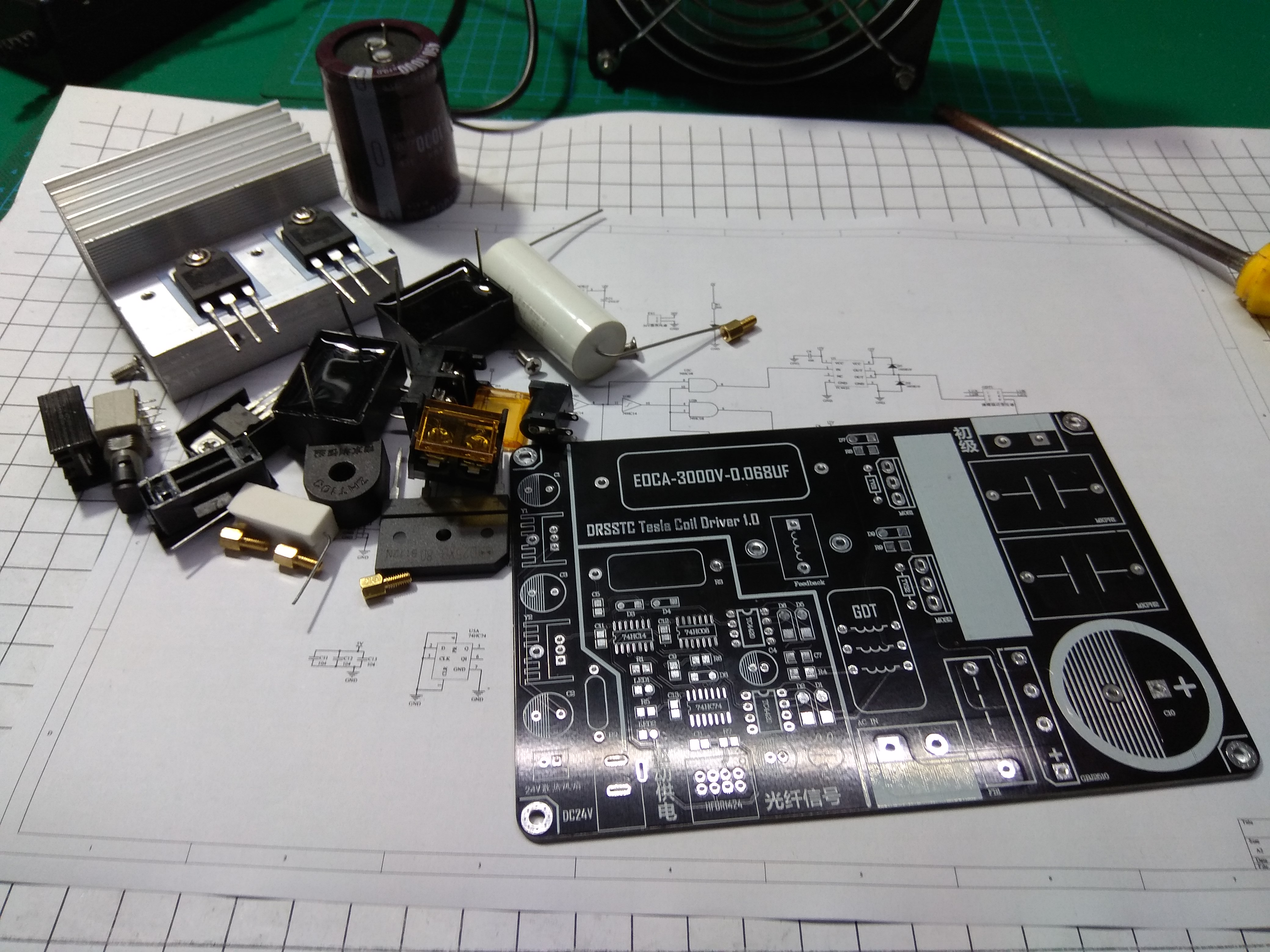

一代PCB的实物，一体化驱动嘛~整个pcb的尺寸为10*15cm，因为功率不是很大的原因，所以我把dr的谐振电容器也做到了板子上面采用的是eaco的0.068uf电容器~同时将信号互感器也做到了板子上面，直接使用了成品的互感器，这样只需要外置一个初级线圈即可~

其实你们仔细看一下我的这个pcb的设计~是不是有点像one Tesla的设计呢其实这个pcb的原型就是参考的one的那个pcb的布局制作的

不错

接下来我们还需要一个控制器~也就是灭弧了
前面说到了，这个驱动板上并没有安装过流检测的电路，那么我们就需要在控制器这里做一下限制啦
来制作一个无论怎样拧都不会炸管的灭弧吧
灭弧也是非常经典的393与555的组合，在这里我把音乐脉宽的调节和定频模式的脉宽调节独立开来调节~
什么要独立调节呢？
音乐模式的频率会比较高，如果脉宽过高会造成过载的现象，一但过载，因为我的这个驱动设计上并没有加过流保护，所以很可能会因为过载而烧掉保险或者炸管的现象，独立调节的话，可以单独限制一下音乐模式下的脉宽最大值，这样就不会有过载的现象发生了，同时也避免了误操作的问题，如果在定频下运行在大脉宽下，直接切换到音乐模式，那肯定会造成过载的~独立调节就不会造成忘记调小脉宽的问题了。
玩过DR的都知道吧。。。上面好像是废话
不过为了简化电路，在灭弧上做限制，去掉过流保护是个不明智的选择，大家直自己做的时候还是加上比较好~过载的时候还可以救你的功率桥一命

灭弧控制器AD预览图，在定频模式下我将脉宽限制到了100us，频率限制到了440hz，音乐模式下脉宽限制到了50us

图上使用的灭弧是老的灭弧，之前做的，那个时候板子还没做出实物

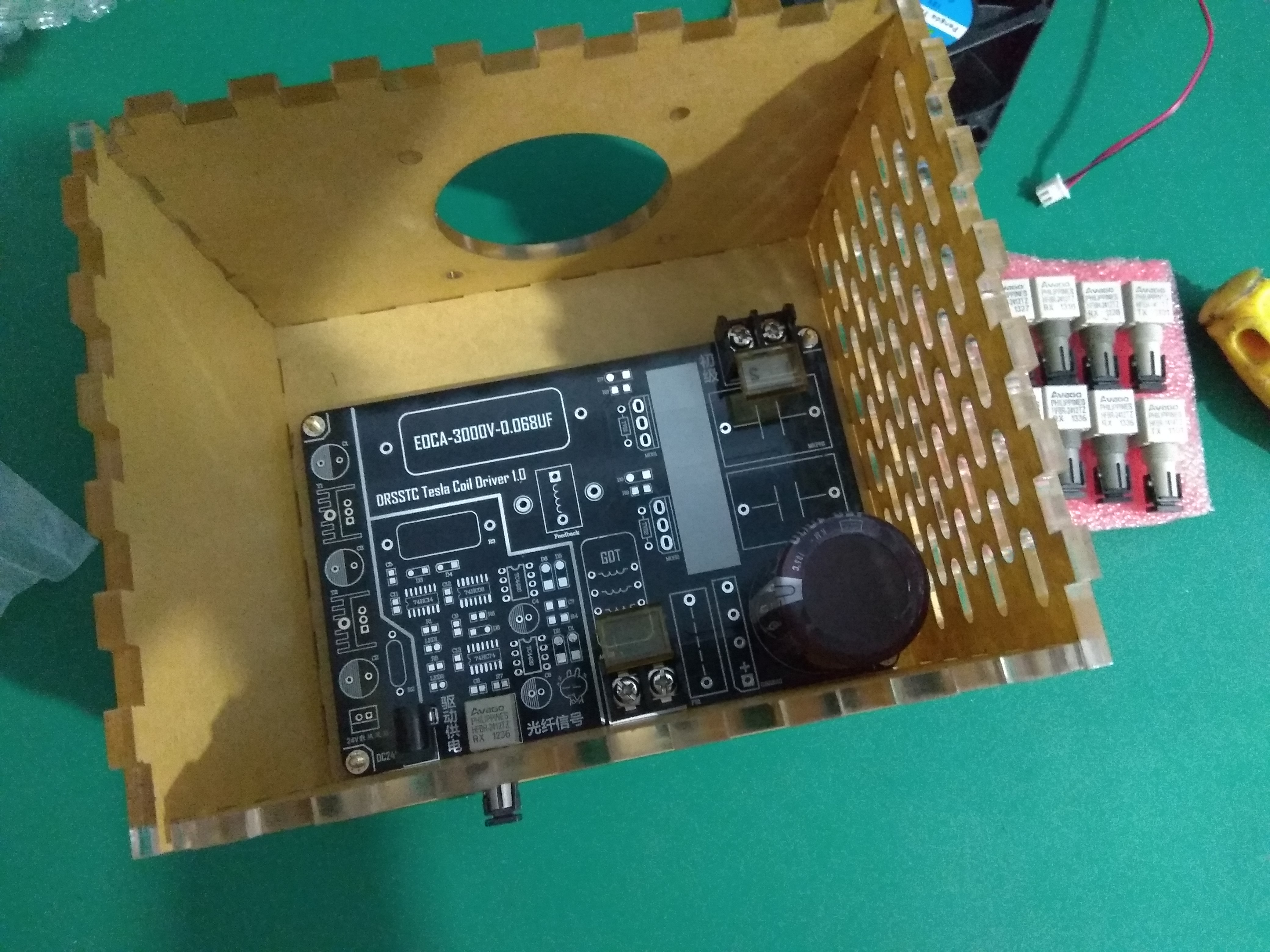

同时用亚克力参考one的设计做出了个外壳

下面重点是第2代的pcb设计，其实基本没啥区别，只是又把mos图腾柱的驱动给加上了，采用了更多的贴片元件，并且封装采用了更小的0603封装元件，之前都是用0805封装的

再贴一张布线
