问题：最近在学习Orcad的优化分析，仿照视频教程的一个RF Amplifer，该例子为软件安装自带例子，路径为
D:\Pspiece_install\SPB_16.6\tools\pspice\capture_samples\advanls\rfamp，请注意这个例子不在
D:\Pspiece_install\SPB_16.6\tools\capture\samples里面，请注意这两个位置的区别。当你直接点击运行时，在三极管位置就会出现绿圈，且提示：
No PSpiceTemplatefor Q1
No PSpiceTemplatefor Q4
以及求解文档也提示：
ERROR(ORPSIM-15141):Less than 2 connections at node Q1E.
ERROR(ORPSIM-15142):Node N00548 is floating
ERROR(ORPSIM-15142):Node N05099 is floating
ERROR(ORPSIM-15142):Node N201391 is floating

后来在http://www.doc88.com/p-2314710308511.html中完美求解了这个问题。
分析：出现这个问题后，我也在百度上搜索了很久，大部分解释是这两个元件不是Pspiece文件夹下面的，但还是没有说清楚，比如：
D:\Pspiece_install\SPB_16.6\tools\capture\library\pspice
D:\Pspiece_install\SPB_16.6\tools\pspice
这两个路径都是pspice，到底楼主说的是哪一个。我们一般添加元器件进行仿真时，用到的是第一个路径，且发现当使用三极管元件时，经常出现上述报错，其他元器件又没有这个问题（比如电容，电阻等等），后来发现这主要是这种三极管元器在第一个路径里没有相应的.lib文件，需要在求解器设置中添加library路径，下面以我这个例子来说明一下。
软件提示两个三极管2N3905和2N5179有问题（No PSpiceTemplate），这两个元器件是在
D:\Pspiece_install\SPB_16.6\tools\capture\library\pspice中添加的：advanls\bjn.olb和advanls\bjp.olb，一开始我以为是元器件有问题，但不管怎么替换三极管元器件还是有问题。
解决方法：
在D:\Pspiece_install\SPB_16.6\tools\pspice文件夹下面找到相应的.lib文件，比如bjn.lib，bjp.lib，然后在求解设置中添加相应的路劲如下，然后add to design，点击应用，就可以了。

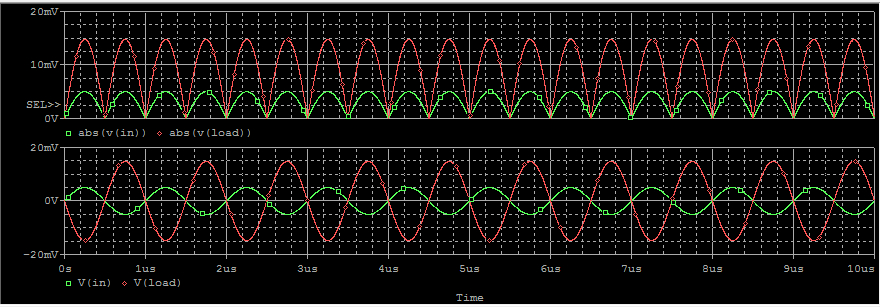

如果以后仿真用其他元器件也出现这个问题，但
D:\Pspiece_install\SPB_16.6\tools\pspice或者其他路径下又没有相应的.lib文件，那可能得想其他办法获得相应的.lab，同样按照上述方法添加看是否可以。
上述只是我在学习时的分享，希望更多的同学能够即使解决这个问题，最后也希望大家能够即使将一些出现问题的解决方法分享给有需要的同学，上述有错误的地方大家提出来就好，我有空会和大家互相讨论共同进步。
