关于眼图的参数调节和连接
optisystem吧
全部回复
仅看楼主
level 1
Meung✨ 楼主

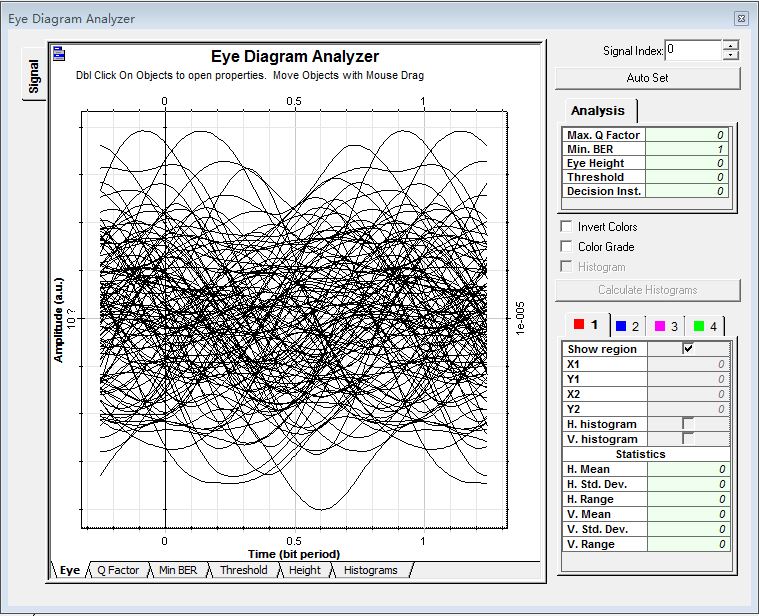

求问大神们，我在做WDM系统8个波长仿真的时候的接收机的眼图为什么出来是这个样子的呀[泪]是哪里的参数需要调节一下嘛？

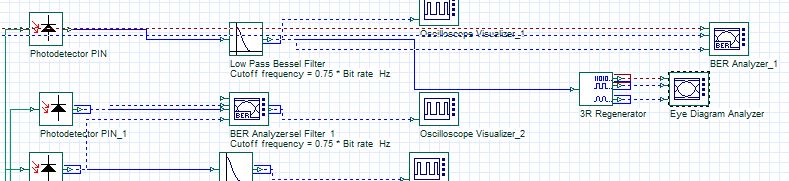

然后还有就是发送机这边应该怎样连接眼图仪呀？
跪求大神解答！万分感谢！
2018年06月18日 13点06分 1
level 7
ls-cd
1.
看看你的
接收端光谱怎么样，是不是很差；
2.看看接收端的信噪比是不是只有10几的那种（性能很差）
这两步是确定你接收端信号是不是完好的，是不是因为传输时光纤色散、非线性原因导致信号很差。
发射端也可以这样来检查
注意接受端的解复用器带宽设置大点，60%*信道间隔的样子（可能不够准确）
如果上面没问题那就是你接收机的问题，滤波器、pin什么都检查一下
2018年06月18日 16点06分 2
Meung✨
好的好的，十分感谢您！我检查一下看看问题在哪里。（不过其实我还不是很熟练运用这个软件，因为初次接触这个[小乖]还得再摸索摸索…）
2018年06月18日 16点06分
Meung✨
我检查不出来[泪]可以加您具体问您嘛？（有偿求帮助可以嘛[小乖]
2018年06月19日 15点06分
ls-cd
1834032874,我的QQ
2018年06月20日 05点06分
ls-cd
我也是学习不久，能帮的我尽量
2018年06月20日 05点06分
