看机翼，辨机型
空中浩劫吧
全部回复
仅看楼主
level 11
B-2068 楼主
小的中考归来！真的不容易（也是咱们中考作文题[滑稽]）！考完我就来把所有主流机型的机翼陈列于此，给大家一种新方法辨认机型。波音772机翼
镇楼
！
2018年06月17日 11点06分 1
level 11
B-2068 楼主
二楼:我将尽可能的把所有波音空客现役主流机型机翼发上来，对于一些已退役机型的机翼，欢迎吧友补充！若非本人图片，我将注明出处！
2018年06月17日 12点06分 2
level 4
兔子君555♤
楼主加我qq好不好
2018年06月17日 12点06分 3
B-2068
好
2018年06月17日 12点06分
兔子君555♤
@B-2068 那你私信我吧
2018年06月17日 13点06分
level 10
-小单单-
中考考完+1[你懂的]
2018年06月17日 12点06分 4
B-2068
老兄是哪里的？
2018年06月17日 12点06分
-小单单-
@B-2068 广州[滑稽]
2018年06月17日 13点06分
B-2068
@-小单单- 广州中考肯定很难
2018年06月17日 13点06分
暗示时间好呵呵
原来这么简单[滑稽]
2018年06月17日 23点06分
level 12
657834902
前排
小板凳准备记笔记认真学习[小乖]
2018年06月17日 12点06分 5
Maddog💫
前排挤挤[滑稽]一起认真学习～
2018年06月17日 12点06分
level 11
B-2068 楼主
先更波音737NG。如图所示，737NG每边机翼都有三块襟翼导轨，而且两块襟翼都是双开缝
2018年06月17日 12点06分 7
🌜鱼塘主皮蛋🌛
那737CL呢[滑稽]
2018年06月19日 00点06分
B-2068
@🌜鱼塘主皮蛋🌛 733机翼后面有一块凸出来的（应该不能叫襟翼导轨）把内外侧襟翼隔开
2018年06月19日 00点06分
B-2068
@🌜鱼塘主皮蛋🌛 详见15楼
2018年06月19日 00点06分
🌜鱼塘主皮蛋🌛
@B-2068 已弄懂[滑稽]
2018年06月19日 01点06分
level 11
B-2068 楼主
再更737Max。从机翼看，最能鉴别出是737Max的就是它的双刀小翼
2018年06月17日 12点06分 8
B-2068
至于有双刀小翼的737NG如何鉴别，容我再找找[滑稽]
2018年06月17日 12点06分
ZBAA_XQE
还有引擎，737NG可以选装双刃小翼
2018年06月17日 12点06分
B-2068
@ZBAA_XQE 嗯，能鉴别出Max的还有引擎
2018年06月17日 12点06分
电车客运分公司
@B-2068 后舱看不到发动机就无解了？
2018年06月17日 13点06分
level 11
B-2068 楼主

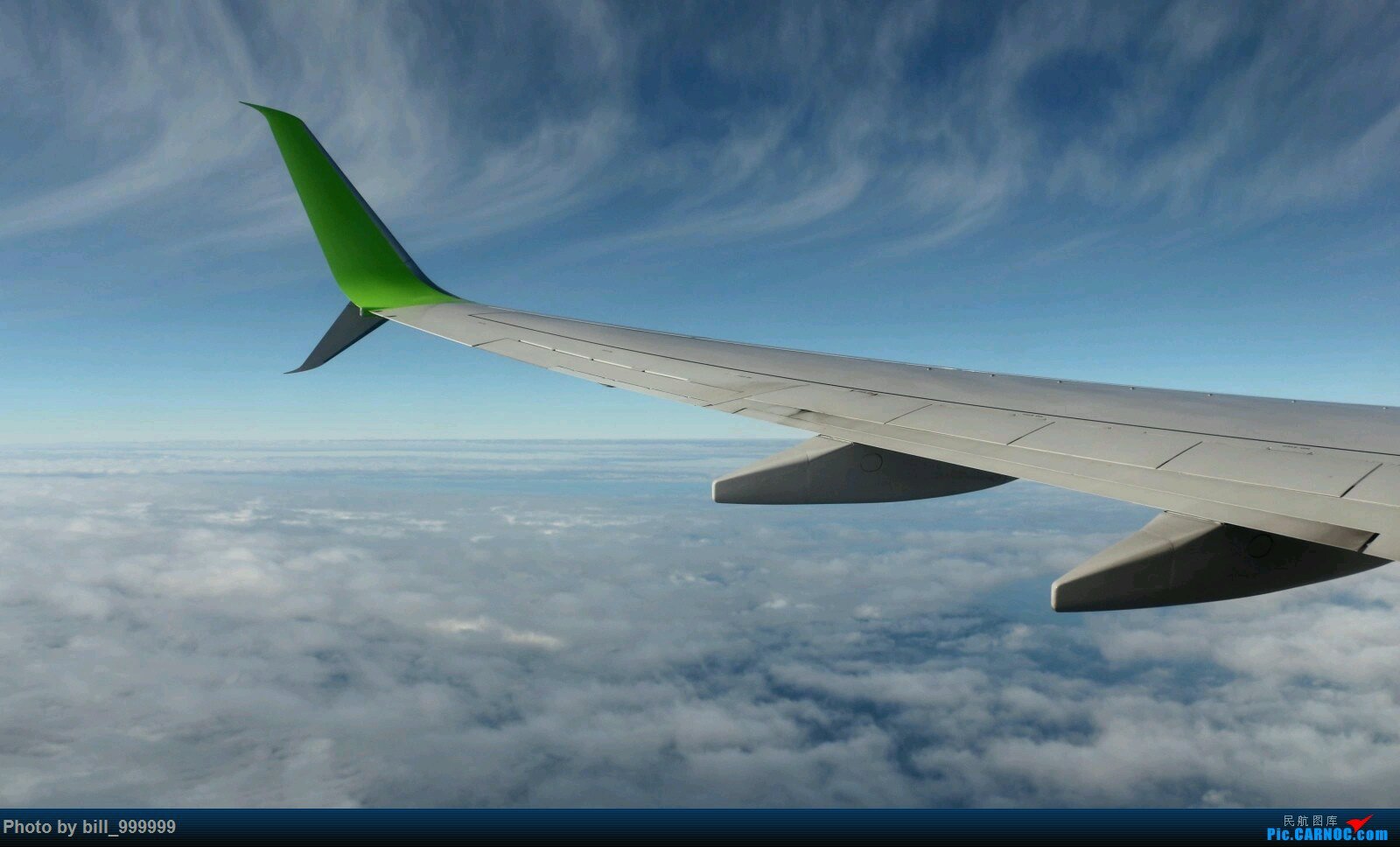

小的找来了有双刀小翼的737NG图片。Max的小翼是从大翼往两边分支，NG的双刀小翼看起来像是在原先的小翼上加装一片。区别比较小，但仔细看还是能看出来
2018年06月17日 12点06分 10
LM72C
这个其实很好看啊，NG的双刀明显流线型看上去更好，边缘都是尖的
2018年07月18日 08点07分
level 11
B-2068 楼主
更早的737机翼图片很难找，欢迎吧友补充！
2018年06月17日 12点06分 11
767-400
去airliners.net用advanced search视角选wing/windows/winglets
2018年06月18日 02点06分
level 11
B-2068 楼主
现在再更747家族。747-400每边机翼都有四个襟翼导轨，两块襟翼各两个，中间襟副翼隔开，内侧三开缝襟翼，外侧双开缝襟翼。有翼尖小翼
2018年06月17日 13点06分 12
767-400
注意748的机翼是新的，后掠更深且有弧度，襟翼简化为双开缝。
2018年06月18日 02点06分
level 14
767-400
其实主要看后掠，展弦比，wing flex,小翼形状。机翼辨识可以说是玄学，看多了自然会认得
2018年06月18日 02点06分 13
level 14
767-400
737其实主要看折线(这招对731/2无效)
2018年06月18日 02点06分 14
level 14
767-400
机翼是一种很方便的区分第二和第三代737的方法(上733下73G)
2018年06月18日 04点06分 15
level 14
767-400
如果角度问题看不清机翼的时候就看发动机进气道，光滑的是CL,磨砂的是NG
2018年06月18日 04点06分 16
level 14
767-400
注意千万不能看小翼来区分CL和NG!
2018年06月18日 04点06分 17
YouKamichi
垂尾高度和CFM56-3Bx和-7的整体长度就能区别
2018年06月18日 05点06分
行者小蓝XZXL
传统737不是不能装小翼嘛
2018年06月18日 06点06分
Czr1999777
回复 行者小藍🌀 ：能装
2018年06月18日 14点06分
Czr1999777
回复 行者小藍🌀 ：737系列只有100/200/600没有装小翼的版本
2018年06月18日 14点06分
