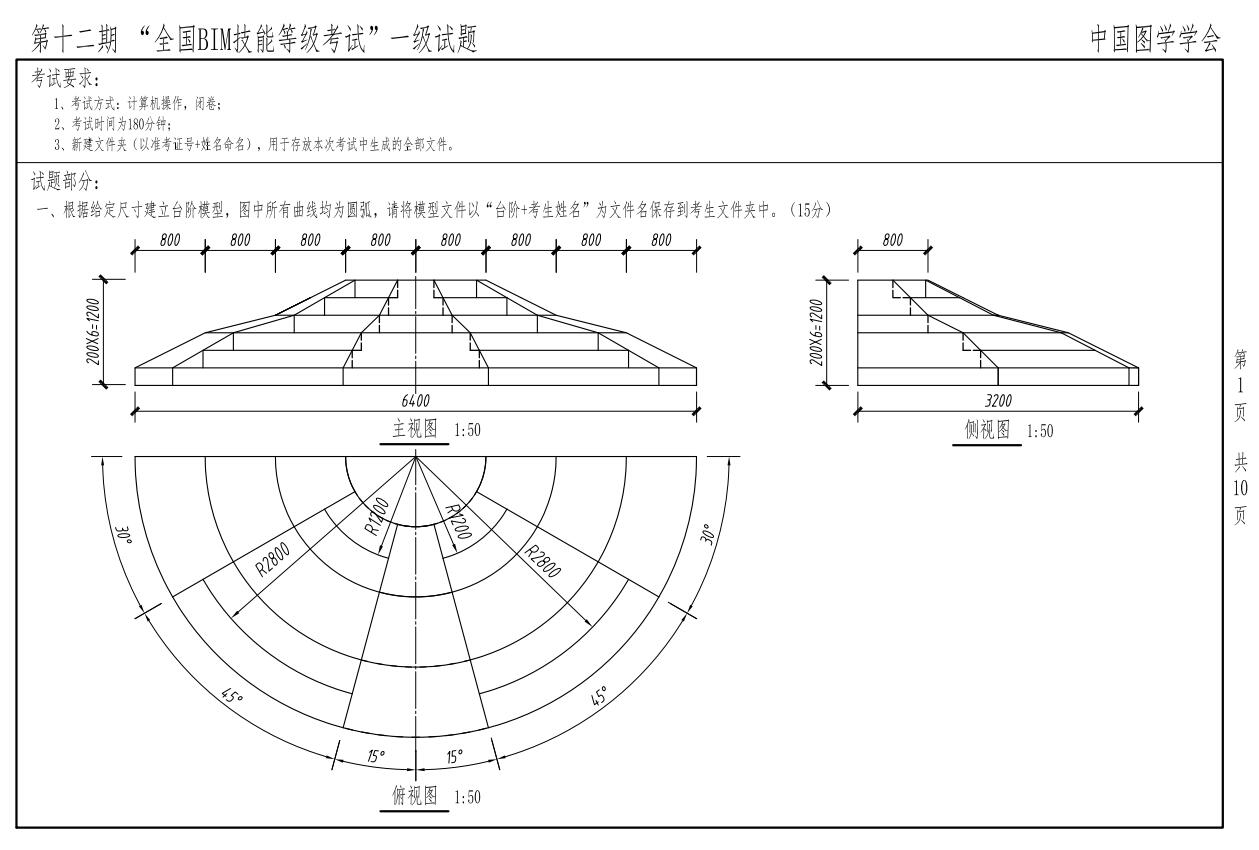

第一题为常规体型2，并无难点，只要看明白图纸就好。
两侧及中间的模型是斜面的，无台阶形式，两个45度的为台阶形式，采用命令-放样制作，注意中间两个15度的和边上30度的是一样的，画出一个，用-旋转，同时勾选复制即可。
中间直径800的半圆采用-拉伸命令单独绘制即可完成模型。

第二题
这是一个1/2的桥梁，容易出错的地方就是这里，题目明显写了左半部分，所以画完题上的模型要镜像另一半模型才是完整的模型。
第二个易错点就是题目给出以构建集形式建立模型，构建集字眼顾名思义就是用族文件建立模型，这个应该都会注意到，培训老师包括经验总结资料都会说这个问题。看见构建集就是族文件。

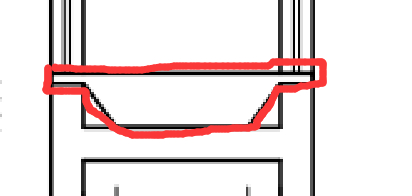

第三点：水平桥身的形状，应该会有人看不出来是什么样的。是下面这个形状的拉伸。
应用知识点：
1、拉伸（基础、柱、桥面）
2、放样（斜拉杆）
自行练习绘制即可。
需要正确模型可以留下邮箱，发给你。

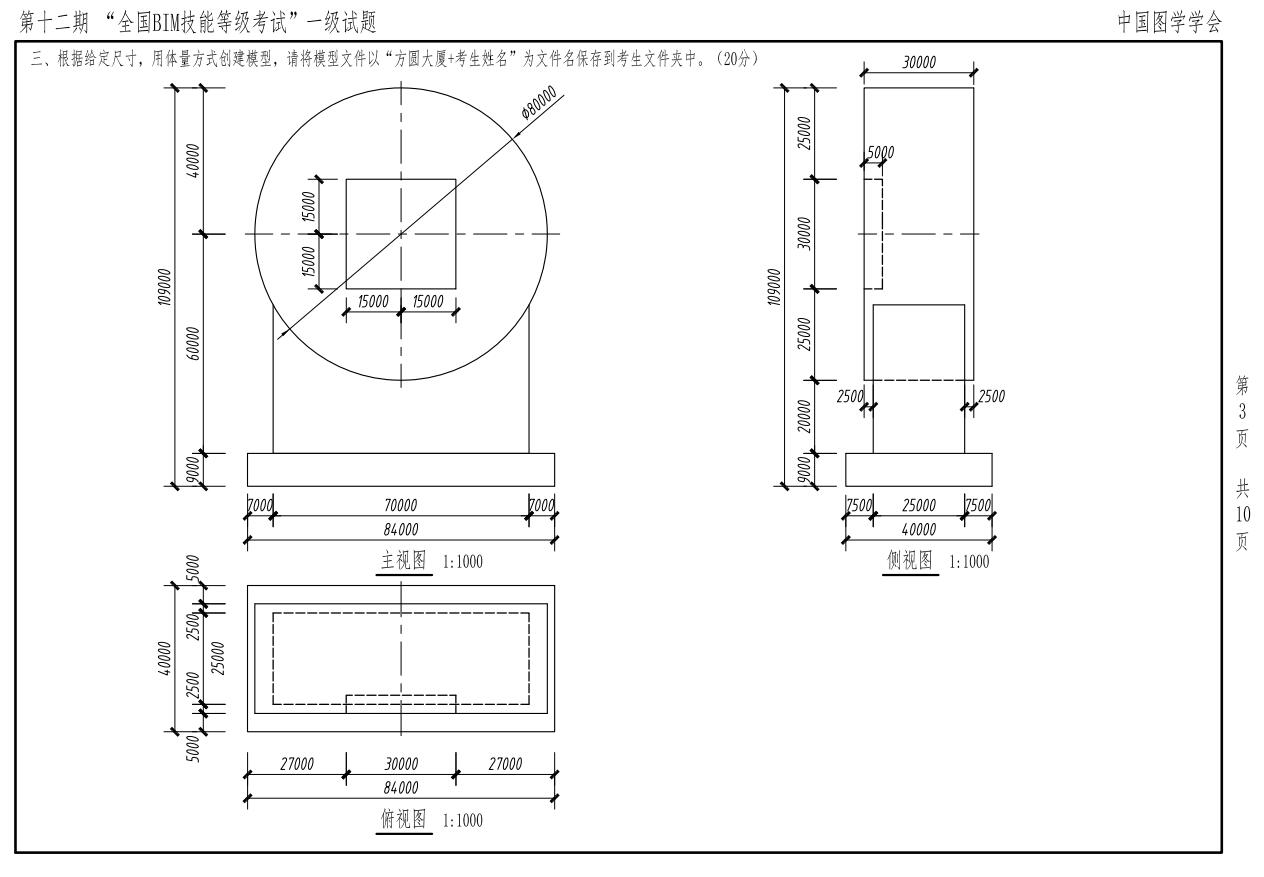

第三题就是个非常简单的题了，20分很容易到手的。
这是沈阳很有名的一个标志性建筑，方圆大厦，沈阳方圆大厦是一座古钱币造型的建筑，由台湾李祖源建筑事务所设计，作为写字楼使用，建筑面积48000平方米，建筑高度99.75米，共24层。
2012年1月入选CNN评选的全球最丑的十大建筑。
看到实物感觉是不是一样的？世界最丑的建筑。
知识点应用：
1、拉伸
2、空心剪切
最简单的一道题。
是不是已经拿到20分了。

第四题50分，分值很多，很重要。并没有难点。只要按步骤画下来就没有问题。
只要注意：
1、审题时内外墙只有一个做法，很多考生会只建立一种墙体，通用的，可是内墙怎么会有饰面砖面层？所以这个还是要建立内墙，内墙内外侧面层均为10内墙面层。
2、平面图绘制时注意建立视图样板文件。视图比例修改为1：250，省去后面在修改需要调整的麻烦，一次调整到位。
3、大部分墙体从一层到底层都一样，这时候绘制墙体的时候墙体的高度就可以设置为到顶，一次绘制完成，不同的地方单独绘制，会提升速度。
4、幕墙也是一个非常常规的做法，按步骤做就可以。
需要模型的可以留下邮箱。

这样总体下来是不是感觉题不是很难，只是绘制起来有点麻烦。只要看完题有思路就可以很快完成。我画完1-3题用了1个小时。
小编在考试的时候其实也是没有完成的，都没有考过，自己画完的内容都达不到60分，现在想想真是笨死了。主要是绘制的思路不清晰，尝试了很多个办法，最后还是拼出来的台阶，桥梁画的很顺畅，第三题直接错过了，因为前俩题已经浪费了两个小时，是两个小时，画了两道题。
悲催不？？？？所以今天才会出这个帖子，来记录一下我的笨脑袋的后果。下期继续努力把。争取高分通过。

哈哈哈，看来考试的时候每个人都有各自的苦啊，我也是没有做完呢；
第一题台阶我是按拉伸一个个台阶拉出来的，但是边上那两个需要旋转生成的体量没有做，因为压根没有想到需要旋转才能做出来；
第二题方圆大厦是很easy，这栋楼也见过实际长什么样子，就是体量拉伸很容易；
第三题斜拉桥，就是要开始做的时候，发现最后一题50分呢，直接就没做，去做最后一题啦；
第四题，也就是最后一题，呵呵，赶着来做也没有把他做完全，这个考试真的是要熟练度很好才能完成；

BIm下半年12月再见！！！

想知道如果斜拉桥没用族，用了体量，会给分吗？

这个太简单了

样板文件哪里下载？

第一题台阶最容易的做法是旋转，生成一个180度的实心体和一个45度的空心体，在剪切一下就完成了。关键是思路。
