dhw920701 楼主

公司有台华硕UL20GU34FT，专门放投影的
2011年的机器，开机慢，放个PPT都卡，老板要求升级，不卡就行。
网上翻了半天没发现华硕UL20系列的拆机图，可能都懒得拆吧

奔着垃圾佬精神，想看看内部到底是什么样子的，自己动手，丰衣足食。
1：背部（D面），拆了小块的三个螺丝就能看到内存和硬盘了，还是比较方便的。

2018年06月10日 03点06分 1

level 4

dhw920701 楼主

4：键盘要注意，下面和主板连着的，别硬拽！！！

2018年06月10日 03点06分 4

dhw920701

二楼三楼，被吃了。。。先看最下面

2018年06月10日 03点06分

level 4

dhw920701 楼主

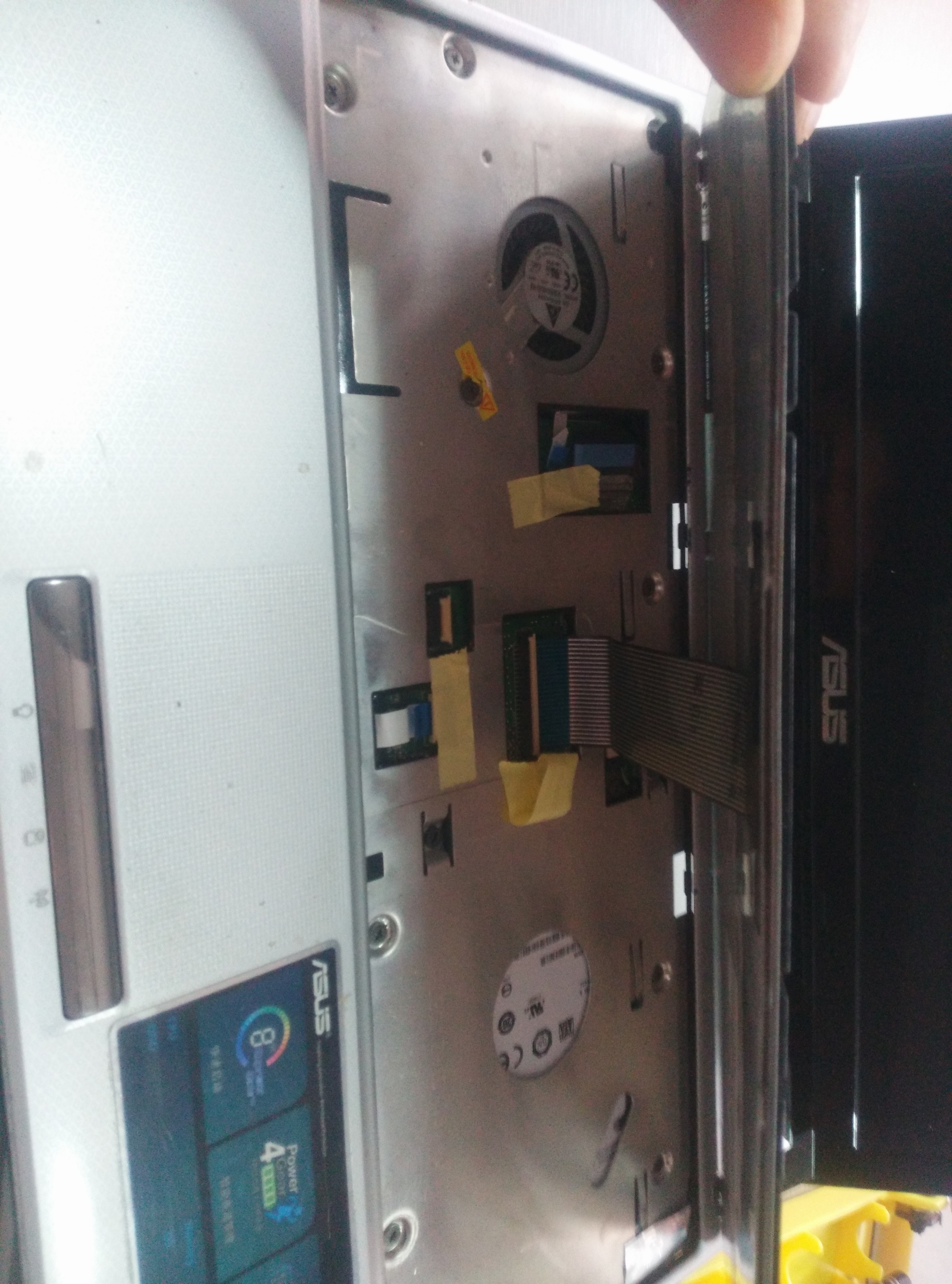

5：键盘拿下来就是这样的，黄色胶布下面有触摸板，风扇（应该是）的连接线，小心拆下来

2018年06月10日 03点06分 5

level 4

dhw920701 楼主

6：
拿下来连接线，就要继续拆螺丝，14个！！！
要注意：有个螺丝藏在黄色标签下！！！

2018年06月10日 03点06分 6

level 4

dhw920701 楼主

7：拆完螺丝，从侧边慢慢撬开，拿下来就行

总结：2011年的机器，扬双核U3400+2G
+3
20G机械+12寸屏幕
什么扩展接口都没有，干干净净，难怪没人拆，拆了也没啥用

加固态只能拆机械盘，看完一地步就行~~~
ZOL华硕论坛同步更新

2018年06月10日 03点06分 7

level 4

dhw920701 楼主

2：背部（D面）小块拆完了的样子。如果你是想加固态或者内存，那到这里就可以结束了
加固态，只能拆了机械盘，
加内存，只能2G+2G，最大支持4G内存，老机器，就这样了
PS：这个图，我是把D面的螺丝都拆了，因为不知道会不会影响到后续的拆机，反正我拆了。

2018年06月10日 03点06分 8

level 4

dhw920701 楼主

3：反过来（C面），键盘上面有四个小缺口，那是卡口，用平口螺丝刀，翘一下就能拿下来了。

2018年06月10日 03点06分 9
