关于我送出去的市电PLLSSTC板子调试教程
2018年06月09日 04点06分 1
level 11
彭聪哥哥 楼主
这是一个没有示波器只用万用表的调试教程[滑稽][滑稽]
2018年06月09日 04点06分 2
level 11
彭聪哥哥 楼主
第一步:把板子上的元器件都装好共模电感可以不用，必须使用74HC4046[滑稽]
2018年06月09日 04点06分 3
level 11
彭聪哥哥 楼主
初次级参数: 次级骨架直径6厘米高度10厘米漆包线0.12绕满 初级没啥要求 6匝或者7匝就行[你懂的]
2018年06月09日 04点06分 4
level 11
彭聪哥哥 楼主
如果没有6厘米的管子可以用75管子高度10厘米 漆包线0.16或者0.17绕满频率也差不多 初级也是6匝或者7匝
2018年06月09日 04点06分 5
level 11
彭聪哥哥 楼主

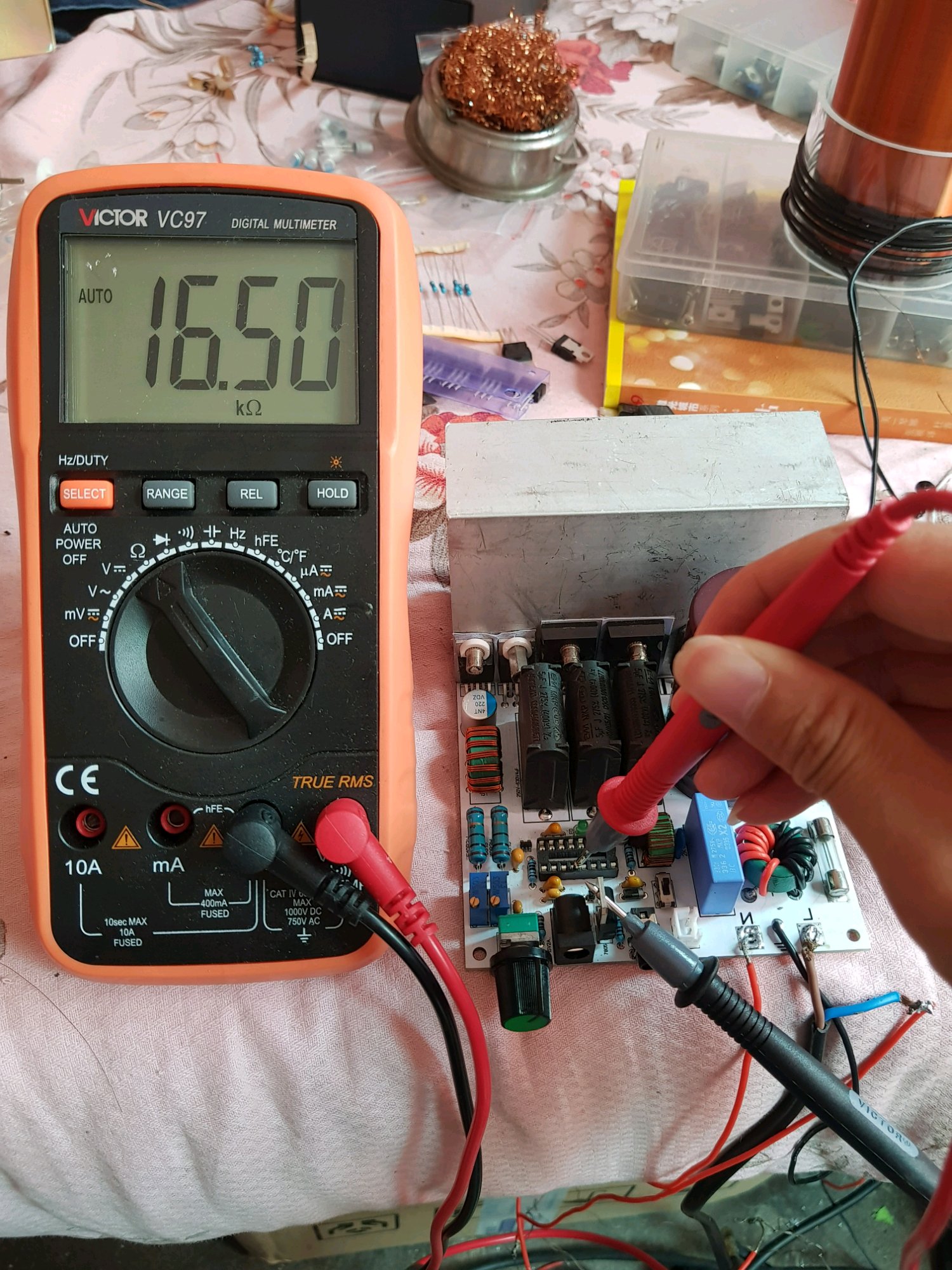

然后就是调节频率:通过调节右边的蓝色3296电位器使74HC4046 11脚和电源负极的阻值在14K欧左右（7805的封装也是接到电源负极的）调节左边的3296电位器使74HC4046的12脚和电源负之间的阻值为16.5K欧左右。
2018年06月09日 04点06分 6
laooooo
这两个电阻多大呀
2022年02月11日 08点02分
彭聪哥哥
@laooooo 已经不记得了[汗]
2022年03月04日 06点03分
level 11
彭聪哥哥 楼主
板子上CS这个电容用1nF的也就是标着102的电容
2018年06月09日 04点06分 7
level 11
彭聪哥哥 楼主
次级绕向和初级绕向以及接线位置注意不要接错 还有这个小开关拨到上面 如果次级绕向或者初级绕向和这个有一个相反就把开关拨到下面[滑稽]
2018年06月09日 04点06分 8
level 11
彭聪哥哥 楼主

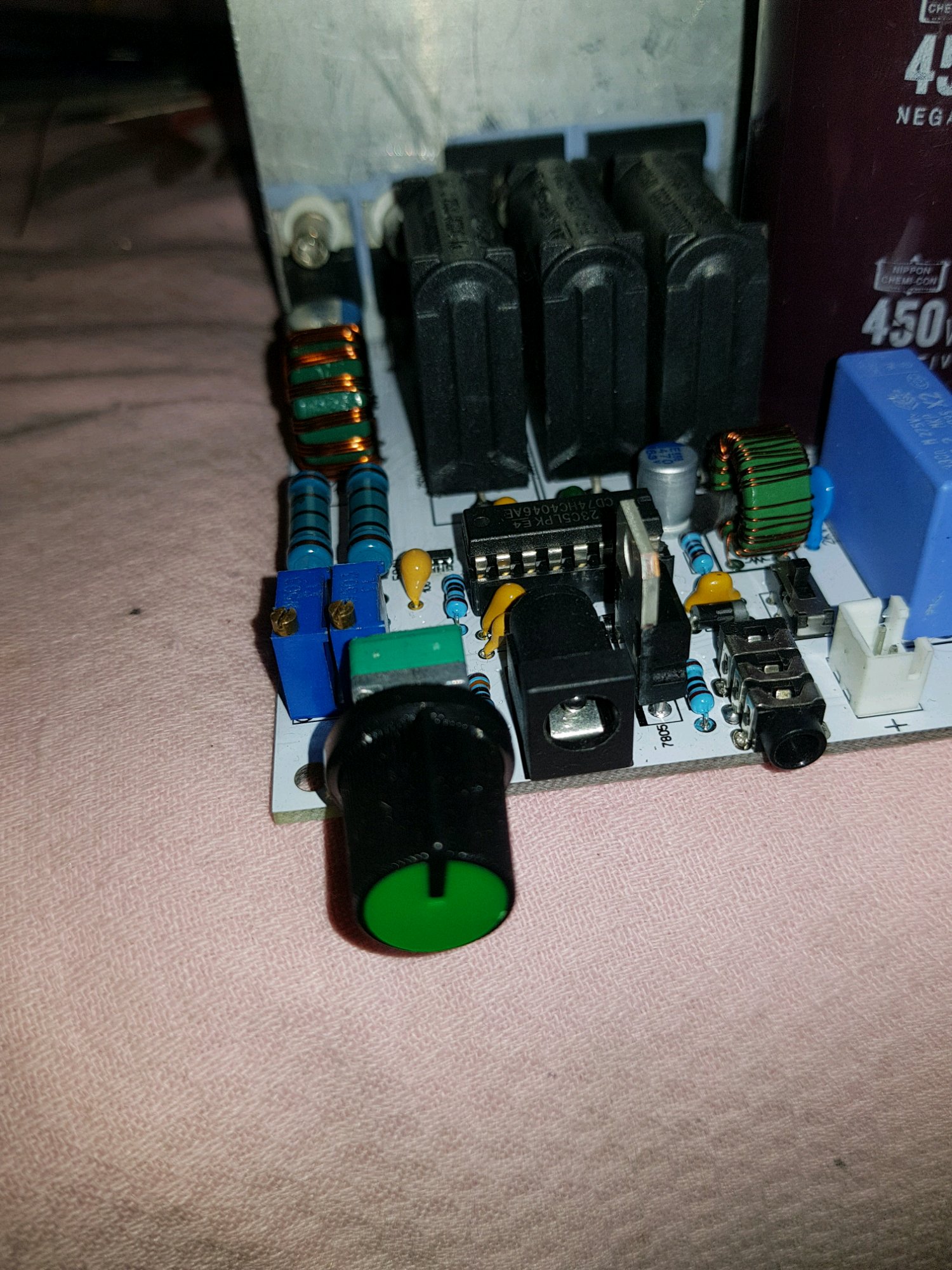

然后把74HC4046装上去把这个电位器打到中间
2018年06月09日 04点06分 9
level 11
彭聪哥哥 楼主
2018年06月09日 04点06分 10
level 11
彭聪哥哥 楼主
这个小贴片非常重要 不要玩坏了[你懂的][你懂的]
2018年06月09日 04点06分 11
level 11
彭聪哥哥 楼主
驱动部分通电 这时候两个10欧电阻会发烫 要测得电源在12到15之间 太低管子可能暴热 太高可能烧4452
2018年06月09日 04点06分 12
level 11
彭聪哥哥 楼主
还有一件事……5819被我画反了 记得这样装[小乖][小乖][小乖][小乖]
2018年06月09日 04点06分 13
小琼黎
[吐舌]
2019年06月08日 14点06分
level 11
彭聪哥哥 楼主
没有软启动为了防止插头焊接在插座里可以在市电输入串这么根电阻丝或者调试时可以串一个1KW的灯管电吹风啥的也可以
2018年06月09日 04点06分 14
level 11
彭聪哥哥 楼主
然后通电就出弧了 调节那个单圈电位器可以改变弧的大小 正常情况顺时针大 逆时针小 把弧稍微调小一点放歌效果会好很多[滑稽]
