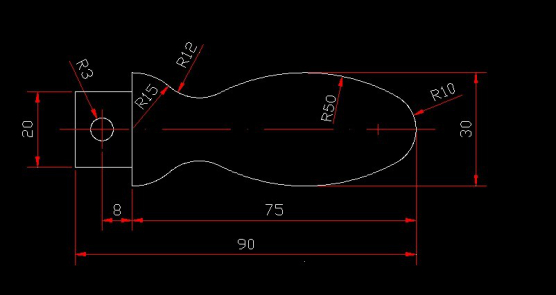

胖子库萨 楼主
2018年06月07日 08点06分 1
level 16
风雪白云天
相切相切半径。
2018年06月07日 08点06分 2
胖子库萨
能麻烦说仔细点么 最左边和最右边的圆弧是可以 但是中间有2个弧 怎么定位啊
2018年06月07日 08点06分
波多残梦

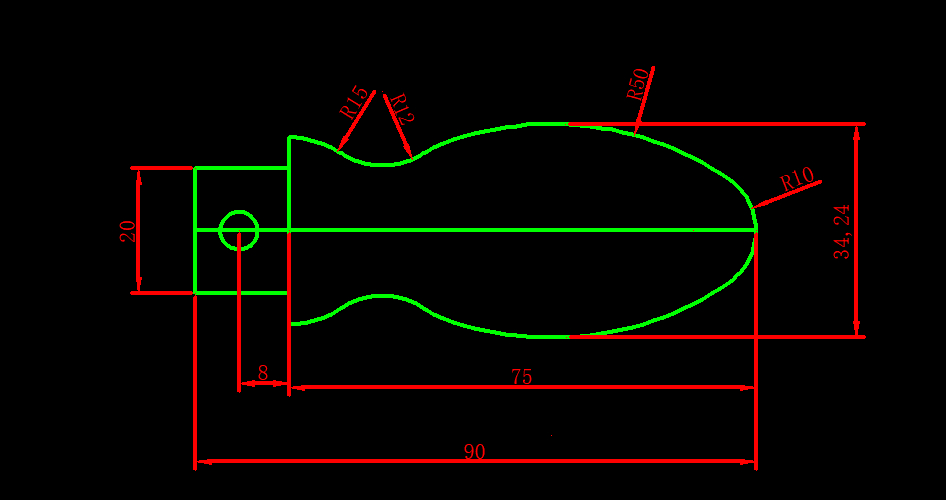

@胖子库萨 R50的圆弧和最上面直线（辅助线）是相切的 和最右面直线也是相切的 画出R50弧之后 R12弧是和R15、R50弧相切的 用圆命令相切相切半径或者F倒角 就可以画出了
2018年06月07日 09点06分
风雪白云天
@胖子库萨 用相切30的线，相切R10的圆，半径50。
2018年06月07日 09点06分
胖子库萨
@风雪白云天 懂了 谢啦
2018年06月07日 09点06分
level 6
王文文😁
r50与r10、30的等分线同时相切，相切相切半径可以画出r50的圆
2018年06月07日 08点06分 3
胖子库萨
30只是高度啊 没有左右的数据 那个点是不确定的啊
2018年06月07日 08点06分
王文文😁
@胖子库萨 相切后位置就定了
2018年06月07日 08点06分
胖子库萨
@王文文😁 要画50 需要相切相切2个弧 一个10 一个30 10的圆心是有的 很容易画出来 那30的圆心根本没有啊 没有最宽的地方距离左右距离的数据
2018年06月07日 08点06分
王文文😁
30就是条线，哪有圆心
2018年06月07日 08点06分
level 6
王文文😁
30的下面的线往下偏移20,与r10的圆形做半径40的圆相交点就是圆心。这是圆心半径画法
2018年06月07日 08点06分 4
胖子库萨
懂了 这就直接找到50的圆心了是吧 谢了
2018年06月07日 08点06分
王文文😁
是的。相切相切半径是一个道理，圆心软件会自动定位
2018年06月07日 08点06分
level 12
CADZT7



视频来自：优酷
2018年06月07日 09点06分 5
level 13
YuTian_0529
贼简单啊……
2018年06月07日 13点06分 6
level 7
Ly☜满城花开
为什么我画的，R50高度不是30呢
2018年06月07日 14点06分 7
此生无憾火影
把定位线向上偏移15然后 相切相切半径画R50
2018年06月08日 02点06分
Ly☜满城花开
@此生无憾火影 哦，～谢谢，明白了
2018年06月08日 03点06分
此生无憾火影
@Ly☜满城花开 👍我也刚刚才学一起交流
2018年06月08日 03点06分
Ly☜满城花开
@此生无憾火影 哈哈[吐舌][吐舌]
2018年06月08日 04点06分
level 2
来来来流量908
百度搜下有这个教学
2018年06月11日 16点06分 8
level 5
y443738
大家画图用快捷键吗？
2018年06月17日 05点06分 9
