如何三硬盘？海绵垫又有什么不可告人的秘密？

买了米家游戏本的同学应该都知道，小米游戏本有个很**的问题就是机械硬盘和第二个M.2固态硬盘位无法共存。我最近刚刚入了6999款的游戏本，专门花了心思拆了D面看了看，发现保留HDD加装第二个固态没有像传言说得那样揭个海绵那么简单，下面是我的一些分析，附图片。

1、拆D面
小米游戏本的D面算是相当难拆的了，螺丝总共有看得见的8个加一个在脚垫下，总共9个。卸下螺丝后，D面盖板还是牢牢地扣在电脑上，最好借助塑料撬片，不然绝对能出身汗。
拆下盖板后的D面如图：
在捣鼓之前记得先把电池接口给卸了，否则带电操作可能会炸原件，电池接口如图：

楼主 你开龙卷风 只有左右出风吗 后面的两个出风口出风不 为什么我的只有左右出风

2、第二个M.2口安装分
仔细观察HDD的位置，我们会发现HDD的安装点和第二个M.2口存在冲突，而且HDD的SATA接口上有一个高起的海绵挡住了第二块固态的安装，如图：
可以很明显的看到，这小块海绵是可以撕下来的，这时机智的同学们肯定会想到，揭下海绵会怎么样呢？
见下图：
的确，高度好像差不多够了，剩下的化纤布包裹的接口就比HDD高一点点了，应该可以安装固态了。我把自带的128G固态拆下来试着在第二个M.2口上进行了安装，如下图：
成功！好像还不错，但是可靠性又如何呢？我专门拍了一张侧面的照片，发现了一些问题，如下图：
果然，HDD包裹化纤布的接口把固态硬盘中间微微顶了起来。

3、隐患分析及解决方案
接第二部分，HDD接口把第二M.2位置的固态硬盘中间给顶起来了，这样会有几个问题：
（1）说明固态硬盘PCB的背面和HDD的SATA接口直接接触了，如果加装的固态硬盘背面对应位置有器件，则可能导致无法安装，即使强行安装了，固态硬盘PCB的形变会非常严重，可能会导致器件脱焊，最终整个固态硬盘报废；
（2）直接接触会增加短路的风险，导致电脑的其他部件损坏；

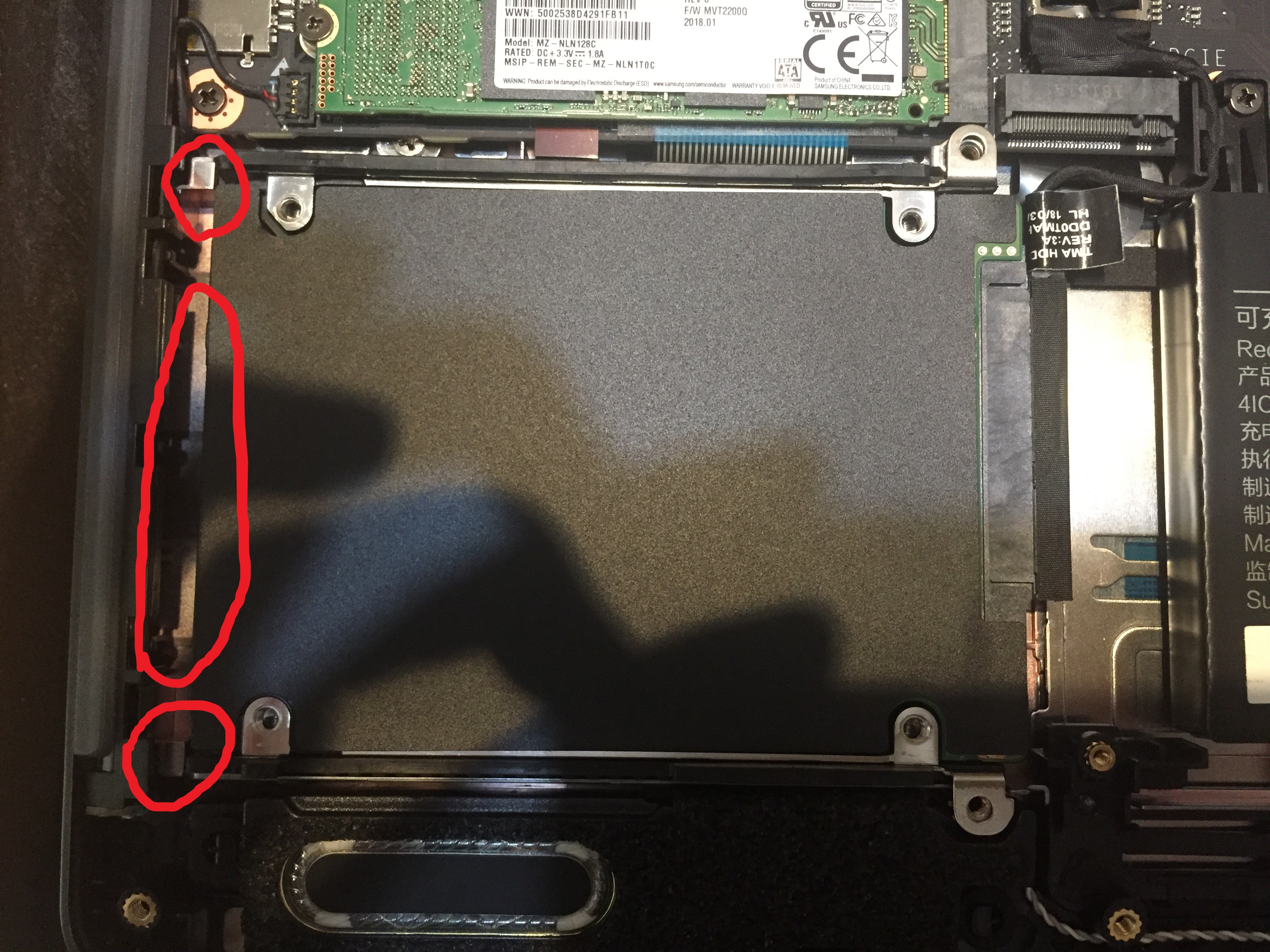

仔细观察后我发现这是个典型的设计缺陷，问题出在HDD的机械安装部分，如下图：
HDD安装完后，左边还留出了一小段空隙，如果能够顶住左边，M.2的位置就让出来了。
可问题就出在左边的两个金属卡扣上，如上图的两个小圈，这对金属卡扣是用来固定硬盘架的，但偏偏它们就往右顶了一段，如果能用好固定方案，就不会发生这样的问题了。
基于上面的问题，我思考了一段时间后想出了一个解决方案：
（1）在第二个M.2接口的安装螺丝位加装一个小的金属垫片，将固态硬盘一边微微抬起，与SATA接口留出一个小空间，防止固态PCB形变；
（2）在固态硬盘和SATA接口可能接触的地方覆盖薄的透明绝缘胶带，以防止接触短路；

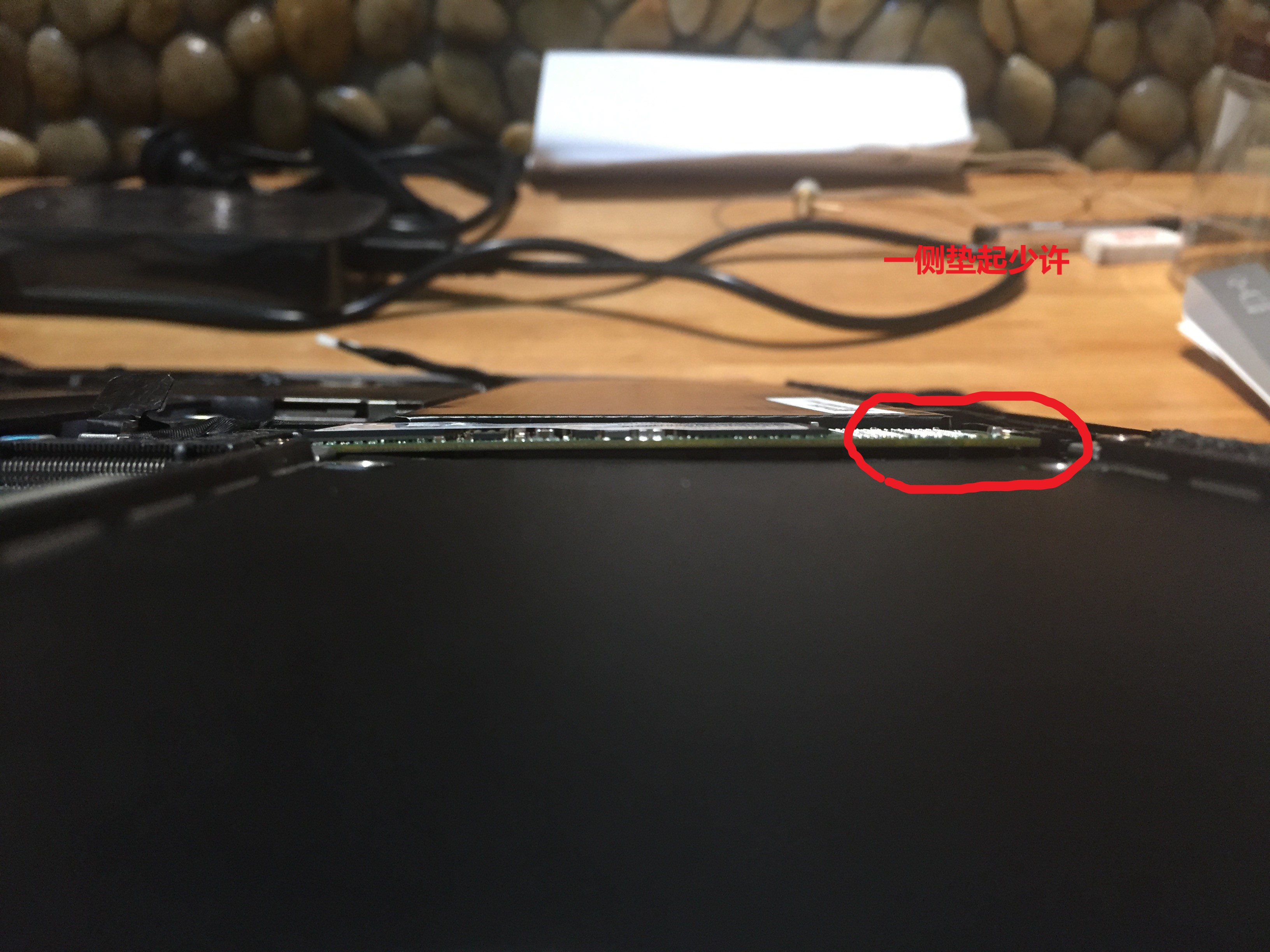

安装完后类似下图效果：
只要固定牢靠，垫起高度不超过电池高度，我相信不会影响M.2口的接触。
另外提一嘴巴，内存罩子大家在加装内存后不要嫌安装麻烦丢掉，这叫EMI屏蔽壳，是用来屏蔽DDR高速接口辐射，提高系统稳定性的。
最后，小米游戏本的做工算是这几年少有的优异了，虽然有些脑残的地方，比如第二个M.2啦，比如用了金属叶片散热死沉啦，总体还是一款不错的产品，起码比很多一线厂家万元以下游戏本用心多了。希望小米再接再厉，下一版把重量再做下来点，把CPU散热再做好点，做出万元以下游戏本的标杆。

好难

技术文章大爱

想问下楼主独显和集显冲突、声卡怪异这两个问题是如何处理的，有解决方案吗？

还有楼主既然技术这么强，有没有兴趣换个硅脂试下散热有没有提升呀

雷军:你明天来小米笔记本设计部上班

顶一个

收藏了，少有的技术贴

原来不拆机械加固态还有这些道道，谢谢楼主分享
