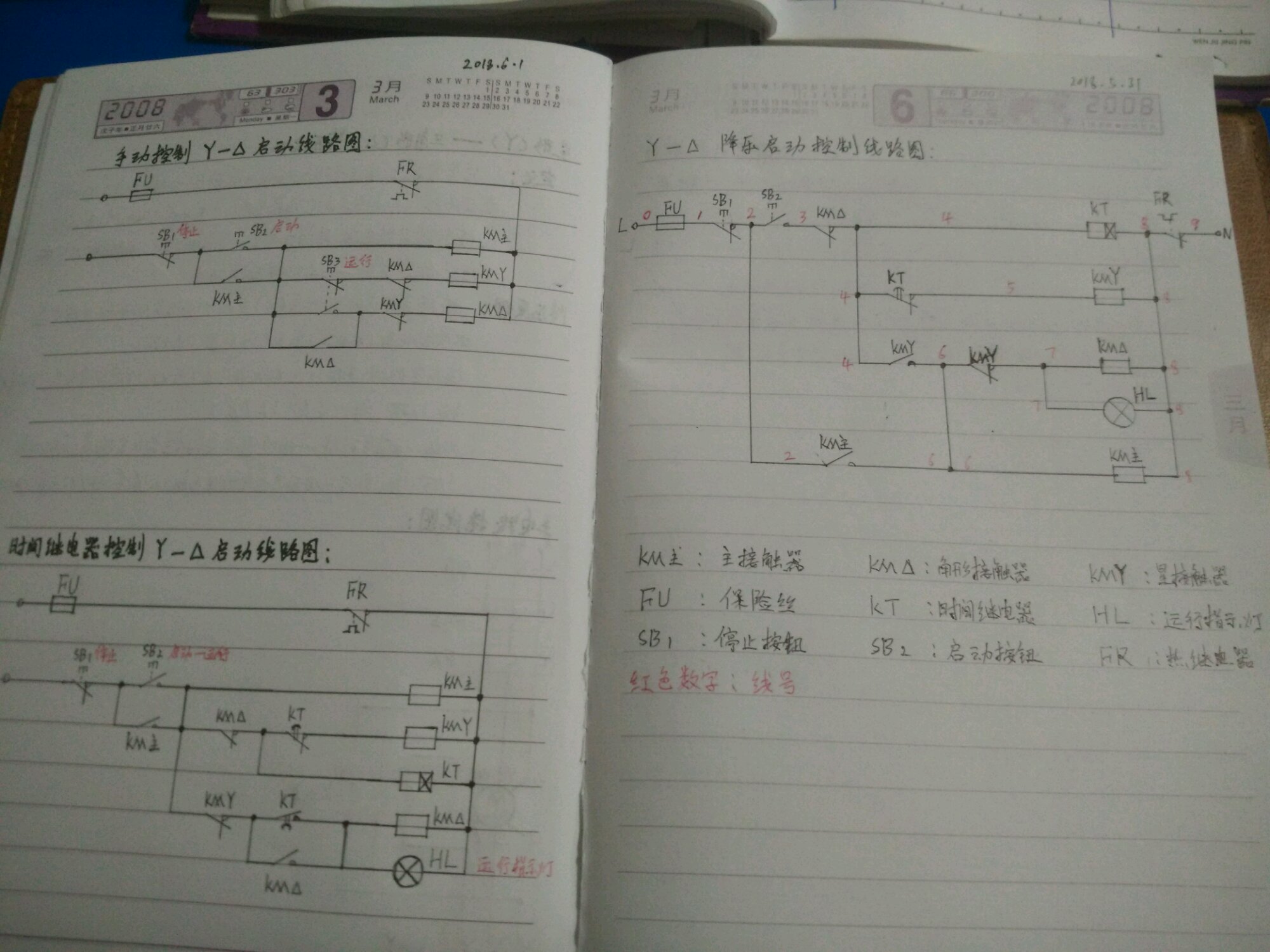

分享一份个人目前所知最简的星三角控制线路图（右图）。并提问一 - 电工吧

level 10

pyud4126 楼主

分享一份个人目前所知最简的星三角控制线路图（右图）。并提问一些相关问题：1.关于时继的调整，有什么已实践验证的相对准确的方法吗？2.热继应该用一个好还是两个好？安装位置与整定值的关糸？

2018年06月02日 15点06分 1

level 8

FR接到线圈尾端或者与停止按钮串联哪个实用性好些呢

2018年06月02日 23点06分 2

pyud4126

这个应该没什么区别吧。

2018年06月02日 23点06分

8255842a

@pyud4126 区别大了..热继电器,位置更靠近接触器还是按钮??

2018年06月03日 01点06分

@8255842a 靠近停止按钮，FU 出来就接95 96，图上美观，方便接线，以后维修也方便

2018年06月03日 03点06分

pyud4126

@8255842a 这里说的是热继的NC点

2018年06月03日 04点06分

level 8

2018年06月02日 23点06分 3

level 8

没什么技术一种需要两个常开点，一般接触器没有，一种需要用时间继电器两组这个一般时间继电器都有，星三角专用时间继电器没有，
，另外，如果是用plc扫描星必须写在角前面。
热继电器装在km下，或者用马达保护器代替qf一劳永逸。 km电流等于电机，kmykm角两个接触器可以等于km电流的一半

2018年06月03日 10点06分 4

level 8

导线，可以用用电流的一半，六根输出

2018年06月03日 10点06分 5

level 9

这种东西不要死记硬背

2018年06月13日 20点06分 6
