青岛蜜蜂💤
楼主
成本核算，温控器（精度0.1度带警报 ）70元，300W红外灯25元，二联开关5元，50机箱风扇台达12v 大概15元，12v 1A风扇电源 大概10元，照明6W led 配驱动 大概 25元，不锈钢合页一对10元，观察窗玻璃6元，箱体木材用的废旧枫木地板垃圾再利用没花钱，也可以买15厚的松木或杉木指接板也就最多50元，304不锈钢隔离网大概10元，另外电线 胶水 木螺丝 桥架 线管 等辅料超不过10元，就不细算了。整体成本 240元就够，大部分材料我是从家里仓库翻出来的，只在网上买了个温控器和红外灯划了一块5mm玻璃板，每天抽空忙活两小时，一周时间就能造好。
2018年06月01日 19点06分
4
level 7
青岛蜜蜂💤
楼主

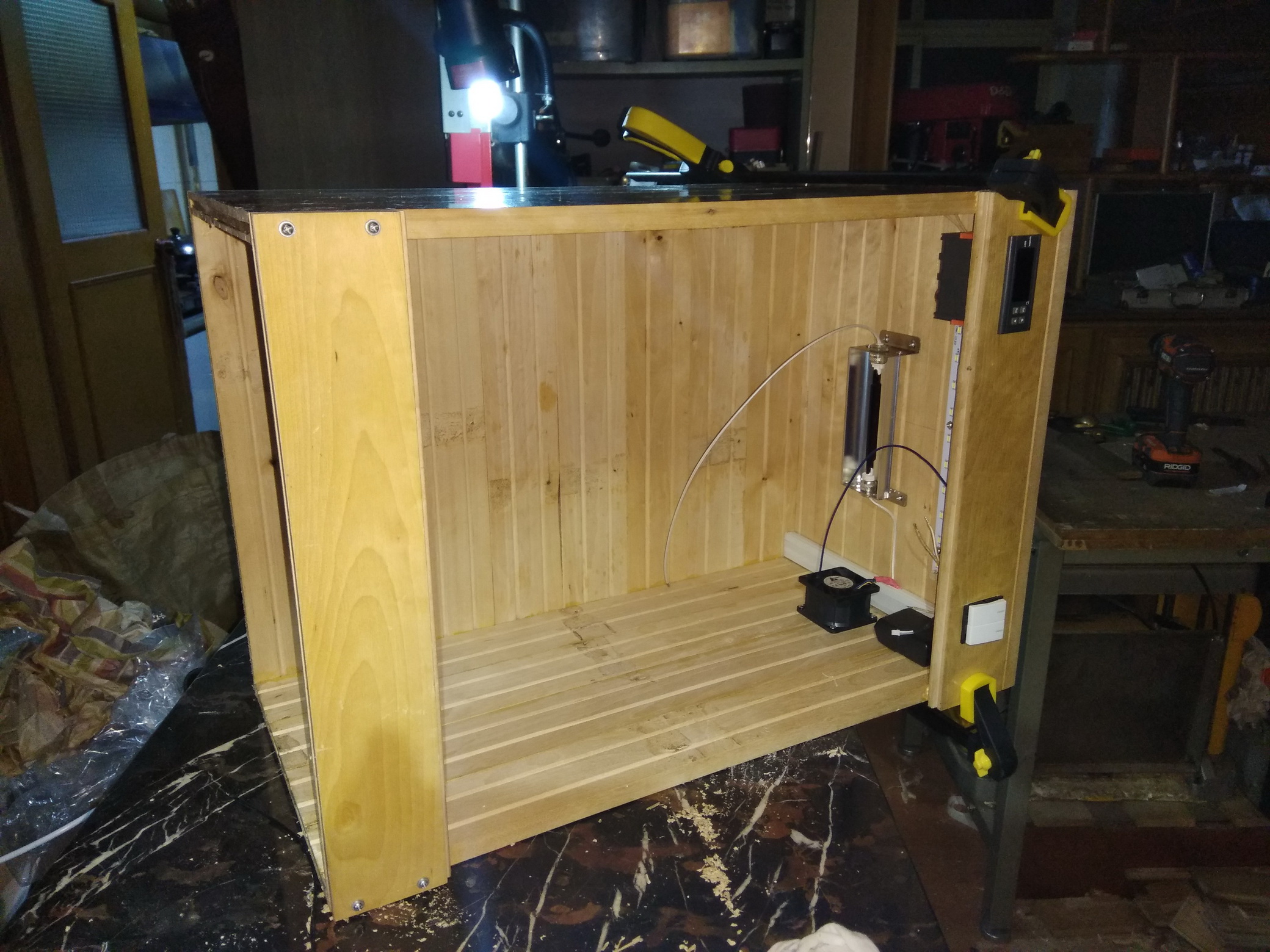

我用的废旧枫木地板拼接箱体，300w 红外线理疗灯热源，设换气扇和内部照明。外部尺寸600*400*300 。底部可以放托盘，不锈钢网隔网，方便清理打扫。
通过自己设计和制造过程，其中有些体会，给想自己动手的爱鸟人一些参考。
一、箱体外壳最好用选用天然木材，别用那些泡沫板或者塑料的那些材料，高温会令其散发有毒气体。

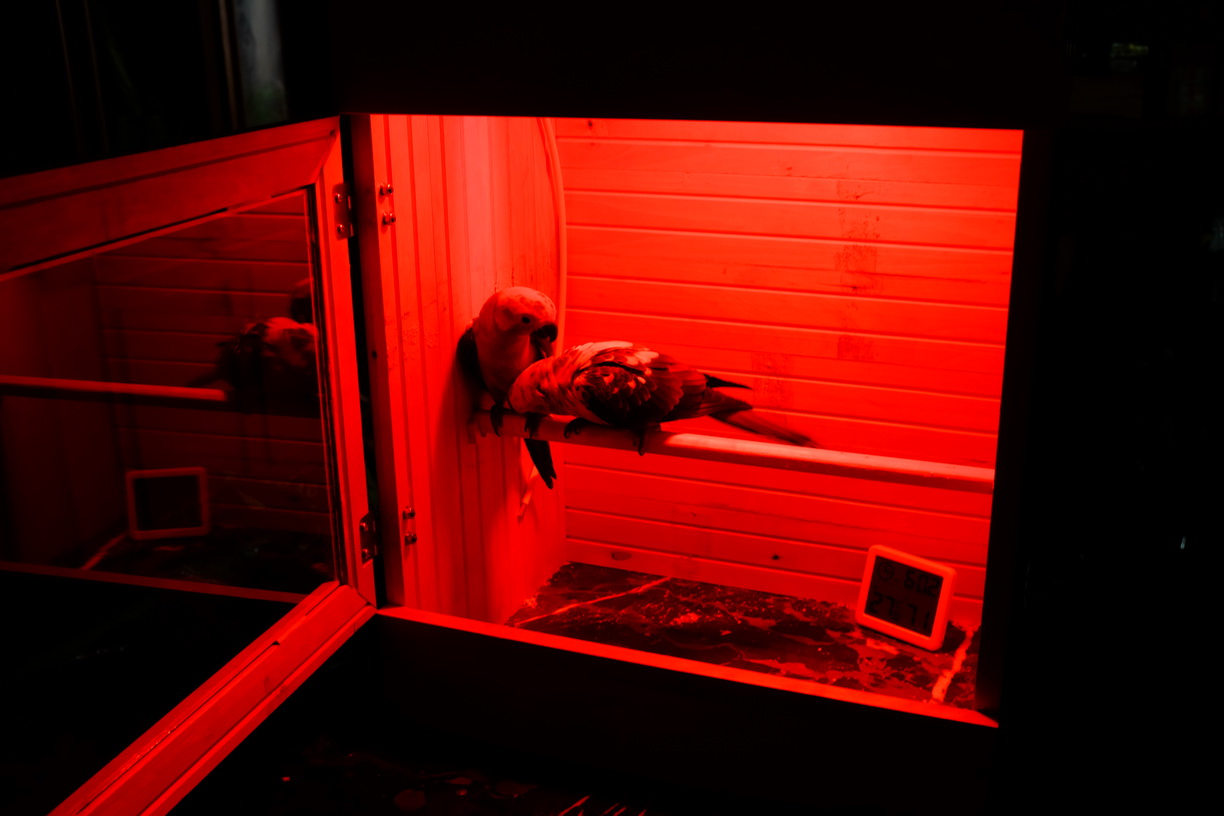

二、比较了很多热源，包括 陶瓷灯，陶瓷加热片，镍合金加热丝散热片，空调扇等，综合考虑还是红外线理疗灯比较理想，红外热源主要靠辐射导热，可直接作用于目标对象鸟，而不是依靠热空气加热，所以升温很快，不必借助风扇循环就有很好的效果，也不会降低内部湿度，另外红外辐射也有理疗保健效果。我只能找到最低300w的吸顶式的红外灯，实际上比较理想的是200w左右，温度曲线波形更平缓一些。我这600高的箱子用300w的灯温升稍微快了些，从20度加热到30度也就不到两分钟时间，当然也可以考虑用可控硅调整功率，但需要多增设元件，增加故障率，还不如直接靠温控器回差来调整。
三、内部空间要高一些，鸟儿距离顶部至少半米，最好设顶部防护网，以防鸟烫伤或啃咬电线触电，投影尺寸我是按照 400*300 的密胺托盘设计的，可以放在底部方便清理打扫。箱底我就特意不要，下部加装可拆卸的不锈钢隔网就行，这样就不会造成死角垃圾，更干净卫生。鸟的栖杠必须要造成活动可拆卸的，要经常地清理，那东西脏得很快。
四、保温箱要设置换气扇，毕竟那么小的空间，空气流通必须要考虑。我设计了风扇两档调速，平常使用时用低速换新风，同时让内部空气循环流动，加速热交换，尽量降低内部温差；高速档可以给热源急速降温，吹灰尘和异味时使用。因为热空气比较轻会自然上浮，所以内部循环风应该从顶部指向下，但要考虑别直接吹到鸟的身体，另外风扇静音也很重要，噪音太大对于鸟的恢复不利，懂电子的朋友最好能设计上风扇调速功能，平衡上述各因素 。
五、布线走线方面尽量优化，不能裸露接线头，电线尽可能都用桥架线管收纳，以防鸟儿接触啃咬。温控器的质量和稳定性非常重要，因为牵扯到生命安全问题，关乎鸟命一定要选可靠的大厂家产品，最好设有 超高温超低温报警装置。
六、温控器温度探头最好设计成可伸缩可移动式的，以后会放整理箱喂雏鸟，以便调整探头到最合适的位置，并且电线探头一定做好保护，以防鸟嘴啃咬损坏失效。
2018年06月01日 19点06分
5
通过自己设计和制造过程，其中有些体会，给想自己动手的爱鸟人一些参考。
一、箱体外壳最好用选用天然木材，别用那些泡沫板或者塑料的那些材料，高温会令其散发有毒气体。
二、比较了很多热源，包括 陶瓷灯，陶瓷加热片，镍合金加热丝散热片，空调扇等，综合考虑还是红外线理疗灯比较理想，红外热源主要靠辐射导热，可直接作用于目标对象鸟，而不是依靠热空气加热，所以升温很快，不必借助风扇循环就有很好的效果，也不会降低内部湿度，另外红外辐射也有理疗保健效果。我只能找到最低300w的吸顶式的红外灯，实际上比较理想的是200w左右，温度曲线波形更平缓一些。我这600高的箱子用300w的灯温升稍微快了些，从20度加热到30度也就不到两分钟时间，当然也可以考虑用可控硅调整功率，但需要多增设元件，增加故障率，还不如直接靠温控器回差来调整。
三、内部空间要高一些，鸟儿距离顶部至少半米，最好设顶部防护网，以防鸟烫伤或啃咬电线触电，投影尺寸我是按照 400*300 的密胺托盘设计的，可以放在底部方便清理打扫。箱底我就特意不要，下部加装可拆卸的不锈钢隔网就行，这样就不会造成死角垃圾，更干净卫生。鸟的栖杠必须要造成活动可拆卸的，要经常地清理，那东西脏得很快。
四、保温箱要设置换气扇，毕竟那么小的空间，空气流通必须要考虑。我设计了风扇两档调速，平常使用时用低速换新风，同时让内部空气循环流动，加速热交换，尽量降低内部温差；高速档可以给热源急速降温，吹灰尘和异味时使用。因为热空气比较轻会自然上浮，所以内部循环风应该从顶部指向下，但要考虑别直接吹到鸟的身体，另外风扇静音也很重要，噪音太大对于鸟的恢复不利，懂电子的朋友最好能设计上风扇调速功能，平衡上述各因素 。
五、布线走线方面尽量优化，不能裸露接线头，电线尽可能都用桥架线管收纳，以防鸟儿接触啃咬。温控器的质量和稳定性非常重要，因为牵扯到生命安全问题，关乎鸟命一定要选可靠的大厂家产品，最好设有 超高温超低温报警装置。
六、温控器温度探头最好设计成可伸缩可移动式的，以后会放整理箱喂雏鸟，以便调整探头到最合适的位置，并且电线探头一定做好保护，以防鸟嘴啃咬损坏失效。
