B&O蓝牙音箱Beoplay15电池容量升级贴
音箱吧
全部回复
仅看楼主
level 4
nqhjl 楼主
B15的低音做的不错，声音属于两头翘的那种，虽然说不怎么直白，但好在给人的第一耳冲击感强，比较讨好耳朵；怎奈内置电池太小了，两节18650串联，电池容量才2200mah，宣称播放时间24小时，但实测中等音量3-4小时，户外大音量才1.5小时就报没电了，作为一名比特币矿工，经常提着箱子穿梭在各个矿场，成色早就糟蹋成战斗级别了，拆起来毫不心疼[你懂的]
2018年05月28日 11点05分 1
level 4
nqhjl 楼主

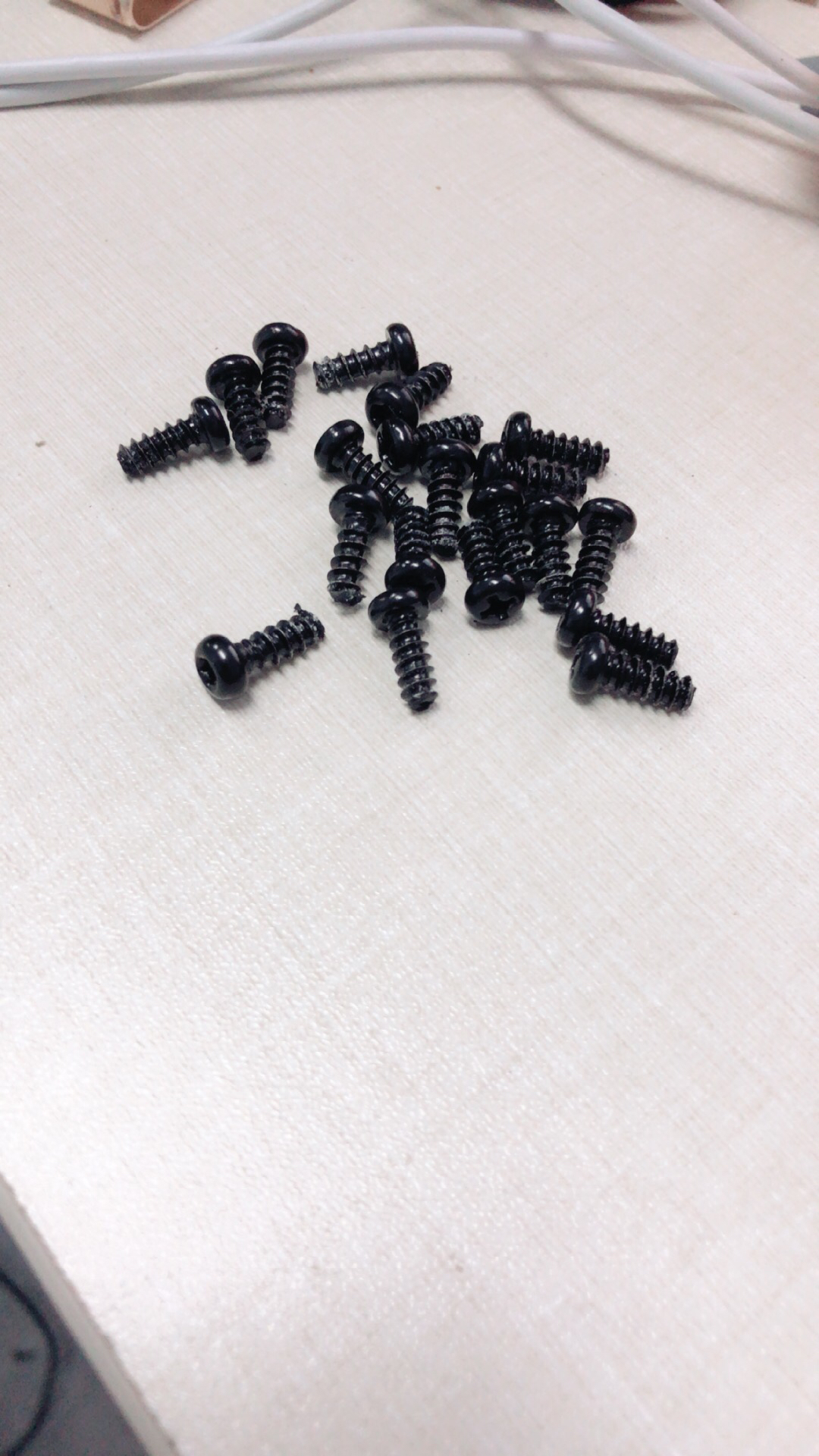

私下底座脚垫，拆下底座；然后拆下四周的四个顶盖螺丝，拆下顶盖
2018年05月28日 11点05分 2
level 4
nqhjl 楼主
当然还有做工一丝不苟但是被我糟蹋成伊拉克成色的中网
2018年05月28日 11点05分 3
level 4
nqhjl 楼主
然后就露出核心科技了，一个四四方方的箱体，低音单元5寸的所以下潜做的还可以，两侧是被动低音震盆，盆体中间有金属块增加重量用于储能，可以提供低音延时功能令低音变得“拖沓”，也可以说叫“丰满”，前后各一个1.5寸中高音单元
2018年05月28日 12点05分 4
level 4
nqhjl 楼主
电池容量2200mah，现在满大街3300mah以上容量的18650，不知道为啥这么贵的箱子用容量这么低的电池，真抠门
2018年05月28日 12点05分 5
level 4
nqhjl 楼主
内部做工真不错，用了大把的螺丝来固定确保内部密闭性；内外连接线的位置也用胶做了密闭处理
2018年05月28日 12点05分 6
level 4
nqhjl 楼主
看上去蛮山寨的低音单元，和两组中高音单元，为了防止低频振动影响高音单元清晰度，专门给高音单元布置了单独的谐振腔“黑色”；机内的连接线全部包裹了泡绵；防止气流摩擦声
2018年05月28日 12点05分 7
level 4
nqhjl 楼主

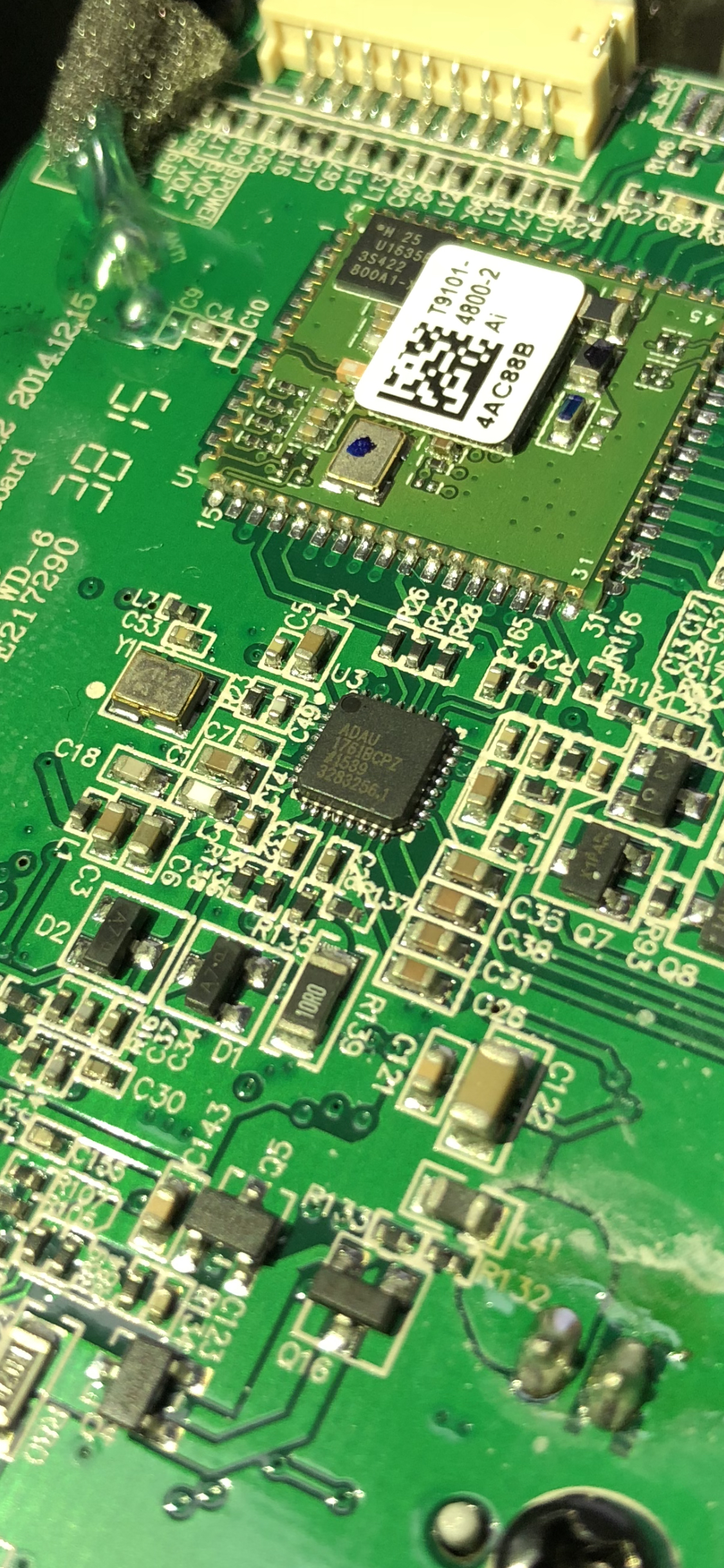

内部分为两个电路板—-电源板和功放板；功放板上可以看到蓝牙模块和DC/DC模块以及一组数字功放
2018年05月28日 12点05分 8
level 4
nqhjl 楼主

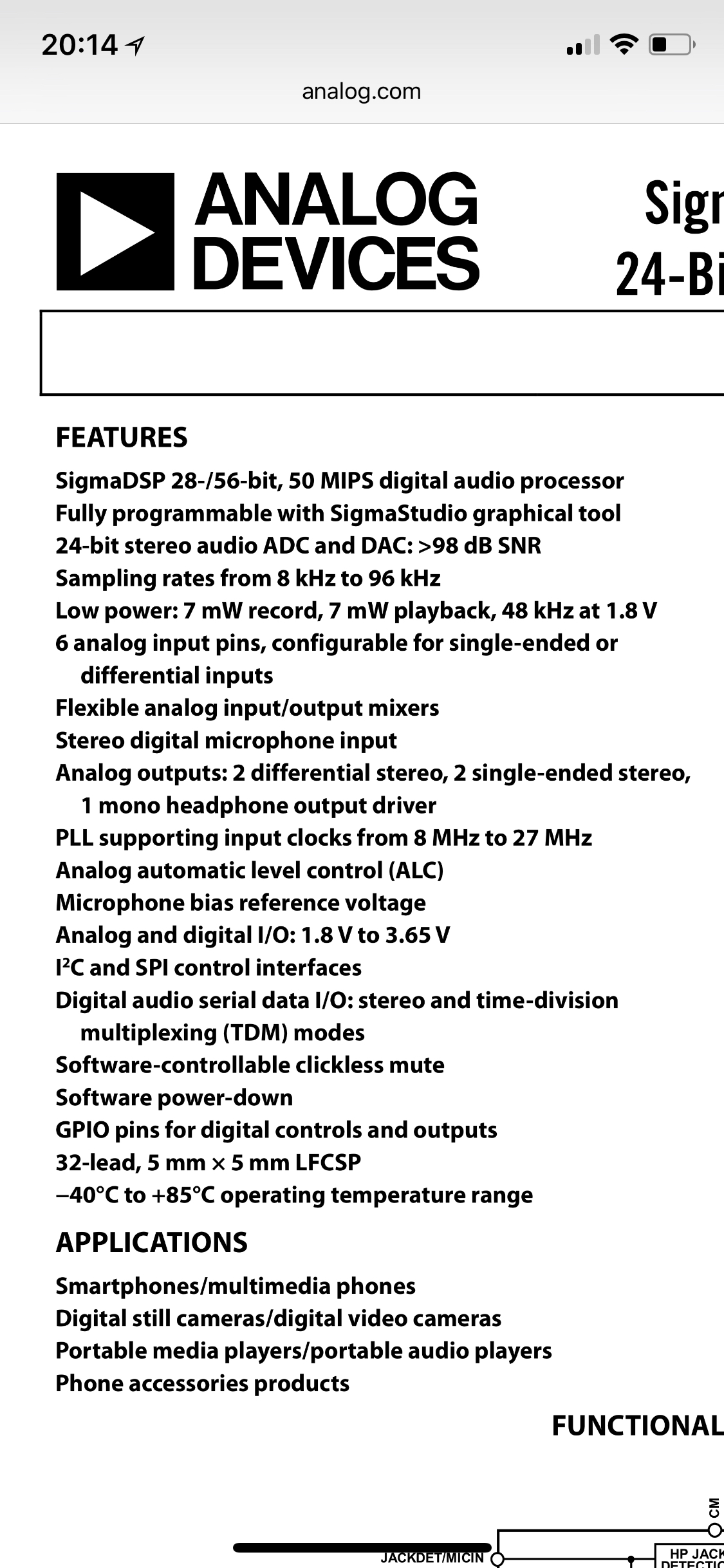

主控MCU用的是AD的1761；具有50MIPS运算能力，完成系统控制及调音等操作，调音应该主要就是等响度控制，低音延时，大音量下的动态压缩防破音等DSP算法
2018年05月28日 12点05分 9
level 4
nqhjl 楼主
电池充放电管理芯片BQ24172；没啥可说的
2018年05月28日 12点05分 10
level 4
nqhjl 楼主

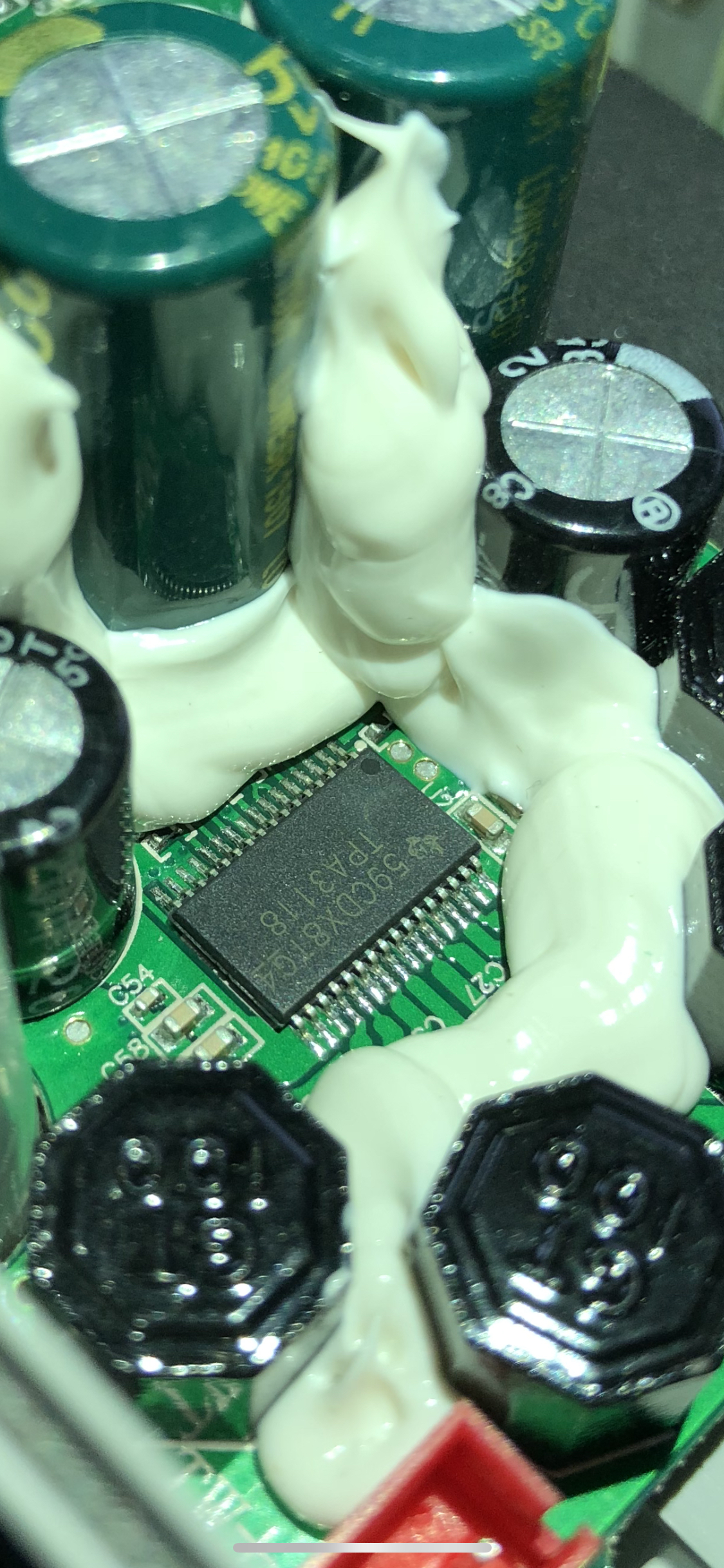

功放IC是TPA3118，也是TI的，最大2x30W输出，应该是一路驱动低音，另一路驱动三个高音单元，DSP电子分频
2018年05月28日 12点05分 11
level 4
nqhjl 楼主
一组升压电路，用于把电池的7.2V泵到TPA3118所需要的20V左右电压
2018年05月28日 12点05分 12
level 4
nqhjl 楼主
这是电池接口，看到这里心凉了一半，原配电池带I2C总线控制的，也就是说带类似于笔记本电池的那种充放电管理IC，意味着就算我并联了电池上去，管理IC认为电池电量用完以后就会通知MCU切断电源，而不是靠实际电压判断，这一点跟我之前改造的哈曼卡顿 Onyx Studio 不同，Onyx的电池接口只有三根线，正 负 NTC，很好改，直接平衡好电压然后并联就可以了。这次用老伎俩应该不好使了，等到电池到了以后再仔细测试吧
2018年05月28日 18点05分 13
level 4
nqhjl 楼主
尝试充电至自动停止，用万用表测量电池端电压为8.2V符合锂电满电电压，这下悬着的心放下了[捂嘴笑]；放电情况不同测了，有旁边两组电池加成，原配电池的电芯控制板会发现：他所需要提供的电流很小，从而延长电池消耗，不会误报给系统自己提前没电的；完事儿复原整套系统，试音没有任何不良；的意义箱体内部空间减少了小小；改善了低音偏浑的情况，听起来更像B17的感觉了呢[捂嘴笑]
2018年05月30日 18点05分 15
level 1
simonlew00
改得好! 产品出于降低成本的需要, 配件往往不够完美, 自己动手丰衣足食!
2018年05月31日 01点05分 16
