萌新又来了，EDGB低功耗改造，GBP可以轻松运行。
gba吧
全部回复
仅看楼主
吧务
level 14
二次元萌物😘 楼主
听说EDGB(LDGB)巨耗电，不信，买了一张，回来一测，果然是耗电之王，估计是所有GBA，GB烧录卡的王！GBP是用7号电池，然后碳性电池只能小电流放电，碱性电池放电电流也不大，镍氢电池也不是什么大电流放电电池，7号电池放电电流又比5号小，综合来讲，GBP使用EDGB够呛。
2018年05月13日 10点05分 1
吧务
level 14
二次元萌物😘 楼主

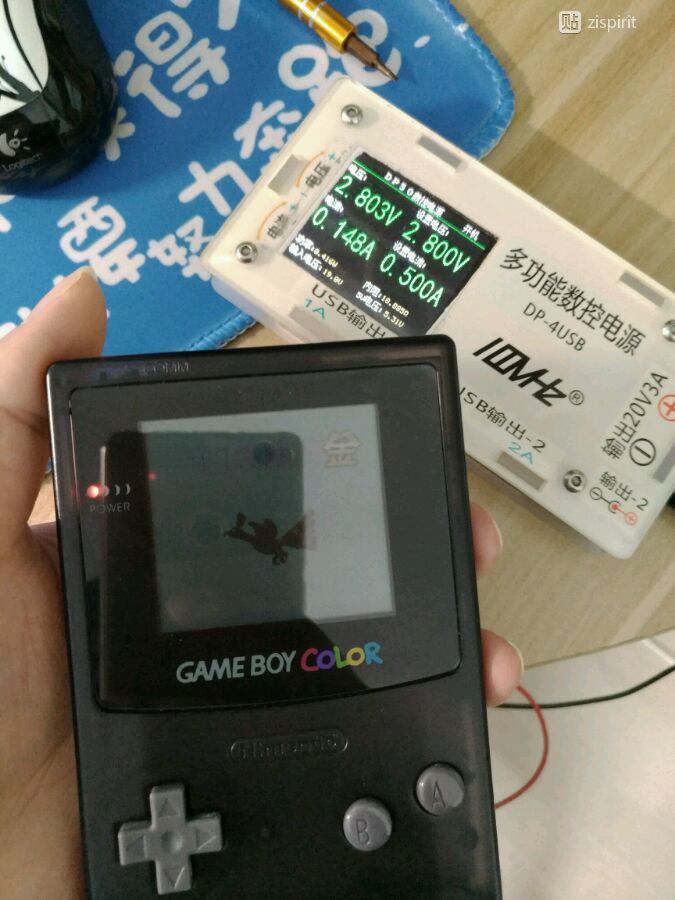

先来个D卡合卡的功耗
2018年05月13日 10点05分 2
吧务
level 14
二次元萌物😘 楼主

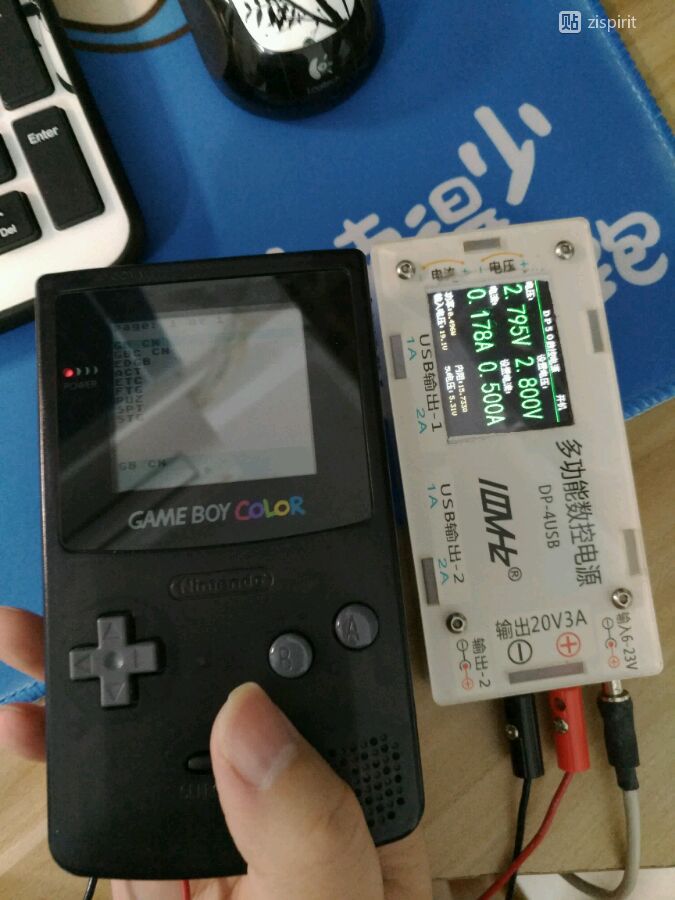

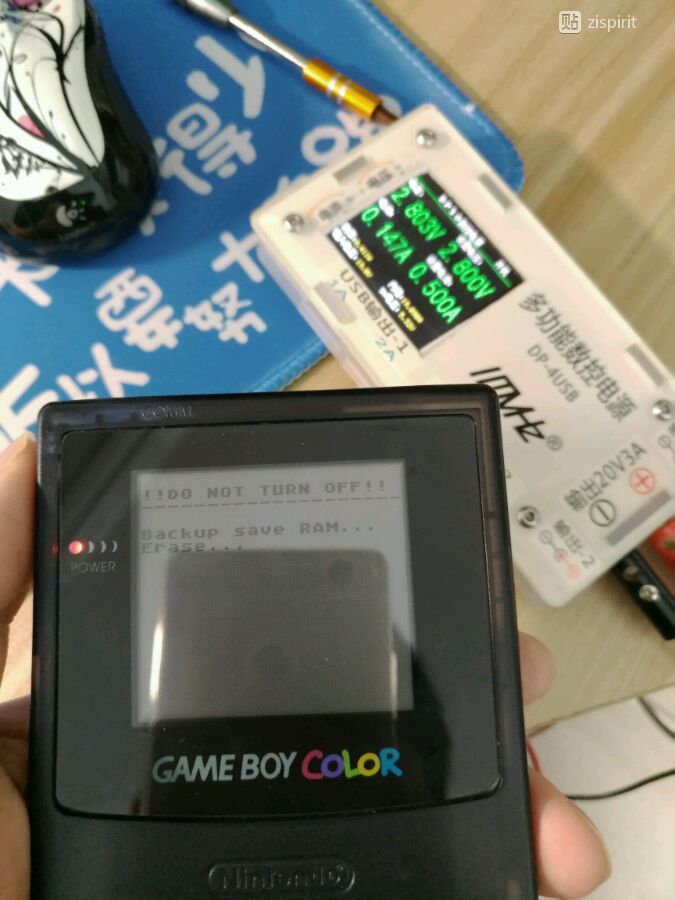

然后是EDGB(LDGB)各个状态下的功耗
2018年05月13日 10点05分 3
吧务
level 14
二次元萌物😘 楼主
再来就是改造后的功耗
2018年05月13日 10点05分 4
吧务
level 14
二次元萌物😘 楼主

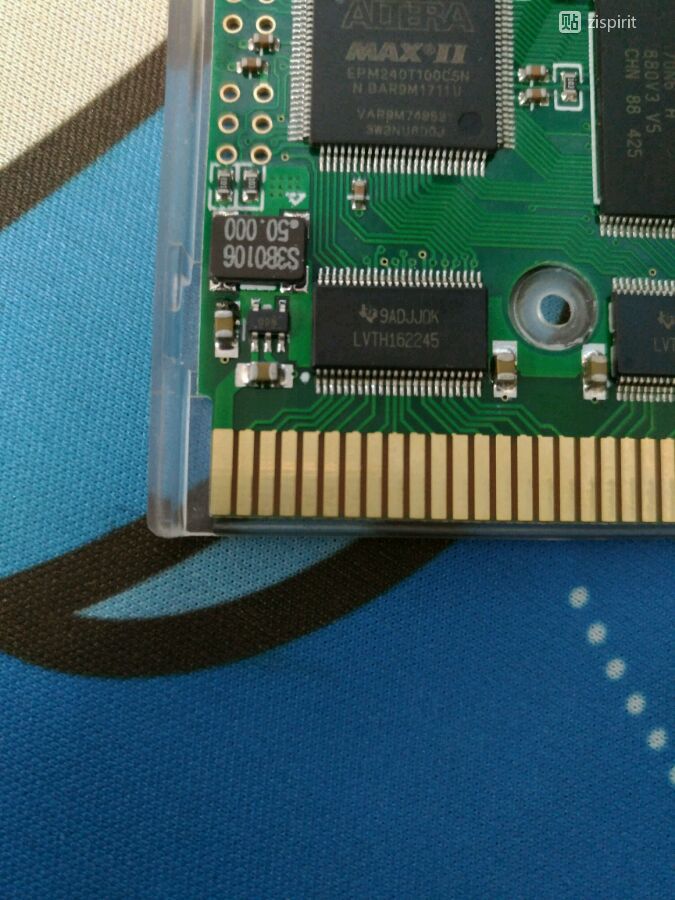

为什么EDGB(LDGB)这么耗电的，其中一个原因就是它用线性降压，图片封装SOT23-5那个5脚小芯片。线性降压输出电流多少，输入电流就是多少，所以这里的效率就是(3.3V * I)/(5V * I)=66%。
2018年05月13日 10点05分 5
吧务
level 14
二次元萌物😘 楼主

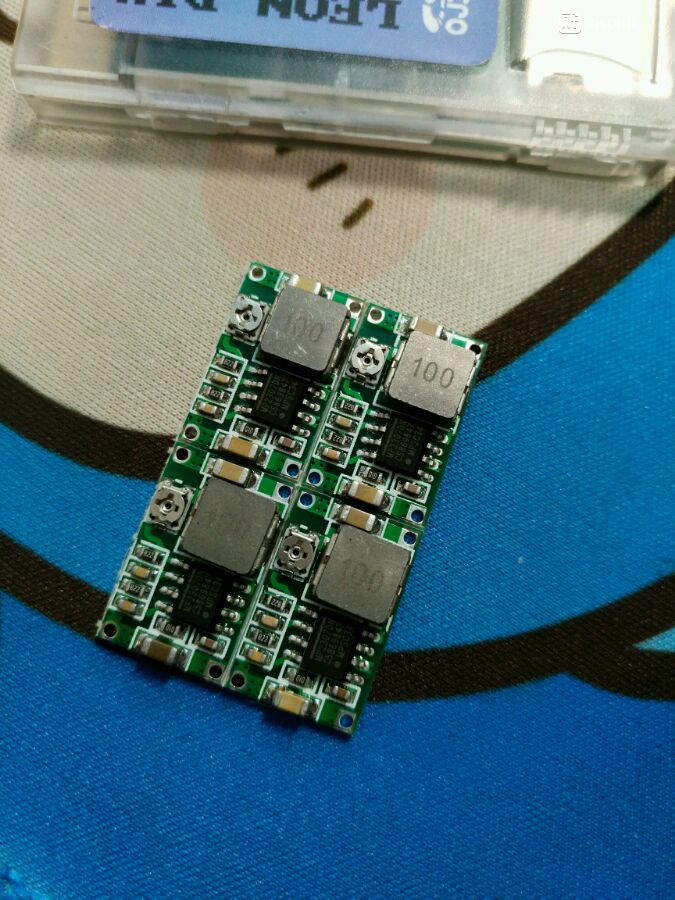

只要把线性降压更换为开关降压，就可以减少功耗了。很多DCDC芯片在小电流低压差时候可以达到95%效率。我直接就选了一款淘宝爆款降压模块。
2018年05月13日 10点05分 6
大牛哥你轻点
那个电位器需要调吗？
2019年09月17日 06点09分
level 11
FUNMUSIC1
哥们，牛[真棒]，莎姐还能这么玩，好奇正版卡的功耗是多少，上次定制了个合卡【手里唯一盗版也是头一次用】，玩的时候发现比正版卡少了好多时间
2018年05月13日 10点05分 7
level 11
幽白黑书
老兄你的技术帖都可以集合成一套教材了[滑稽]
2018年05月13日 10点05分 8
二次元萌物😘
你买吗[滑稽]
2018年05月13日 10点05分
幽白黑书
只要出我就买[滑稽]
2018年05月13日 10点05分
二次元萌物😘
@幽白黑书 999算你一本[滑稽]
2018年05月13日 10点05分
吧务
level 14
二次元萌物😘 楼主
你以为这样装就能盖上上壳？不行的，要这样装。
2018年05月13日 10点05分 9
村松殿😘
手破了[小乖]
2018年05月13日 10点05分
二次元萌物😘
@村松殿😘 帮我贴邦迪[太开心]
2018年05月13日 11点05分
村松殿😘
回复 二次元萌物😘 ：😜ོ哈哈注意一下，不要受伤了
2018年05月13日 12点05分
吧务
level 14
二次元萌物😘 楼主
我用的模块是可调降压，你买跟我一样的就要注意调为3.3V输出。
2018年05月13日 10点05分 10
任天狼1
这个降压模块也需要改动吗？为什么要改动上面的方块？
2018年05月29日 06点05分
二次元萌物😘
@任天狼1 高度
2018年05月29日 06点05分
level 13
暗黑龙皇骑士
[玫瑰]
2018年05月13日 11点05分 11
level 9
Asktowind_EL
ezo有救么
2018年05月13日 12点05分 12
二次元萌物😘
那个卡不涉及降压
2018年05月13日 12点05分
level 14
drooplechina
我已经买了1.5伏的锂电了，不然真是没法g
bp
高亮加edgb
2018年05月13日 12点05分 13
二次元萌物😘
现在问题加运费不用十元解决了解决
2018年05月13日 13点05分
drooplechina
@二次元萌物😘 那是你手艺好啊
2018年05月13日 23点05分
贴吧用户_052GVZ4
锂电很危险，一下就没电[捂嘴笑]其他电池能红灯
2019年10月26日 04点10分
level 12
心灵的冬天♬
看来Omega是装不下这东西的。
2018年05月13日 12点05分 14
level 6
Antigloss
[花心]技术大神
2018年05月13日 12点05分 15
