巨水之贴惨被系统毒吞，悲愤之情无以言表，激情全无留图走人
不过还是要感叹一句我学工科的被选召的孩子惹不起

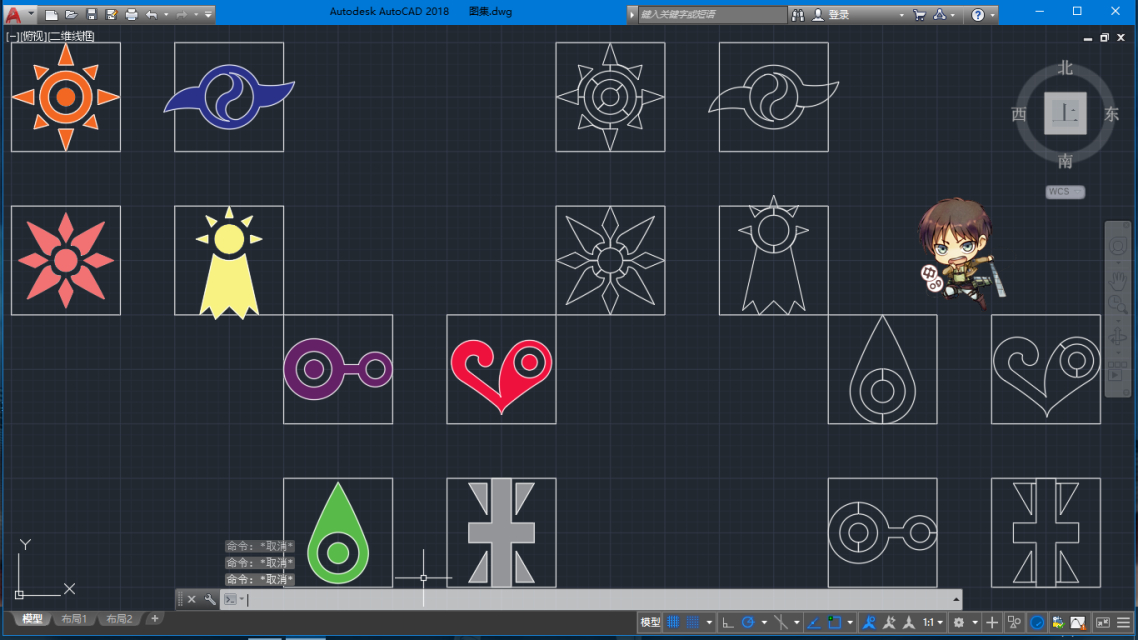

这是一位不善言谈的老年人在青年时代苦于tri.龟速更新而在暑假的两个月内勾勒出的一代徽章CAD图，并最终在学校车间数控机床得以实现梦想的励志故事。

哇哦(・◇・)

可以注意到这里的构设图和实际产品还是有较大的差距，首先设计出来的自然是徽章的原型。

首先迎来的问题便是每个徽章是作为一个整体存在的，大和的友情徽章自然不用考虑这个问题，但如果这时候像太一的大太阳的光芒如果不能与中央的原点连在一起就非常难受了，因此用优美细腻的线条将整体连在一起就是出现的第一个现实的问题，这些问题出现在除了大和之外的所有人徽章当中。

用破线悬挂起来的银[色]徽章(银？不存在的，就是把我卖了我都弄不下这么多银锭，即使楼主是一位整日沉醉在实验室的可爱化工人，也炼不出来这一块一块的银子)。

舍友喊我，我会尽快晚上再回来更我会尽快我会尽快12级萌新永不太监

不管怎么说咱也是个学工科的，对美学实在没什么太大研究，因此在这个一笔勾勒线条的问题上耗了大把的时光（和草稿纸），最后脑子一拍干脆就按最简单的对称细线连起来，再稍微予以简单修饰，毕竟原图还是主要内容，这些地方尽可能的不要反客为主为好，而且在CAD上模拟可以看出细腻的线条对整体的美观影响不大，在合适位置观看并不会影响体验。这里很重要的一点是当初勾勒原图的时候每隔几步楼主便会将此时的线条在很远的位置保存下来以供不时之需，这个细节果然在返工时起到了很大的作用——不然这样的工程量一着不慎真的要重肝一天，心态真的也是爆炸过的。

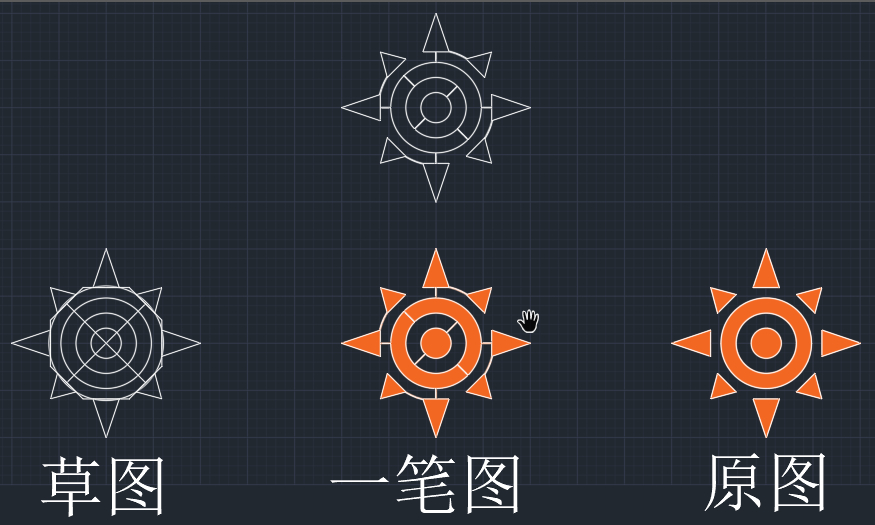

首先来观摩一下勇气徽章：
把原图具象化最难的一点就是把一圈的三角光芒和两个圆圈连在一起，要连成一个封闭图形，在不能有断开同时还要保证不要出现死区（即不要在其中再生成一个形成封闭图形），这一点可以用上色来测验，这里完成的例子就是中间的这个图形，具体的的操作请自行脑补。
再仔细看看让我得以在构画一笔图时不用返工的大功臣草图，说实在的原图成型之后是不可逆把原来的多边形重新补回来的，Ctrl+Z什么的把手摁烂了都不可能，只能眼看着一条条曲线撤销撤销再撤销然后什么都没剩下哭晕在键盘前。

CAD要是深入的话还是挺麻烦的惹，我CAD明明是照要求做的接过才75

厉害！

一个细节——这里的小线段真的是非常细非常细，如图在半径为250912个单位是小线段的宽度仅为20个单位。这是很理想的，在现实中钼丝甚至激光都无法切出这样细的丝（工业上），即使可以切出来风一吹都能断了，因此这里是很理想化的，在最后的修改之中这个比例被大幅度的放大后才得以实现开车不会断，具体的话看心情咯~
最后呢比例被我放大到了这样大才勉强切出来不会断掉：
不过还是因为太细而受压就会弯曲，这里只能见机行事了。

距离一个一个拼出来徽章已经过去将近一年了~感叹一下时间过得好快，去年的现在我应该会又熬夜熬到两三点废寝忘食的画CAD啊，那真的是人生完全是因为兴趣而少有的拼搏啊！

个人最欣赏的友情徽章（并不是因为简单）：
不得不说设计师简直太棒有没有，中间的圆借用的阴阳互抱之意把两人如胶似漆（滑稽）的友谊体现的淋漓尽致，外加两翼仿佛两人迥异的个性由外到内融入到怀抱之中咳咳这个简直是这八个徽章中的代表作，我投入了极大的精力来使两翼沿着各自的棱角平滑的嵌入阴阳鱼的背上，真的是浑然天成
草图虽然精简却是最为精致的形状：
请允许我再吹一波
最后是一个小彩蛋，大家发现了什么？
