非常稳定的自激逆变器，总算的不炸管了
zvs吧
全部回复
仅看楼主
level 7
迷你电子 楼主
非常稳定的自激逆变器，总算的不炸管了
2018年04月22日 01点04分 1
level 7
迷你电子 楼主
输入端加继电器控制，一个二极管防止反接，一个控制关断回路高压防止击穿场管和电池芯片，继电器回路高压可达25v
2018年04月22日 01点04分 2
level 7
迷你电子 楼主
一定要在电源输入端接一个滤波电容，这样给场管起到缓冲稳压的作用，不可省略，否则容易炸管
2018年04月22日 01点04分 3
level 7
迷你电子 楼主
风扇正负极最好也加一个小电容来滤波，有益无害，保护风扇接通电源时产生的瞬间电流冲压，有效保护风扇稳定运行延长其寿命
2018年04月22日 01点04分 4
Catium2006
指甲怎么了？[滑稽]锰掌还是烧的[滑稽]
2018年04月22日 06点04分
迷你电子
回复
孙浩飞翔233
:好像是烧的，太近了焊锡枪烤的
2018年04月22日 07点04分
changkl888
这也是所说的熟手
2025年12月16日 06点12分
level 7
迷你电子 楼主
在后级输出端加一个2w1欧电阻做保护，可以起到输出端偶尔碰一起短路高压回流场管高压导致炸管，等于保险所以一定要接
2018年04月22日 02点04分 5
66Cccfff
2瓦1欧不太够，10瓦的差不多。。
2018年04月22日 02点04分
迷你电子
@66Cccfff 够的，输出电流不大的，长按松开摸电阻也不热
2018年04月22日 02点04分
level 7
迷你电子 楼主

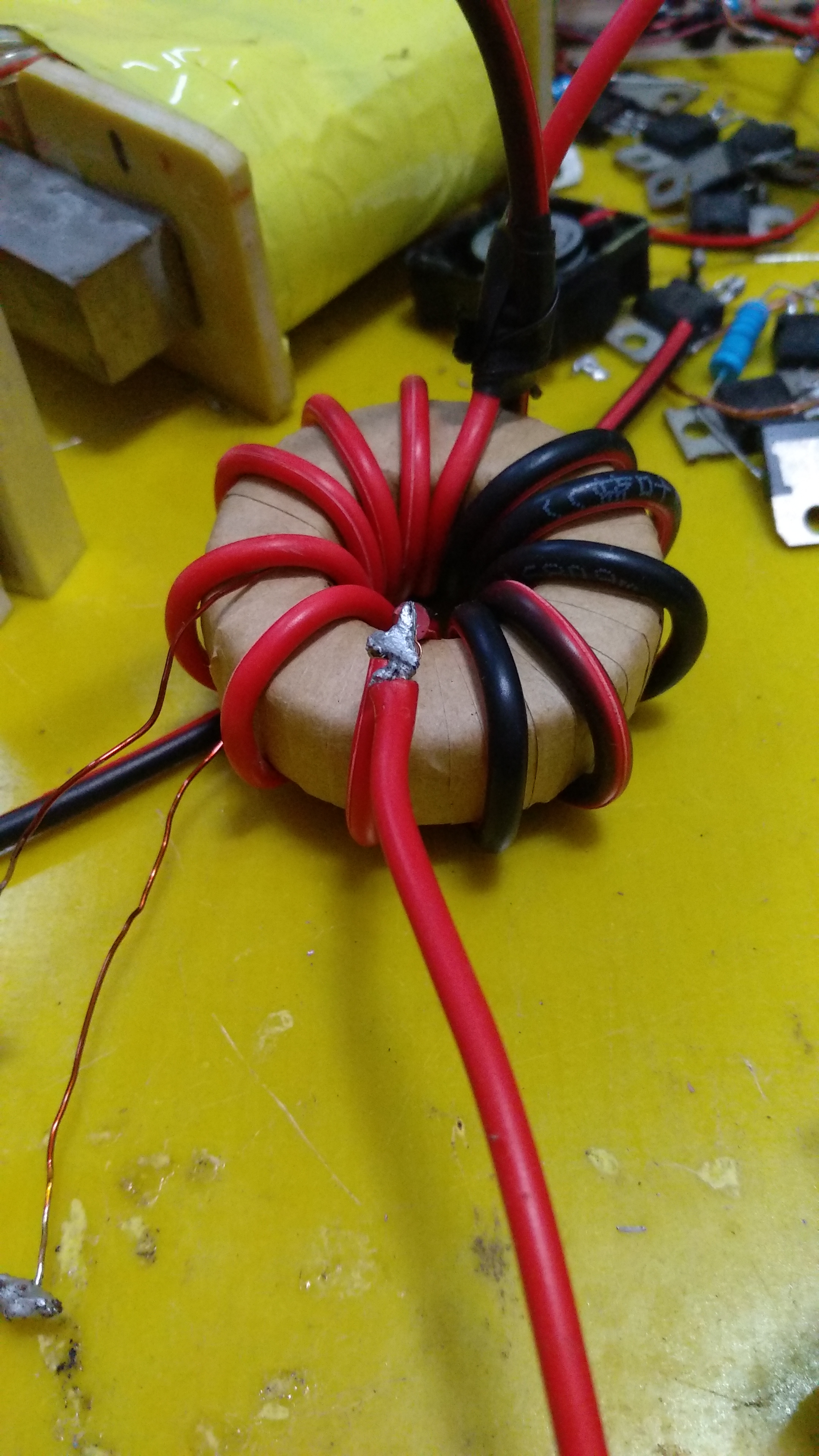

这是自己做的非晶变压器，秒杀200瓦日光灯，现在都是用500瓦灯条试机
2018年04月22日 02点04分 6
66Cccfff
拿1KW老式电丝式电炉试机效果应该不错
2018年04月22日 02点04分
迷你电子
回复 66Cccfff 目前只有这种灯试了
2018年04月22日 02点04分
level 7
迷你电子 楼主

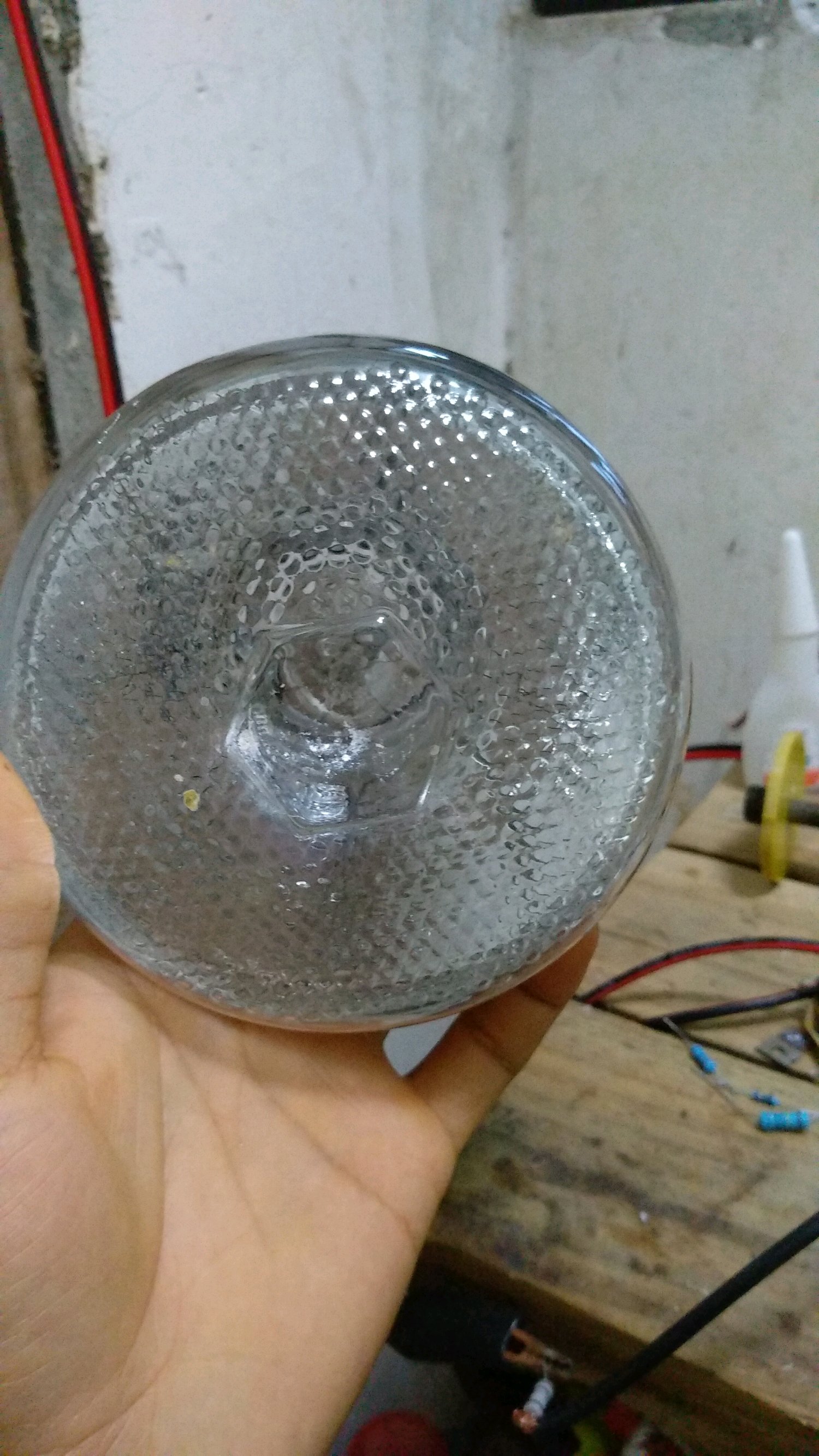

我也不知道为什么不能发视频，发图吧，这是点亮500瓦灯的效果，后级功率可调，简单制作性能却稳定，现在就等一个外壳了
2018年04月22日 02点04分 7
level 7
迷你电子 楼主
我发了很多次，发不了视频
2018年04月22日 02点04分 8
level 14
世界级🌚可爱
疑似zvs前级
2018年04月22日 02点04分 9
迷你电子
挺类似的原理差不多
2018年04月22日 03点04分
level 14
轻语-i
自激本来就比较稳定，过载自己停振
2018年04月22日 03点04分 10
迷你电子
非也，过载直接炸管
2018年04月22日 03点04分
大绅士_H君
@迷你电子 自激停振了不就炸管了嘛[滑稽]
2018年04月22日 08点04分
迷你电子
回复 螺旋升天的🐶公 :正解[滑稽]
2018年04月22日 08点04分
level 7
迷你电子 楼主
空载电流可以吧
2018年04月22日 13点04分 11
steadyfield
空载电流可以降到100mA以下吗?
2018年04月22日 15点04分
迷你电子
回复 steadyfield :你要考虑场管自身驱动电流
2018年04月22日 15点04分
steadyfield
回复 幽梦DIY :驱动电流平均只有几十mA，不可能那么大的
2018年04月23日 00点04分
steadyfield
回复 steadyfield :我说的是主功率电路部分的空载电流能不能降到100mA以下
2018年04月23日 00点04分
level 11
好大一白菜Ω
楼主的非晶什么尺寸的？
2018年04月22日 13点04分 12
迷你电子
非晶磁环尺寸32✘20✘10，次级内绕两层0.51细线用油纸带隔离，初级1.5粗线2×2空载也不会发热但是电压太高不推荐用，我用6×6比较稳定，输出电压也有一千几百伏这样，加后级带300瓦灯也还有210伏左右
2018年04月22日 14点04分
好大一白菜Ω
@迷你电子 一千伏[小乖]为什么空载这么高？是不是线太细了
2018年04月28日 09点04分
迷你电子
回复 igbt♂ :我0.51次级。1.8初级，不信你做个自激，拉个孤能把你吓尿
2018年04月28日 12点04分
迷你电子
回复 igbt♂ :很大很粗带红白色
2018年04月28日 12点04分
level 8
吓娃2
可以带小太阳吗
2018年04月22日 20点04分 13
迷你电子
2百瓦的小太阳吗
2018年04月23日 00点04分
level 7
迷你电子 楼主
来一个千瓦级别的变压器，0.8次级
2018年04月23日 01点04分 14
下甜地血
私聊店铺名，谢谢[乖]
2018年05月01日 11点05分
level 7
迷你电子 楼主
被帅到了
2018年04月23日 02点04分 15
