我按照李明洋的书设计的PIFA天线，仿真时出现了问题，求解答
hfss吧
全部回复
仅看楼主
level 4
脑花沾干碟 楼主
PIFA (E:/PIFA/)
HFSSDesign1 (DrivenModal)
[warning] 'Solve inside' for object 'CapLoad' is unset, due to material assignment change. (10:53:58 上午 4月 16, 2018)
[error] Adaptive solution setup, process hf3d error: The mesh on port P1 is non-planar. Check the port geometry and verify that the mesh accurately represents the port.. (10:56:16 上午 4月 16, 2018)
[error] Simulation completed with execution error on server: Local Machine. (10:56:16 上午 4月 16, 2018)
2018年04月16日 03点04分 1
level 4
脑花沾干碟 楼主
顶
2018年04月16日 07点04分 2
level 1
大桥洪水333
我也是这样，你知道为什么了吗？？
2018年05月28日 13点05分 3
level 8
微波天线工作室

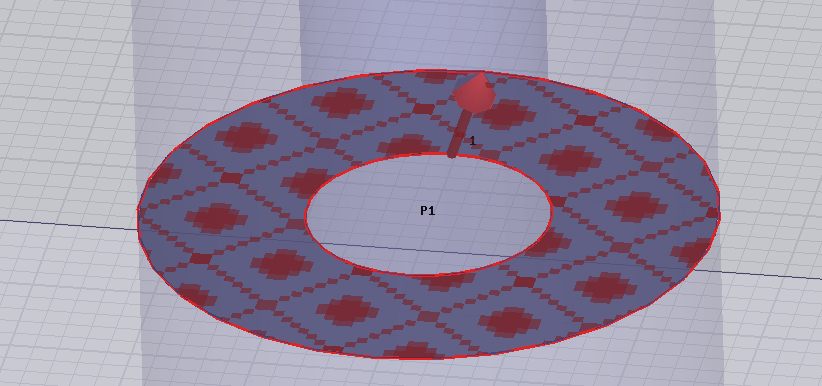

端口设置错误，把端口哪块截个图？
2018年05月29日 07点05分 4
level 1
vhbcdgj
这个怎么解决？
2019年04月23日 10点04分 5
level 1
谷雨花米
请问楼主解决了吗，我也是同样的问题，在做PIFA天线设计时遇到的
2019年06月03日 12点06分 6
level 1
谷雨花米
2019年06月03日 12点06分 7
刻氪课克客Ω
我改成了集总端口激励，然后就没问题了
2019年07月26日 12点07分
level 1
uuu会
有HFSS15吗
2019年06月03日 20点06分 8
level 4
尔等随我骑驴º
集总端口激励就没问题了
2019年09月17日 06点09分 10
是记忆太拥挤a
你好，请问怎么设置的，可以详细一点吗
2020年08月05日 03点08分
尔等随我骑驴º
刚看到消息，就是激励设置选择集总端口激励，在波端口下面
2020年09月24日 11点09分
GTX🌐
@尔等随我骑驴º 请问激励设置在哪
2022年04月21日 08点04分
我要睡了斯利普
@尔等随我骑驴º 你好，请问具体怎么实现[泪][泪][泪]
2023年04月08日 09点04分
level 4
尔等随我骑驴º
方向没规定好
2019年09月17日 06点09分 11
level 1
枫岩锐
感觉李明洋这书问题还不少
2020年12月17日 13点12分 12
level 1
枫岩锐
在Attribute 中把solve inside √上，就不会出现这个警告了
2020年12月17日 13点12分 13
贴吧用户_QNCAPDR
你好 哪里有attribute哇
2021年06月25日 16点06分
GTX🌐
材料选pec这个选项为什么√不上
2022年04月21日 08点04分
贴吧用户_6S5ySZA1K
@贴吧用户_QNCAPDR 材料属性里就有的选
2022年08月28日 16点08分
风中子叶1314
@GTX🌐 解决为什么选不上了吗
2023年05月19日 09点05分
level 10
劏🐔
李明洋的书有些坐标和设置错误，自己摸索吧[滑稽]
2020年12月18日 15点12分 14
贴吧用户_QS744QE
大哥，PIFA天线指教一下，收费也可以
2023年03月01日 08点03分
贴吧用户_QS744QE
做不出来，感觉书上积分线是错的
2023年03月01日 08点03分
我要睡了斯利普
@贴吧用户_QS744QE 哥，在吗？我现在也遇到这个问题，最开始遇到过，但是之前好像阴差阳错成功了，现在又好像不行了
2023年04月08日 09点04分
贴吧用户_QS744QE
@我要睡了斯利普 我换激励方式了
2023年04月13日 10点04分
level 1
欢乐丰收
2022年03月22日 06点03分 15
我要睡了斯利普
请问一下你会解决这个问题吗？
2023年04月10日 00点04分
level 1
小777777655
execution error on server:local machine
2023年04月16日 15点04分 16
