求助，PROE转CAD后尺寸单位变成英寸了，
proe吧
全部回复
仅看楼主
level 11
俊耀。
楼主
求助，这样才能在CAD中标注尺寸用毫米？
2018年04月05日 15点04分
1
level 11
俊耀。
楼主
求大神帮忙
2018年04月05日 15点04分
2
level 11
俊耀。
楼主

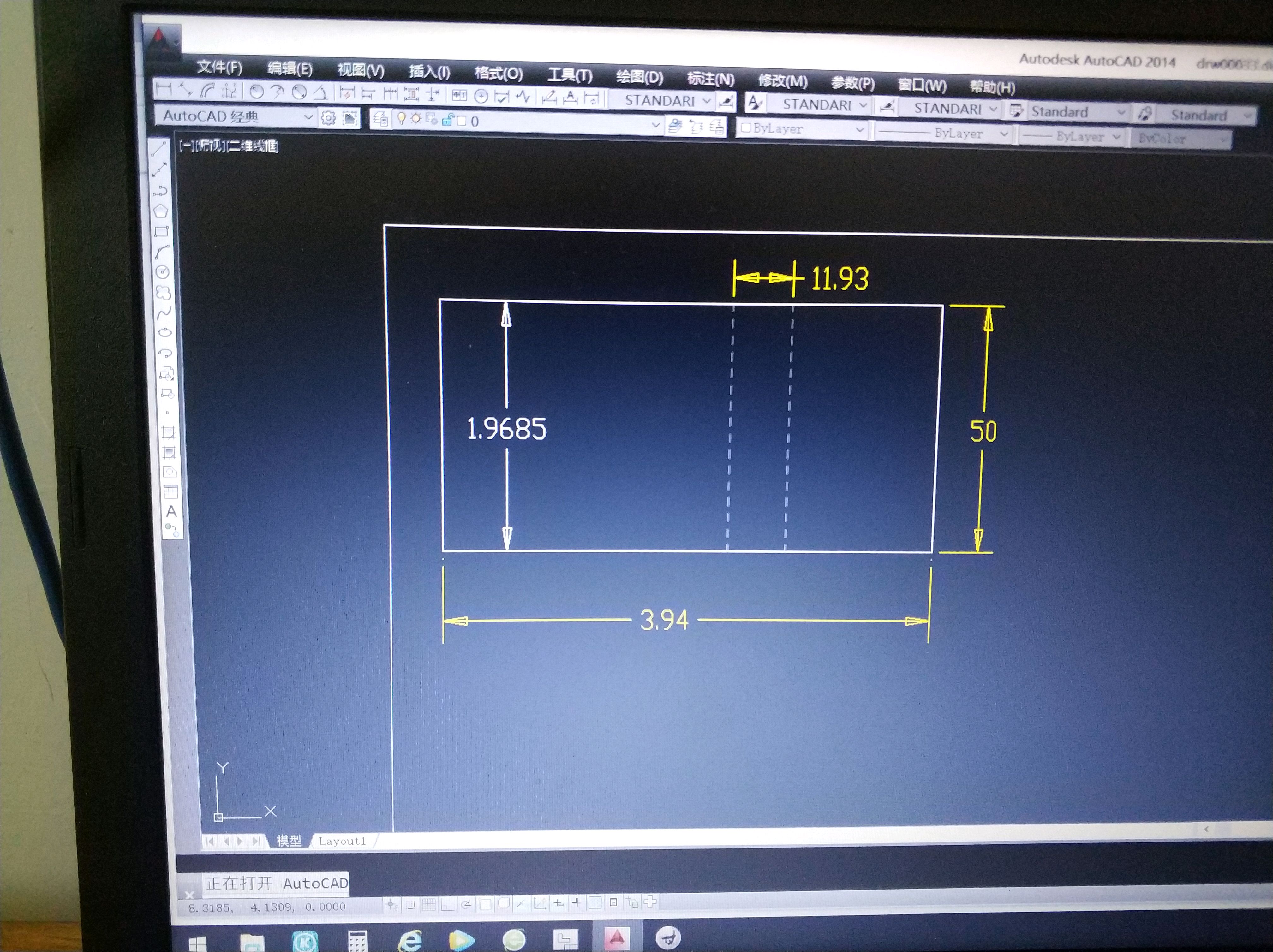

图片中黄色标注是在PROE里面标准点，白色的标注说再CAD里面标注的，变成英寸了。
2018年04月05日 15点04分
3
level 13
一直很爱你妹
绘图属性里面设置单位为公制！
2018年04月06日 01点04分
4
俊耀。
吧主，麻烦您说详细点，谢谢啦
2018年04月06日 02点04分
一直很爱你妹
@俊耀。
工程图里面，找到绘图属性-drawing_units 改成mm，或者你把 drawing_units mm 复制到配置文件里面！
2018年04月06日 02点04分
欵款
正解
2020年03月18日 02点03分
Hodson124
@一直很爱你妹
请问这个按钮在哪里？proe绘图界面找不到呀？
2020年12月14日 06点12分
level 10
旁观者Dragon
不改动配置文件的话，在CAD里直接框选再输入命令SC，再输入25.4（放大25.4倍）。
2018年04月21日 15点04分
5
level 7
hwp8812
放大25.4倍
2018年04月22日 05点04分
7
欵款
改配置比这个省事
2020年03月18日 02点03分
level 7
跟着大柱子
CAD里可以设置标注样式，单位改为毫米
2018年04月22日 09点04分
8
欵款
错！
2020年03月18日 02点03分
