各位熟悉的老吧友、初次见面的新吧友，大家好！
有一段时间没来水帖了。
非常感谢大家这么长久以来对苍炎的支持。
这灯板真是做了蛮久的……从前年就打算做灯板，去年就想发售，结果一直拖到现在。
拖了这么久，其实原因有很多，当然最主要的原因还是自己一直对设计不是最满意，总是在改，改来改去是很耽误时间的。
这次灯板的编号是BFGFSA39，前面的意义大家就不要深究了，后面的39是说这个其实是第39款改进版……
打样过很多次样板，尝试过很多方案，最后才确定了现在的款式。
写这个帖子的时候，偶然反应过来马上就要到愚人节了，其实我纠结了好久要不要拖到愚人节这个“好日子”再公开和发售。后来想想还是算了，不差这几天了，早点发售让大家早点用上吧。
这次的新品名字叫 苍炎极光幻彩灯板。
它有个英文名叫Aurora，也就是极光的意思，音译也有人写作 欧若拉，和14年前张韶涵唱的那首《欧若拉》同名。
起这个名字是想给这款灯板一个美好的寓意，希望这款灯板发出的光能像极光一样美丽。
这次苍炎的灯板，相比目前同类产品主要特点有以下这些：
★可以同时兼容VLX和TE两种键位布局的框体。
★在标准VLX和TE键位布局下，可以使用微动尺寸较大的清水旋式透明按键。
★完美支持TE2框体的灯板安装孔。
★无灯板安装螺丝柱的框体也可以安装苍炎灯板，且不需在按键上打孔，拆装都很方便。
★每个按钮配有4颗LED灯，相比传统灯板，发光更加均匀。
★灯板全套共可同时带动76颗RGB灯珠。
★有简易模式，最少只需一个按键切换灯光模式，一根电源线即可使用。
★灯板的摇杆部分可以同时兼容三和摇杆和清水摇杆，且不会因为灯板而减少摇杆露出面板的长度。
★灯板的摇杆部分可以安装到Hori、Madcatz这种自带十字形摇杆安装架的面板上。
★接线相对简单简洁。
★部分框体可选配2个灯条，灯条可以根据框体定做形状（如D大定制侧灯）。
★优化了灯板功耗，相比目前同类产品较为省电，降低USB线供电的压力。
★优化了灯效的显示效果，低亮度或者在颜色和亮度变化时，灯板不会有闪烁或者断层现象。
★目前内置了约20种灯效。
★附带升级功能，但是这次灯板芯片容量有限，仅支持到灯效容量写满和修复灯效bug。
目前已知可以兼容的框体有：
Hori大部分VLX布局框体，且可以使用清水旋式透明按键（V3SA、VXSA、V4隼以及其他V系列，VLX均可使用）
Mad Catz的绝大多数TE布局框体，且可以使用清水旋式透明按键（TE1，TE亚白，TE红黑，TE2）
拳霸系列（大部分应该都可以使用，自己亲测过的有 拳霸Q1、拳霸Q4，其他例如Q2、Q3、Q5能否使用还未知）
D大所有框体
午夜所有框体
铁魂所有框体
卓科的天琴座、武仙座、高模系列、框体系列
狼博士的框体
K6框体
麒麟框体
直隶格斗
战神系列
雷蛇系列（不可使用清水旋式透明，三和透明勉强可用）
讯佳G4（非标准VLX布局，尺寸偏差较小，仅不可使用清水旋式透明）

在此以尺寸较小的拳霸q1框体为例：
目前已知不可用的框体有：
Hori刃系列（键位孔差别太大了）
酷宾士R3（非标准VLX布局和TE布局，尺寸偏差较大）
公馆（收线盒太大导致灯板安装不上）
市面框体和摇杆品牌众多，家里有20多个摇杆和框体，外加借朋友的摇杆测试，反正能尝试的我也都尝试了，确实个人精力有限，如果有其他可以兼容的框体或者不能兼容的框体，欢迎各位朋友告知~
这次灯板做的是白色的电路板，灯板主要分为3个部分，按键灯板（主芯片部分）、摇杆灯板 和 Start键灯板。3部分安装的时候都无需钻孔。

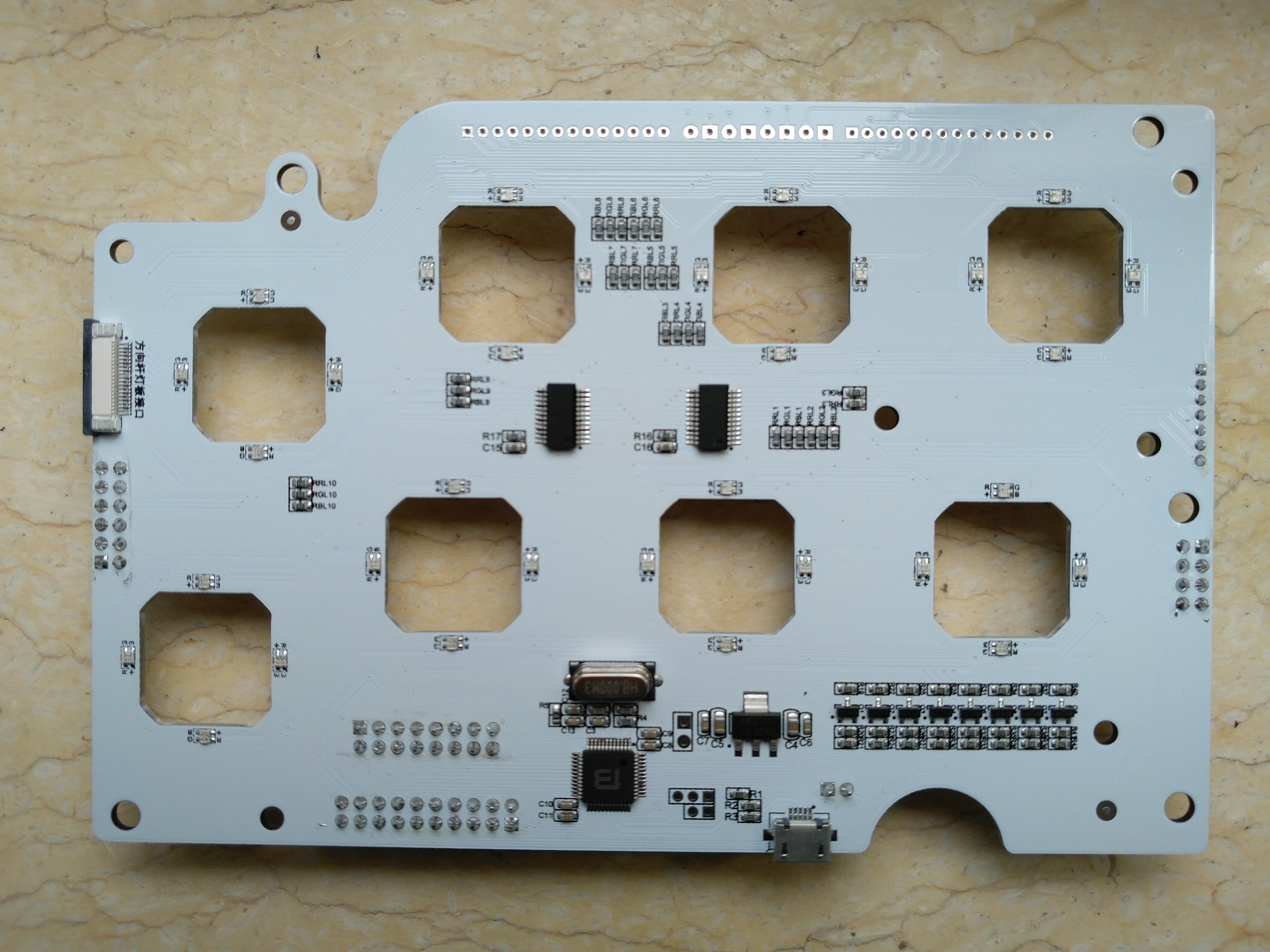

其中按键灯板部分，固定使用了立式不干胶底座，可以直接粘到无灯板安装柱的框体上，而且结实牢固
摇杆灯板部分，造型设计兼容三和摇杆铁板和清水摇杆铁板，且可以安装到带摇杆安装架的框体上，尺寸可以放得开。
例如上图是一张MADCATZ TE2的方向杆安装架安装苍炎摇杆灯板的图，没接线，只是示意。

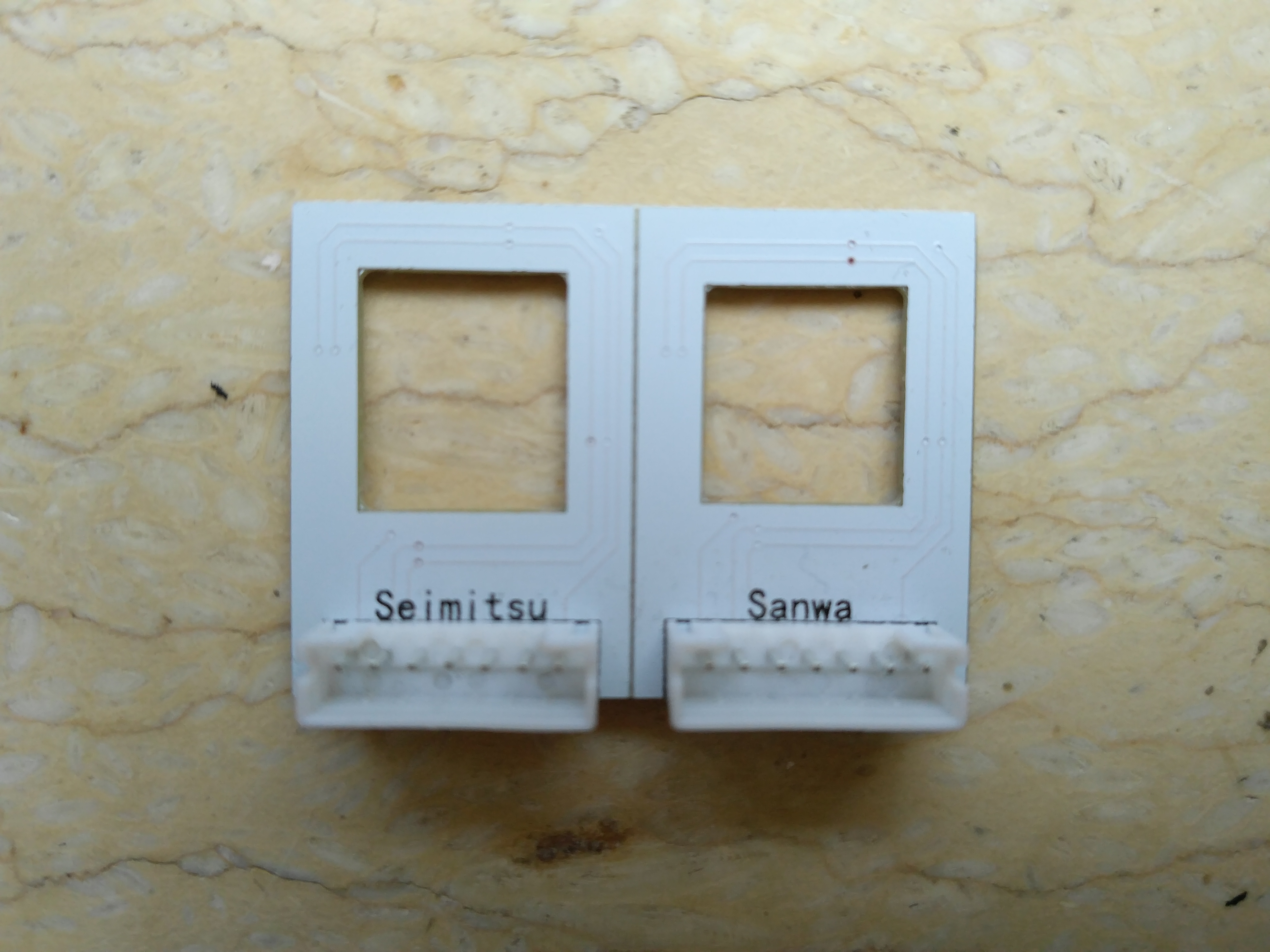

Start键灯板部分，做了两种规格的小灯板，一种写着sanwa尺寸的可以直接扣在三和24mm透明按键的微动上，另一种写着seimitsu尺寸的可以直接扣在清水和拳霸24mm透明按键的微动上。
有点小遗憾的是，sanwa款的小灯板卡扣比较松……建议想用三和24mm透明按键的朋友，再用热熔胶固定一下。如果没有热熔胶，我这里也有拳霸24mm白透按键，也不贵，配合seimitsu款小灯板卡的非常紧……

其实做这个灯板的初衷，是自己也一直很想做一个漂亮的摇杆，我也是一名摇杆爱好者，喜欢DIY，也喜欢光污染。
去年四月发售2.0的时候，我在帖子里写到，苍炎和云豹在设计理念上是所有不同的。那现在苍炎的灯板也发售了，至于有什么不同，就等大家自己去发现和理解了。
在造型的设计上，因诸多框体内部造型各不相同，为了兼容更多框体，所以对孔位尺寸和位置都有做一些特殊设计。按键灯板和摇杆灯板分别已经申请了多项专利，希望同行能手下留情，尊重一下他人的劳动成果。
在接口的设计上，尽量的精简化。摇杆芯片与灯板的链接，只需要一根大排线即可完成。而且，如果摇杆芯片是用的非共地芯片，或不想要太复杂的功能，只需要接一根2P电源线给其供电，就可以正常使用。
在安装方法的设计上，我个人追求的是无破坏无暴力安装方式，所以选择了用立式不干胶底座来固定灯板。如果某一天真的要拆卸灯板了，我觉得宁愿花一点时间去除胶痕也比按钮被钻孔后无法修复要好。
在灯光控制的设计上，因大部分框体的功能按键数量有限，为了节省按键数量，这次灯板仅需额外多接一个按钮就可以使用全部功能。
在灯光效果的设计上，我觉得灯光要优雅，要柔和，可能这么说有点抽象，就表现来说，在颜色的变换和过渡上苍炎灯板会表现的比较自然一些。
在颜色可选的数量上，之前有人问我“你的灯板有多少种颜色”，我也不知道这个问题该怎么回答，因为我觉得五彩斑斓的世界不是仅用几种颜色可以定义的。
这次灯板在选色的时候，只要按住按钮不松手，颜色就会渐渐变化，按的时间不一样长颜色也会不同。如果想直接选择比较纯的颜色，灯板有13种内置色，可以直接调用。
至于售价，这个问题其实是我纠结了最久的。
在研发的这一年半里，这个灯板的开销其实是蛮大的。
为了不断的调整可以兼容多一些框体的造型，不断的测数据改尺寸改设计，打了很多次样板，因为灯板的尺寸稍大，打样的费用不菲。
期间也买了很多元器件和工具，外加申请专利的费用。实话实说，这次灯板一共做了120套，即使是按照200一套卖，我也是真的亏钱的……
我也不是想跟大家诉苦和哭穷，也不是想博得大家的同情心，别人相不相信也无所谓……
毕竟是我自己选择了这条路，那么困难和后果就都是要我自己来承担的，这个我是早已经想明白的了。
这次灯板原定价168，毕竟是新品，给大家做个福利，福利价138不包邮。
做这个价格，也是有原因的……以往，大家购买苍炎芯片如果有损坏，我是以换代修的。
因为这次就只做了120套，如果卖完了近期也不打算再产，下一批什么时间再出时间未定，只能说今年内。
所以，如果出现了灯板有损坏的情况，那我这边是没有多余的库存来给大家做更换的……如果有哪里坏了，小问题都可以寄回来修。
话虽然这么说，但是我对自己的灯板的做工还是很有信心的。
不谈功能和性能，就只说质量和做工，以前大家反馈的各种建议和改进，凡是能解决能改善的我基本都做到了。
苍炎2.0芯片是去年4月份发售的，到现在也近一年时间了。在这段时间里，卖出去的芯片仅有一个被静电击穿引脚造成损坏的，仅此一例……
138不包邮，如果有朋友还是觉得贵的话，可以对比下同类产品的售价和功能。
确实，玩灯的成本要偏高一些，不仅仅是要买灯板，还需要买透明按键和透明摇杆球，有些可能还需要框体的支持。但终归来说，灯可有可无，毕竟装了灯板并不会提高你的水平。
我想尽量地为大家玩灯降低一点成本，所以也特意从拳霸公司拿了一批拳霸透明按键卖。
相比三和清水的透明按键要16-18元一颗，拳霸的透明按键只要6元一颗，而且手感不错，个人感觉按键力度介于三和与清水之间，如果对按键要求不是特别高，可以考虑拳霸透明按键作为灯光的入门体验，算是个比较有性价比的选择。
惯例，再说说题外话吧~
之前其实有一阵子感觉贴吧挺冷清的……也许是因为圈子里缺少新品来刺激，也许是因为老玩家的热情渐渐褪去，当然也有可能是大神们在憋大招。
可能很多人觉得，摇杆DIY，就是买个框体，买个芯片，买个摇杆和按钮，拼起来就行了，DIY过程就此结束了。
但是我觉得，其实这仅仅是一个开始，而且是踏上了一条不归路……
老外有很多喜欢折腾的大神们，其实我们国内也有。近段时间有不少大神们不断的把自己的想法和灵感付诸于行动——怎么办做了好几款好评不断的otto改造套件；baby奥买噶自学SW连着设计了好几款全铝CNC一体框；懒癌晚期的午夜大神也说要设计全新的翻盖框；新品牌铁魂摇杆也以沉稳的设计和漂亮的外观展现在大家的面前……
现在越来越多的创意、新的想法和设计出现在大家面前，我感觉现在国内摇杆圈子也越来越成熟和充满生机。
其实我也在不断的研究新东西，现在和怎么办大神一起研究光飞和新的摇杆结构，刚自学了SW准备与可乐猪一起研究新的摇杆框体，在与卓科老板晚上聊关于机械按钮手感的问题上我也收获了很多。研究这些东西什么时候会有成果，我不知道……研究这些东西有没有市场能不能赚钱，我也不知道……虽然我是一名商人，但其实我和大家一样，也是一名普通的摇杆爱好者，热爱着这个圈子，我希望我能跟志同道合的朋友一起研究新东西，也希望能和同行彼此尊敬互帮互助达到共赢。如果我有好的想法和设计，我会努力把它实现然后让他们带给大家新的体验的。
我希望这个圈子里会有更多新的想法和设计。
以往贴吧好像没有什么太多赞助，从今天开始，为了能鼓励更多有创意的人去实现自己的想法和设计，也为了感谢吧友们对我的支持，我也来做点赞助吧~
从今往后只要是创新类的精品贴、或者是数据资料准备充分的资料贴，都可以获赠苍炎2.0芯片一套。
第一次做灯板，难免会在设计上有缺陷和不足，希望大家能积极的提出来，企鹅群：587957917，企鹅号：1357219514，欢迎各位向我反馈和提改进建议。
灯，是一种装饰、是一种衬托，能让光点缀你的摇杆，如果你想给自己的装备增加一点色彩，也许苍炎极光幻彩灯板会是你一个不错的选择~
