先上整体图，你们随意插楼，我有稿子，复制很快，也可以点击右上方“只看楼主”

混图吧十多年，一直看你们整那些鞋盒机箱，铝合金机箱，角钢机箱，我也想整一个，但是一直懒得弄，最近终于下决心搞一个，所以就有了这个东西。
需要说明，这个机箱并不满意，因为是第一次搞，很多尺寸都没仔细测量，只是大概的数，而且拼装的时候发现有很多没考虑到的问题，后面都会提到。

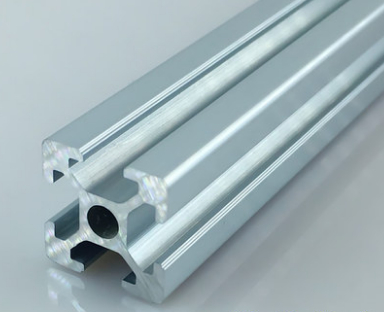

使用的材料是欧标2020铝型材，欧标和国标的区别是欧标的边角比较圆，国标的比较直，咯手。2020指的是截面长宽各20mm
前面说了，尺寸没仔细测量，只是大概的数，计划装好后根据实际情况再加工，所以材料之间用的是连接件连接，没有选择打孔。
整体组装用了半个多小时，因为是自己设计的，脑中早已经有大概的样式，如果没计划的话，大概得1小时。

这个是后面图，上下4个角突出一截，这不是故意的，而是设计失误。

为了说明，标示一下各部件的名称，宽就不标了，应该都明白
深（长）、高、宽是确定整体大小的，确定的标准就是你用什么主板和什么电源，以及电源是怎么放置的。
我这里使用的是小mATX主板，下面普及一下主板尺寸：标准ATX大板尺寸一般为305mm*244mm，就是4条内存槽，内存槽右上角也有螺丝孔的那种，很多大板型的中端主板其实都是缩水的ATX规格，窄了1~50px。
标准mATX小板的尺寸则为244mm*244mm，也就是宽度和ATX一样，长度上少了3个扩展槽，但是大多数mATX主板都是像我这种，只有2条内存的缩水mATX版型。
第三种常见的板型就是ITX了，尺寸为170mm*170mm，是方形的，只有一条扩展槽，梅捷和铭瑄这两家喜欢出加强版ITX，尺寸是17x19，多出一条扩展槽。

成本多少钱

前排
！

当初设计的时候，主板的上面2个螺丝孔位计划是定到上方边框，中间和下边的左侧孔位定在后立柱，中间和下边的右侧孔位定在横杠。
但是实际装上发现，后方那根10cm的宽杠正好挡在键鼠口上，导致键鼠不能插，没办法把主板整体下移，最下面SATA接口附近那个螺丝孔位就悬空了 。
后立柱部分，本来是打算做双层立柱，内侧立柱用于固定主板，然后外侧立柱才是边框，这样就能把主板后侧接口做成“内凹”效果，不论是避免磕碰插头，还是理线，都会很好看。
但是设计的时候脑子少根弦，没考虑两根立柱之间的距离，导致两根立柱理论上是紧挨着的，而且因为连接件也有长度，实际上装完之后立柱会突出0.5cm，这个问题只能之后再加工解决了。
横杠部分，整体长度是由你想给机箱内部多少空间决定的，我这个因为以后可能要挂装硬盘，或风扇，所以在前面留了4cm的空隙，你如果喜欢也可以挂冷排。
背面横杠是用来固定主板的，如果是设计好的，位置是不能变的。正面的横杠不是必须，我这里的2根是起保护作用，防止敞开太大碰到里面。
宽度是由3个因素决定：散热器高度、显卡高度、电源宽度，散热器和显卡我不考虑，你们自己量，因为我的宽度是由电源决定的。

电源我使用的是TFX电源，这是一种略微少见的电源，主要见于各种小型办公用品牌机，有当单位计算机管理员的朋友应该熟悉，尺寸是宽85mm x 高65mm x 长175mm，选择10cm是因为服务器1U电源的宽度是10cm。另外一般TFX风扇都会突出一块，下面多一条宽杠正好卡在这个凸起上。CPU4p用了延长线。

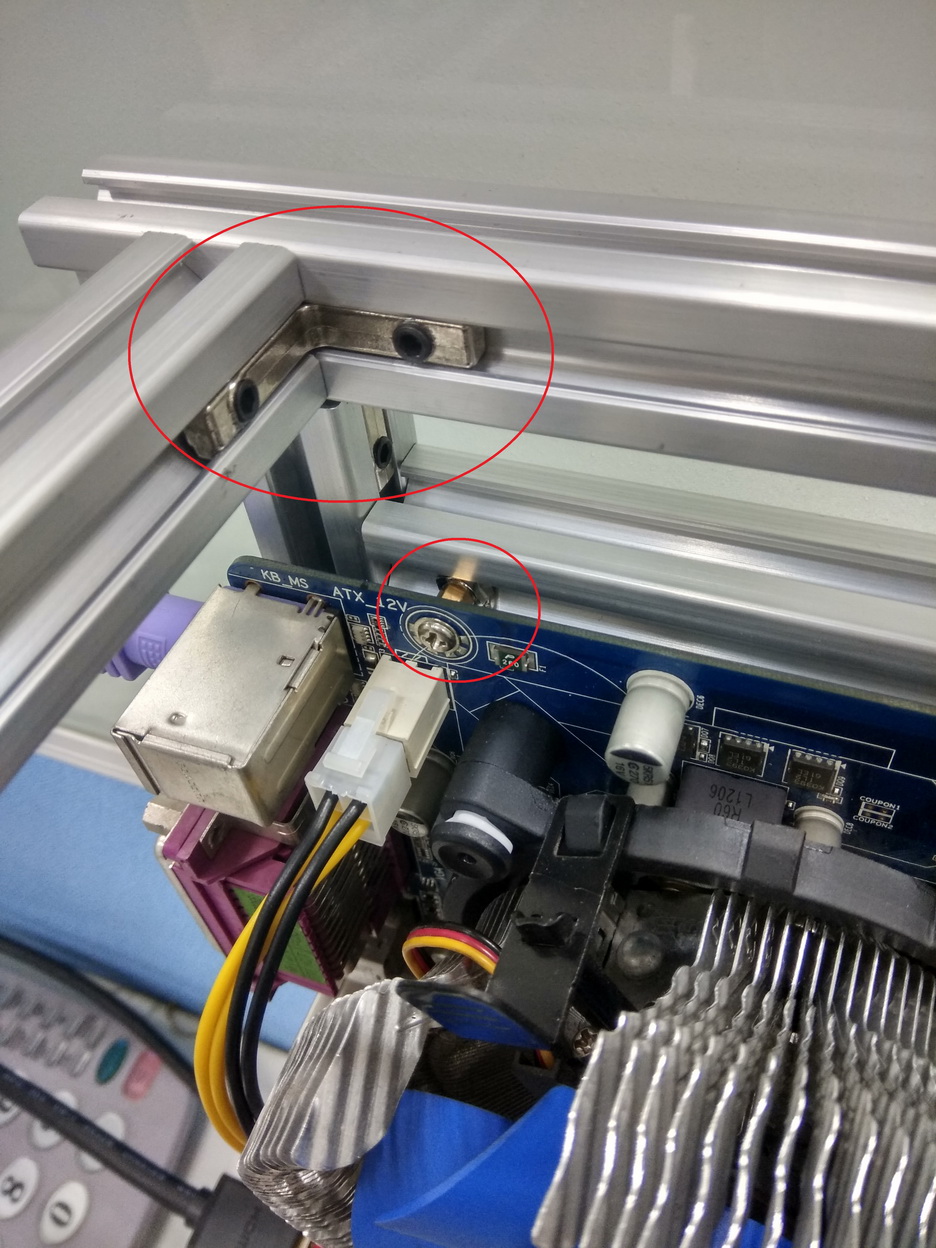

这里有个不大不小的问题，这种卡榫实际是利用拧入螺丝的冒出长度去定在铝棒的凹槽底部，以卡在凹槽处的，但是我买的M3*6+5铜柱规格是6mm柱体+5mm螺纹长度，螺纹部分不够长，导致卡榫卡不住松脱，造成的结果就是主板不能固定，所以最好用M3*n+6的规格，实际上我也不知道6mm的螺纹能不能固定住，好在我用3点定位法让主板能够“基本上保持原位”。

还有主板螺丝规格同样是M3。

因为我这是固态硬盘，用3M胶双面直接粘到电源上就行，暂时没考虑硬盘固定。电源也是用3M双面胶固定的。

大体就是这些了，装机的时候就是耐心，小心，别被划伤。
哦还有，因为铝型材加工会有很多铝屑，虽然这个铝型材自带保护胶带，能粘上一部分，但还是会有脱落的，所以建议大家在室外组装。
组装顺序建议先背板，后“宽”柱，后侧板。插接方向是从上到下滑动。
另外，喜欢做透明机箱的，自己定制亚克力板，使用另一种卡榫固定就可以
