Y400是我在大学买的第一台个人电脑，一同经历过风风雨雨有四年，在去年已经转给我弟用了。虽然Y400与近几年的笔记本可能大部分都比不过，但是我还是认为它是我心目中的NO.1。

回归正题，Y400想要让别人也认可它还是很强的，这点就需要对Y400进行升级改造，网上有很多人对Y400加内存、加固态还有加扩展显卡这些都不是难事，现在我要说说Y400升级1080P显示屏的可能性，当然这需要修改主板线路，不是说简单换个屏幕和屏线就可以的。接下来提到的都是有关屏幕的内容，不要涉及其它内容

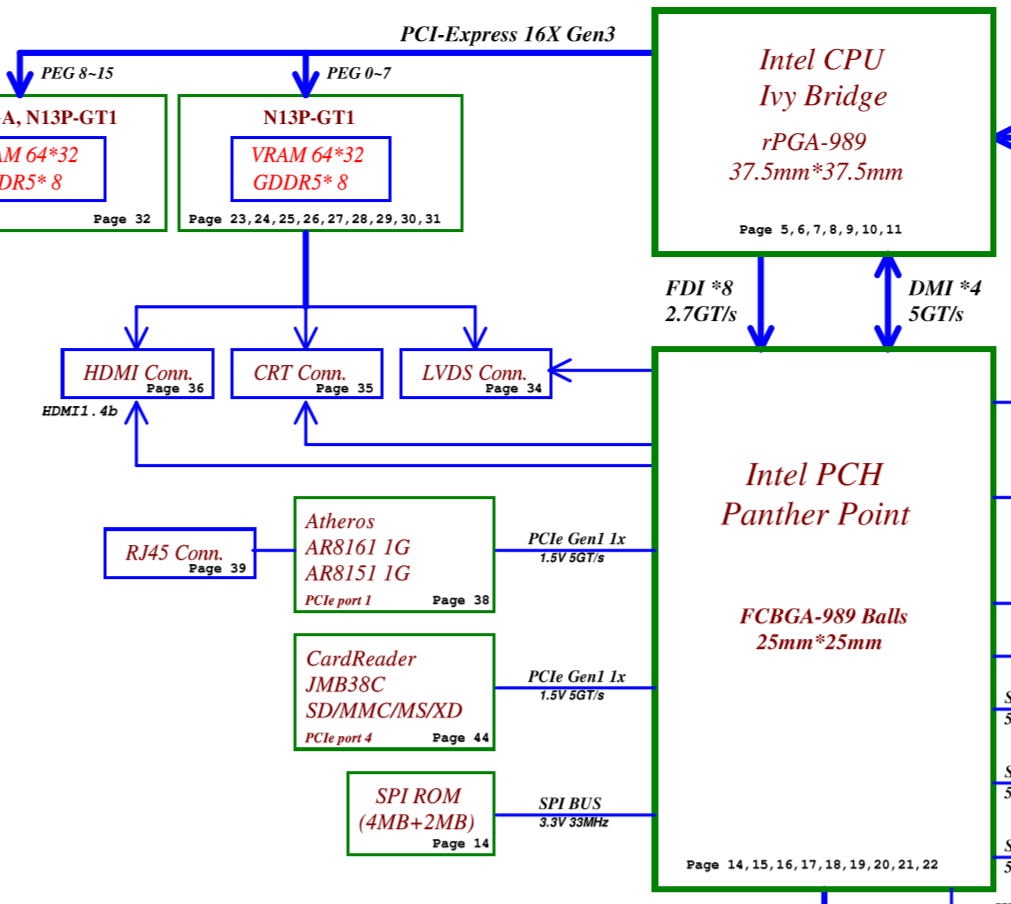

首先来看看主板整体供应走向，下图是屏幕信号输出的内容。
我在这里写明Y400主板图纸上有关屏幕输出的相关页数，而且会一页一页进行说明。
CPU输出EDP的内容在图纸第5页
PCH输出LVDS的内容在图纸第17页
N13P-GT1输出LVDS的内容在图纸第24页
主板30脚针的内容在图纸第34页

可能有人会对屏幕输出所需的信号不了解，这里我简单说明一下。
Y400有两种提供信号的方式，一种是由CPU核显提供（被屏蔽，开启需要找方法），另一种是由GPU独显提供，这里我只具体说后一种方式
提供屏幕输出信号源有了，但是每个输出源输出的信号又分很多种（EDP、LVDS、TMDS目前我只知道这三种），而这里我只说EDP和LVDS（不懂概念的可以网上查）。
EDP是实现Y400高分屏最好的方式，需要的具体信号是一对AUX、两对TX、一对EDID、一条HPD，在后面会提到
而LVDS需要更多的信号线路，对于Y400主板上只有30pin来说，这种方式不好实现高分屏，除非把主板上30pin改为40pin（这样好像也只能上900P）

Y400图纸第5页
这里是CPU输出EDP的内容，如果需要核显来输出屏幕，需要接入HPD（B16）、AUX（C15 D15）、TX+（C17 F16）、TX-（C18 E16）

Y400图纸第17页
这里是CPU输出LVDS的内容，也是核显来输出屏幕

Y400图纸第24页
这里是GPU输出LVDS的内容，也是Y400主板修改的主要内容，请看我自己对线路的修改内容
将原本接入CLK（AM6 AN6）、T0( AP3 AN3）、T1（AN5 AM5）、T2（AL6 AK6）的线路改为接入TX0（AM1 AM2）、TX1（AM3 AM4）、AUX（AK3 AK2）
对比可以看出，我将输出信号由LVDS改为了EDP，还有在图纸第23页还需要在GPIO上接入HPD，下图为接入后的内容
在GPIO上接入HPD（M6）

给大佬递茶

Y400图纸第34页（信号转换）
信号也是分很多种的（例如数字信号、模拟信号等等），所以直接从信号来源处拉线路到输出屏幕脚针那肯定是不行的，上图是原LVDS的信号转换，同样EDP也需要进行信号转换
这里再次说明一下，PCH这块是在上面提到的核显输出屏幕LVDS信号的内容，由于Y400原本屏蔽了核显（我想多数人也不会需要它），所以我们只对VGA这块作出修改，也就是独显输出屏幕EDP信号

Y400图纸第34页（30pin）
上面是原图纸30pin的单通道LVDS内容，如果你真正看了我之前的内容并查阅相关EDP和LVDS区别的话，你就可以知道以下结论
单通道LVDS可以最高支持768P（也就是目前Y400的分辨率）
双通道LVDS可以最高支持900P
EDP不使用单、双通道来说，而是用lane，2lane即可支持1080P，如果想要上2K，那你就试试4lane
所以我在之前提到30pin并不能支持900P，你看看上图那还有位置再给你接入一个通道LVDS，而改成40pin又需要从信号来源再拉出线路，如此麻烦的修改何不改成只要2lane的EDP上1080P呢

Y400图纸第34页（供电）
这里是30pin的供电内容，从这开始我就没看明白，也就是遇到了阻碍。供电是很重要的内容，没有这块即使能支持1080P，但屏幕是无法点亮的。
其实在17年底我就已经在笔记上简单地记录了上面的内容，但直到遇到供电这块就停下了，也没有继续研究和学习。所以我在贴吧发帖是希望能借助大家的知识力量继续研究下去，希望大家能指出我上面可能存在的错误，也能在供电这块给予帮助

屏线选择和脚针定义
屏线需要选择主板30pin的，而且需要定制，下面是简单的脚针定义
1 AUX 2 LEDVDD
3 AUX# 4 LEDVDD
5 TX0+ 6 NC
7 TX0- 8 LCDVDD
9 TX1+ 10 LCDVDD
11 TX1- 12
+3
VS
13 NC 14 NC
15 NC 16 NC
17 GND 18 GND
19 HPD 20 DISPOFF
21 ECR_EN 22 INVPWM
23 NC 24 EDID
25 GND 26 EDID
27 GND 28 GND
29 GND 30 GND
31 GND 32 GND

以上都是我个人通过对Y400和Y410之间主板线路的仔细研究，分析出来的可能结果：只要信号和供电满足条件，Y400就能升级高分屏，可能也适用于多数笔记本电脑（需要仔细研究主板线路）
信号是CPU核显EDP或GPU独显LVDS/TMDS，主要内容是一对AUX、两对TX、一对EDID、一条HPD
这里就简单总结一下总体思路：
1、从GPU独显处改LVDS为EDP（需要修改和添加的信号为一对AUX、两对TX、一条HPD）
2、EDP信号转换
3、30pin的EDP输出和供电（供电未解决）
4、一条主板30pin的屏线（需定制）
