事情是这样的，原本天使说要做个老乌鸦，打算找他弄个套材什么的，嗯。。。多美好的事情啊。
然而，鉴于是拖延癌晚期，天使明确表示，嗯。现在什么时候能搞定，不知道，好吧，哪就求人不如求己了
之前航吧有人贴了一个轻木版老乌鸦。。。原本想参考，看了一眼还在吃奶的闺女。。。得，求助最新的3D打印技术吧，模型做好，直接打印，然后胶水一沾，搞定，妥妥的
2018年03月05日 00点03分 2
level 13
350386979 楼主
中段主翼，嗯。。。
2018年03月05日 00点03分 3
level 13
350386979 楼主

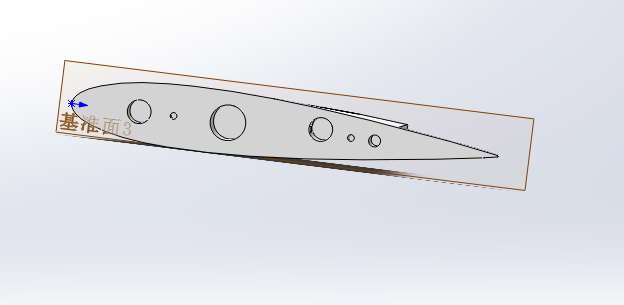

主翼的左段，这个机翼有8度的上反角，并没有开副翼，原本设计就是利用方向舵转向，不过，没有副翼，飞起来转向怎么能爽，不行不行，改了，必须改，你问我减重孔和副翼？不要着急，我还没画完，框拉出来慢慢改
2018年03月05日 00点03分 4
level 13
350386979 楼主
右侧段主翼，同样没开副翼和减重孔
2018年03月05日 00点03分 5
level 13
350386979 楼主

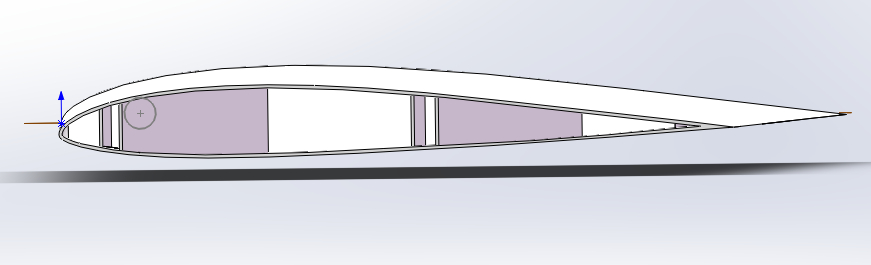

对了，群里的大佬，如果我不画加强筋，用自带的填充加强，选择5%填充强度和重量如何？
2018年03月05日 00点03分 6
龙井sqb
我打了尾翼比较重
2019年03月20日 19点03分
level 13
350386979 楼主
升降舵，原始设计中，ELE是全动的，我就忠于原作，不过他们的设计是在尾管末端做的轴，我放在靠近末端的位置，不知道为啥，我对全动平尾尤其有好感。。。
ELE是对称翼，我就画了一侧的，直接打印两份拼合就好，另外这个对合用的孔还没画，就画了一个转轴位置，插入4MM碳杆。。。
这个机翼不打算做加强筋，直接依靠填充率来加强了
2018年03月05日 00点03分 7
level 13
350386979 楼主
这是垂直安定面，这也是对称翼形的，舵机内埋，相对厚度用的较大的翼形，底部开了几个孔，分别用来插入碳杆定位，螺丝锁定和走舵机线的，我在尾部预留了合页槽，另外这个部件也靠填充加强了
2018年03月05日 00点03分 8
level 13
350386979 楼主
这是尾部组件，原始设计是一体的，我没办法，只能做拼合的了，没有大尺寸3D打印机的悲哀，尾翼都是安装在这上面的，末尾的孔是轴承孔，对了，我升降舵，用轴承连接，如丝般顺滑。。。[滑稽]好吧，驱动舵机。。。用的假辉盛。。。
(心照不宣)
前面的部分用于套接铝管，完美，哎？怎么忘了开固定孔和螺丝孔，尴尬，没事，改改改
2018年03月05日 00点03分 9
level 13
350386979 楼主
刚放了垂直安定面，居然忘了放舵面。。。
(瞪眼)
这是方向舵的舵面，没啥好说的，就这样子，我也预留了合页位置，填充加强。。。原本打算做圆轴，类似真机上的那种，气动更好，不过想到要装轴承什么的，还要各种改，手里恰好合页又多，立马放弃了
2018年03月05日 01点03分 10
level 13
350386979 楼主
我在玩 百度贴吧单机版
2018年03月05日 01点03分 11
level 12
天川はの⭐️
周一没人[滑稽]
2018年03月05日 01点03分 12
350386979
发现了
2018年03月05日 02点03分
350386979
鬼也没有
2018年03月05日 02点03分
level 12
dys0155
動手能力強
2018年03月05日 02点03分 13
350386979
渣渣
2018年03月05日 02点03分
level 13
350386979 楼主
这是机身主体，嗯。。。我大致就弄成这样了
其实原本应该用曲面建模，放样什么的，不过这个机身实在简单，用的牟合方盖类似的方式做了两个相交几何体，然后边上倒角，拉出电机座和尾管连接。。。最后抽壳，简直是高效建模的不二选择啊[滑稽]
同样的，美军的原本是一体式的尾管，我只能做大一点，然后套管子了，SW不支持厚度为0的实体，这让我很尴尬
2018年03月05日 02点03分 14
level 13
350386979 楼主
前面两个是用的曲面建模，放样什么的做的，前面的没法闭合，暂时不知道怎么弄，很纠结，下面两张图也用的牟合方盖类似的方式做了两个相交几何体然后抽壳做的，倒角过程有点诡异
2018年03月05日 02点03分 15
突击鹰🌀
这个先做实体再抽壳比较方便吧，sw曲面做着感觉挺麻烦的。
2018年03月26日 14点03分
350386979
回复 突击鹰🌀 :确实是实体抽壳，要漂亮还是得曲面放样
