画图示梁的剪力图和弯矩
大连理工大学吧
全部回复
仅看楼主
level 4
Mjollnirr 楼主
很关键，很重要。求大神帮做下，非常感谢，非常感谢，非常感谢!
2018年03月02日 11点03分 1
level 12
叶舞002

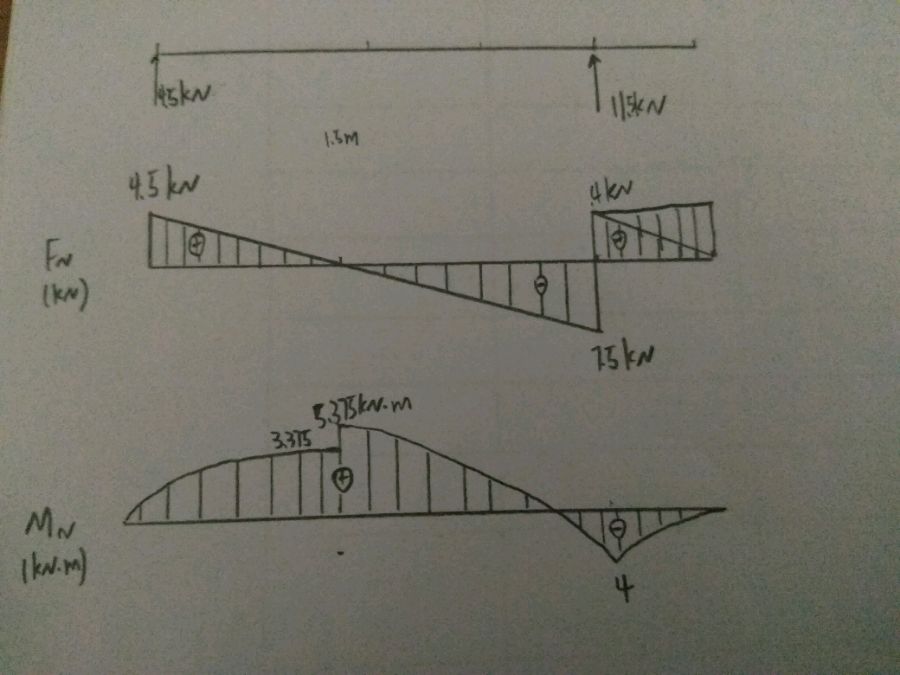

本学渣画的，还可以吧[酷]小伙运载的？
2018年03月02日 15点03分 3
蘭姐de挚愛👦
应该是Fs啊老哥
2018年03月03日 11点03分
叶舞002
@蘭姐de挚愛👦 [黑线]
2018年03月03日 11点03分
level 12
叶舞002
给自己鼓个掌👏👏👏，美滋滋的睡觉了💤，吧友们晚安
2018年03月02日 15点03分 4
此去经年😇
你画的不对啊！玩具图应该画在受拉的一侧，用叠加法
2018年03月02日 15点03分
叶舞002
受压一侧也是可以的，运载的都画在受压一侧
2018年03月02日 15点03分
卧铺光大
@此去经年😇 23333建工的？
2018年03月02日 23点03分
此去经年😇
回复 卧铺光大 ：是的，结构力学嘛～
2018年03月03日 03点03分
level 12
火红的小辣椒😈
[阴险]补考辛苦了
2018年03月02日 15点03分 5
level 13
菠萝锅包肉
一个简单的判断准则:弯矩图求导是剪力图，剪力图求导是均布荷载图。
3楼弯矩图最右边应该是条直线而不是曲线。
2018年03月03日 03点03分 6
叶舞002
对对[真棒]
2018年03月03日 10点03分
level 4
Mjollnirr 楼主
感谢各位学霸
2018年03月03日 11点03分 8
