【水】华为R4850G2通信电源拆解
zvs吧
全部回复
仅看楼主
level 11
wait1210day 楼主
## 最近贴吧死气沉沉的，一副要完的样子[不高兴]
## 又到了拆解电源的季节呢[滑稽]
上次我拆解了一个12V@106A的服务器电源，拓扑为移相全桥，当时我以为小于3kw的电源用移相全桥或者llc就足够了，没想到这次拆解的华为通信电源再一次刷新了我的三观[滑稽]
为了避免不必要的争论，这里说明一下：
华为的电源部门当初叫安圣电器，后来被Emerson收购，但是后来华为又把电源部门收回去了，估计华为在Emerson的那段时间学到了不少技术[滑稽]。但不管怎样，华为终究是国产品牌，这个电源的技术已经超过市面上大部分进口通信电源了，所以各位不要出现像Bibili弹幕里那样一提到国产就**。。。
拆解将于7点开始。[滑稽]
2018年02月27日 09点02分 1
level 10
一只狗的故事Ω
插，这个多少软妹币[滑稽]
2018年02月27日 09点02分 2
wait1210day
TB上150RMB
2018年02月27日 09点02分
一只狗的故事Ω
@wait1210day 这么便宜[真棒]
2018年02月27日 09点02分
wait1210day
回复 一只狗的故事Ω ：因为是二手的
2018年02月27日 09点02分
为什么我的尼称违反相关规定
@wait1210day 马家搜要400多啊，你在那家买过的，能给连接吗
2026年01月18日 02点01分
level 11
好大一白菜Ω
不要给我啊[滑稽]
2018年02月27日 09点02分 3
level 11
圣衍天行◆
坐等[滑稽][滑稽][滑稽][滑稽]
2018年02月27日 09点02分 4
level 10
qq叶子风
手机有一个，跪求改电压方法。
2018年02月27日 09点02分 5
level 11
wait1210day 楼主
楼主现在实在无聊。。。。开始拆吧，不等7点了[滑稽]
2018年02月27日 09点02分 6
level 11
wait1210day 楼主
先来看下外壳，这东西的体积很小，重1.5KG。功率3000W，功率密度41W\in3，简直可怕[狂汗]
2018年02月27日 10点02分 7
侦哲优论
这种插卡真的可以承受50A吗
2018年04月10日 09点04分
琴酒-GIN
@侦哲优论 2盎司的铜再加上大量的过孔问题不大
2019年11月30日 08点11分
level 11
wait1210day 楼主

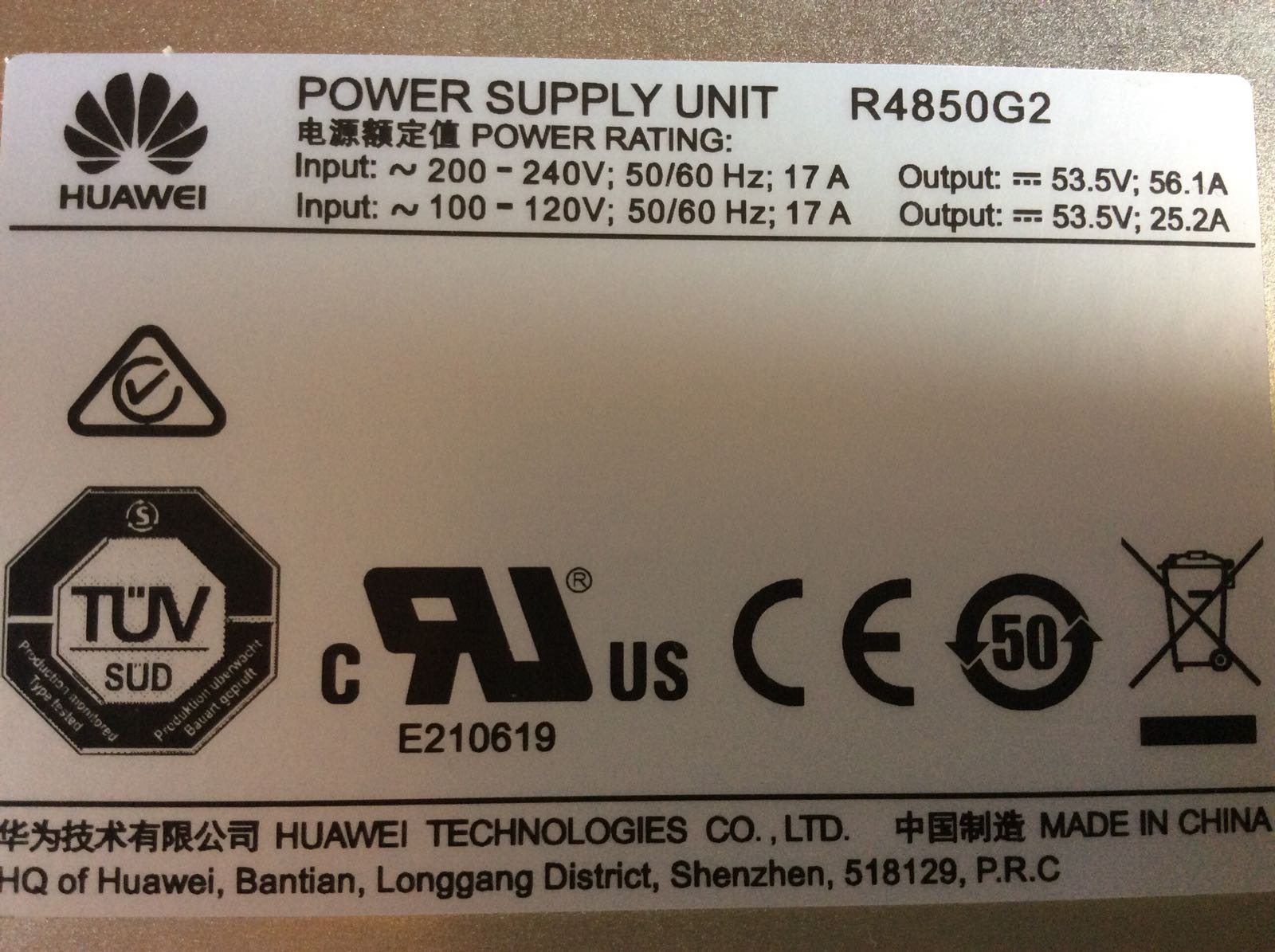

重量
2018年02月27日 10点02分 8
level 11
wait1210day 楼主

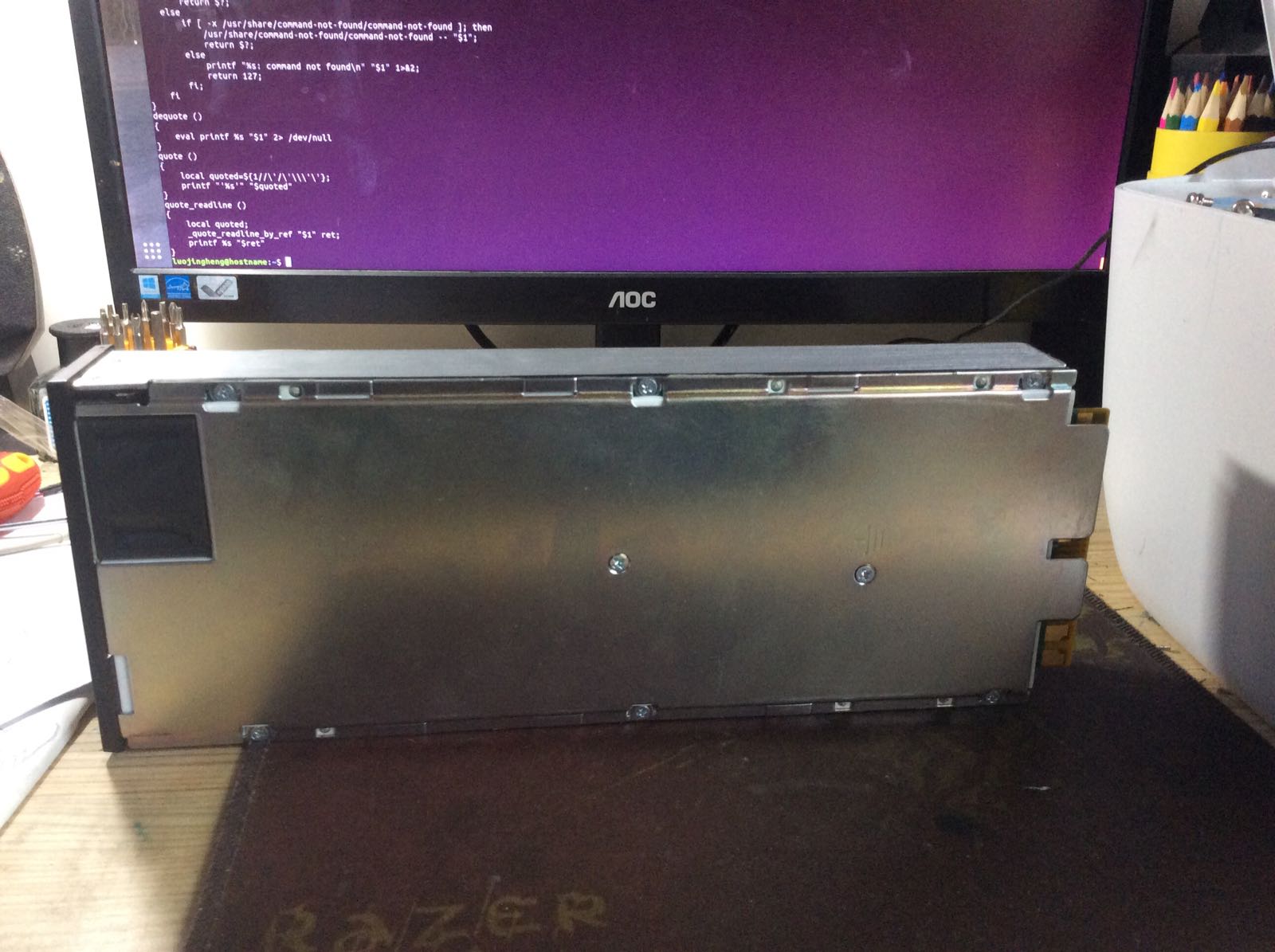

这个是顶盖，用了一层塑料片绝缘，可见做工严谨
2018年02月27日 10点02分 9
level 11
wait1210day 楼主

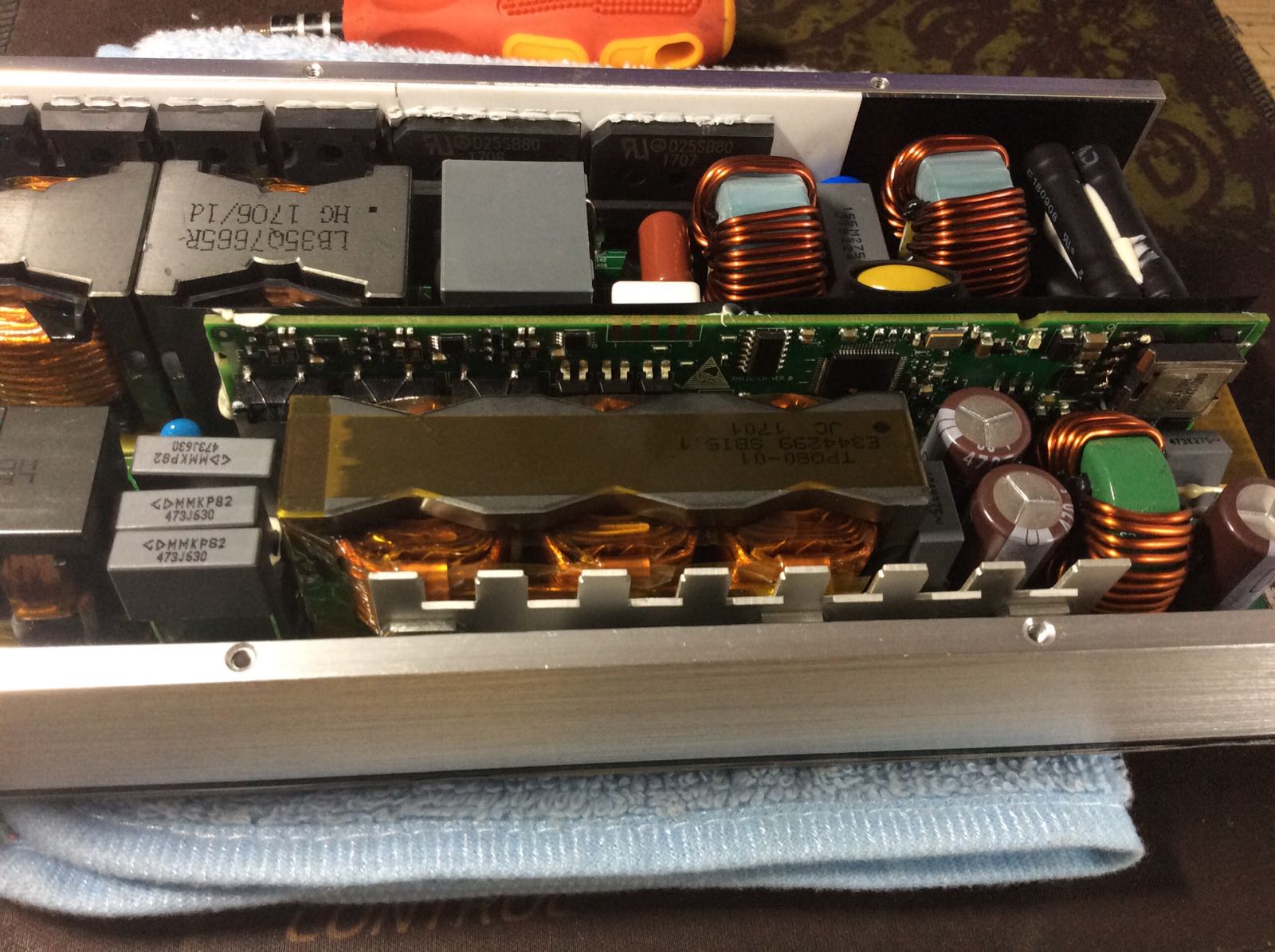

打开后的全貌，等下再来说拓扑结构和分析，先继续往下拆
2018年02月27日 10点02分 10
level 11
wait1210day 楼主
拆去面板
2018年02月27日 10点02分 11
level 11
wait1210day 楼主
第一颗DSP，应该是ti的TMS320F picolo微控制器系列，用于双相交错式APFC控制，PCB表面有三防漆。
2018年02月27日 10点02分 12
level 11
wait1210day 楼主
用于交错PFC的两颗东芝K31N60W MOSFET以及整流用的意法STTH30L06W二极管
2018年02月27日 10点02分 13
一只狗的故事Ω
MOSFET是600v31a，好评[你懂的]
2018年02月27日 11点02分
level 11

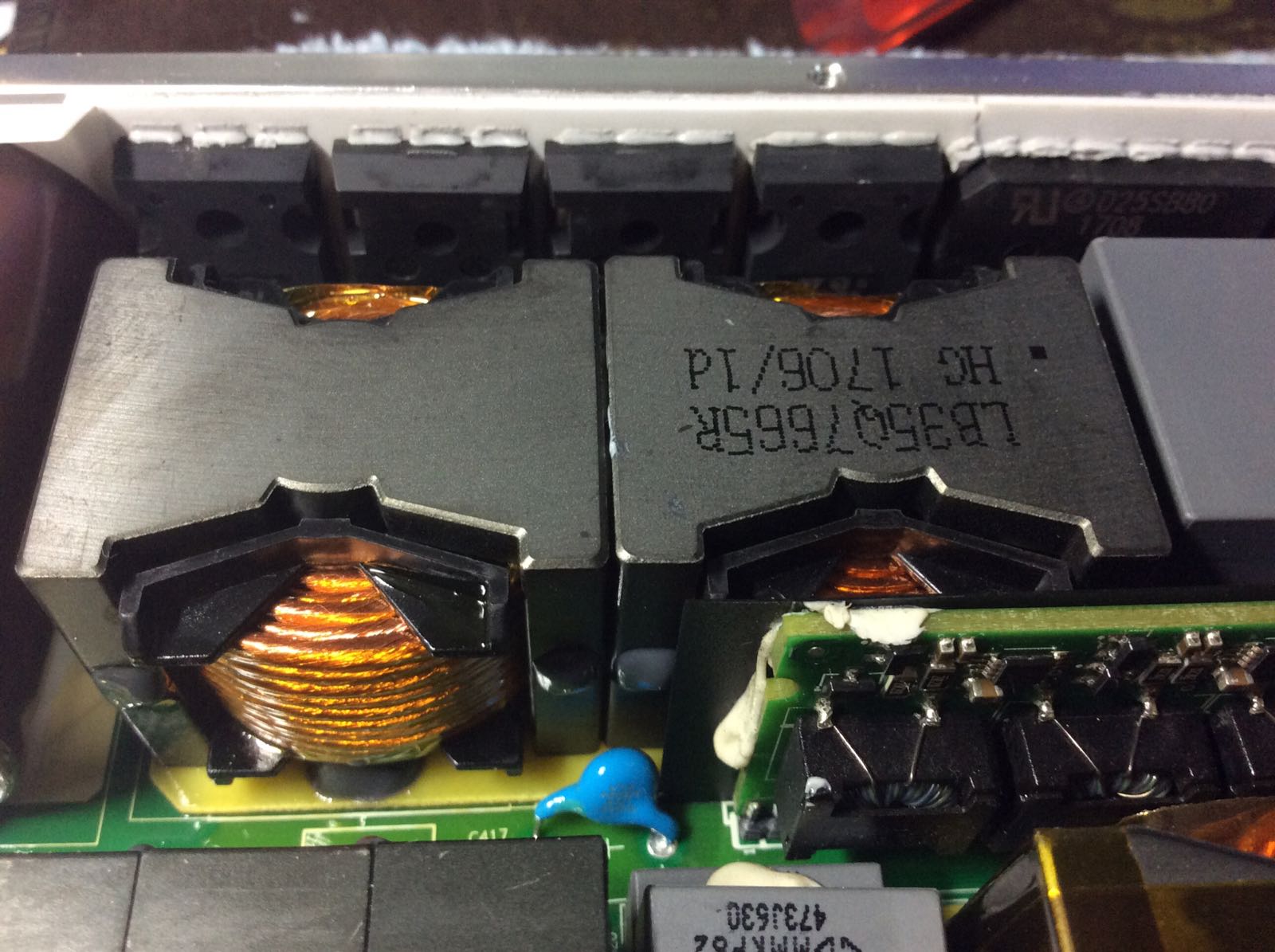

wait1210day 楼主
两个PFC电感
2018年02月27日 10点02分 14
☞黄油味爪垫☜
做zvs[滑稽][滑稽]
2018年03月30日 12点03分
Tom_天天
请问下这个是pfc无桥设计吗
2025年11月03日 09点11分
level 9
xmf彼岸花
pfc都用两个电感[黑线]
2018年02月27日 10点02分 15
wait1210day
这是两相交错APFC，当然是两个电感
2018年02月27日 10点02分
