一个半桥电磁炉的制作 - zvs吧

level 9

欧阳铁蛋℉ 楼主

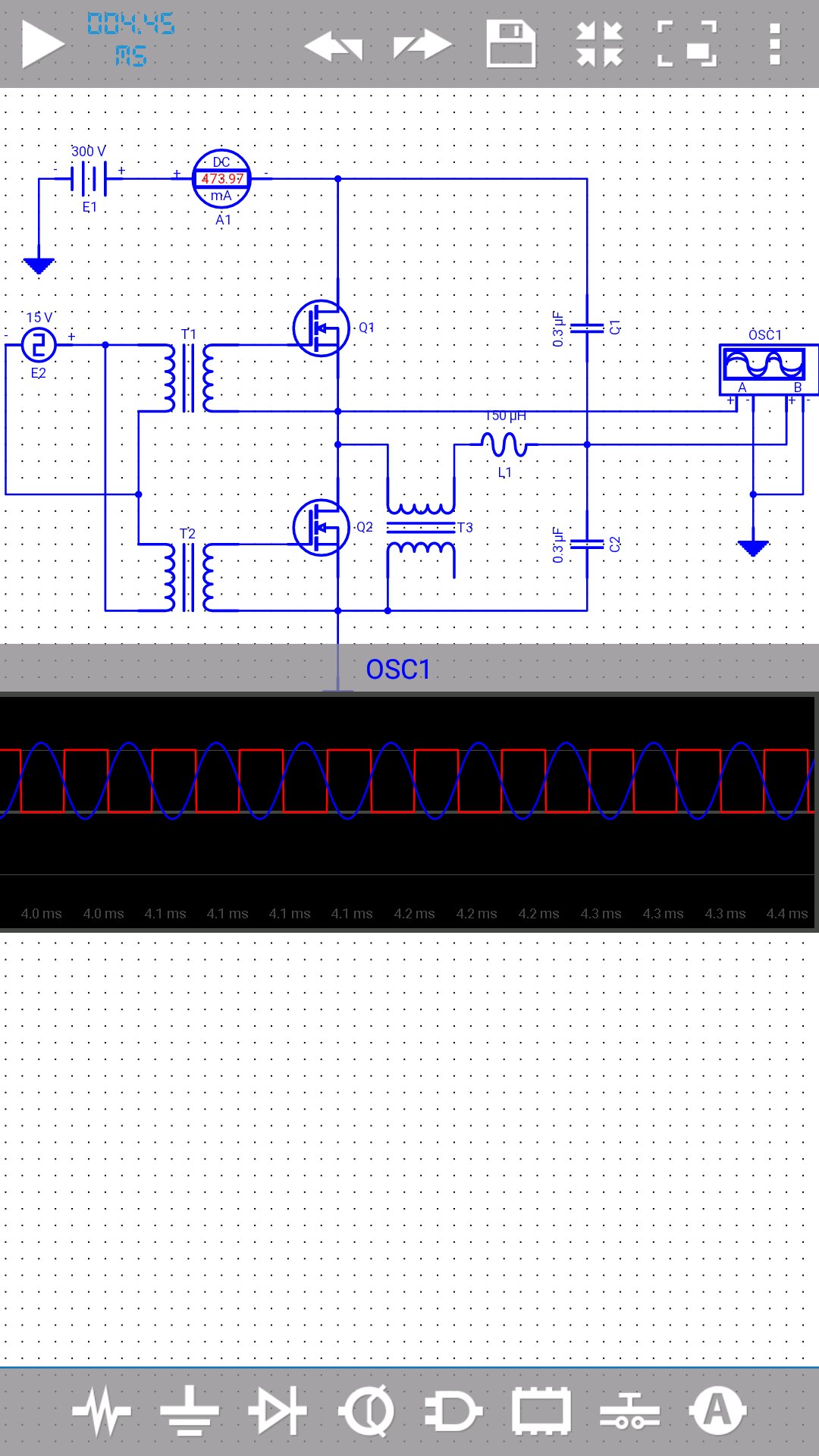

家里电磁炉坏了，准备改装一下，做成半桥电磁炉，这种半桥电磁炉，利用桥臂电容当谐振电容，结构紧凑，节省材料，下面是这种拓补的基本电路，先做下仿真熟悉一下它的特性！以便于驱动电路的形成

2018年02月08日 20点02分 1

level 9

欧阳铁蛋℉ 楼主

先搭了一个功率拓补以，信号源做了下实际测试，这是在220交流输入下，空载谐振电流只有590ma，，和仿真测试非常接近

2018年02月08日 20点02分 2

level 9

欧阳铁蛋℉ 楼主

接下来就是，驱动电路，还是以锁相环4046完成追频任务，为了，完成功率调节，这次打算采用类似PDM的方式，实现，调工和保护，原理图的的具体工作系列就不解释了，反正也没人听：

2018年02月08日 20点02分 3

luozhao197666

可以加we

2024年05月26日 08点05分

欧阳铁蛋℉

回复穿花裤衩的胖子 :就是，锁相环芯片，完成，电流，电压的相位关系，形成一个闭环控制的Lc振荡电路，，，为了实现调功，才用了脉冲密度中断器原理，，晶体管部分是同步关断用的触发器，也可以用D触发或者jk触发器，，让驱动电路，阶段性工作达到调功目的

2019年04月18日 13点04分

穿花裤衩的胖子

emmm，这个电路的原理看不太懂，大佬能稍微跟我讲解一下吗？

2019年04月18日 12点04分

欧阳铁蛋℉

@穿花裤衩的胖子那你明白基本锁相环电路吧

2019年04月18日 13点04分

level 9

欧阳铁蛋℉ 楼主

这次似乎用了吃奶的劲了，没想到小半天，就搞定所有电路搭建了，下面是半桥，和整体，途中换了块比较小的散热器！

2018年02月08日 20点02分 4

level 9

欧阳铁蛋℉ 楼主

调试起来，总是让人糟心的，首先我要保证，功率控制部分是否正常下面是从最小功率，到最大功率慢慢调节电位器，中断脉冲比例的逐渐变化

2018年02月08日 21点02分 5

level 9

欧阳铁蛋℉ 楼主

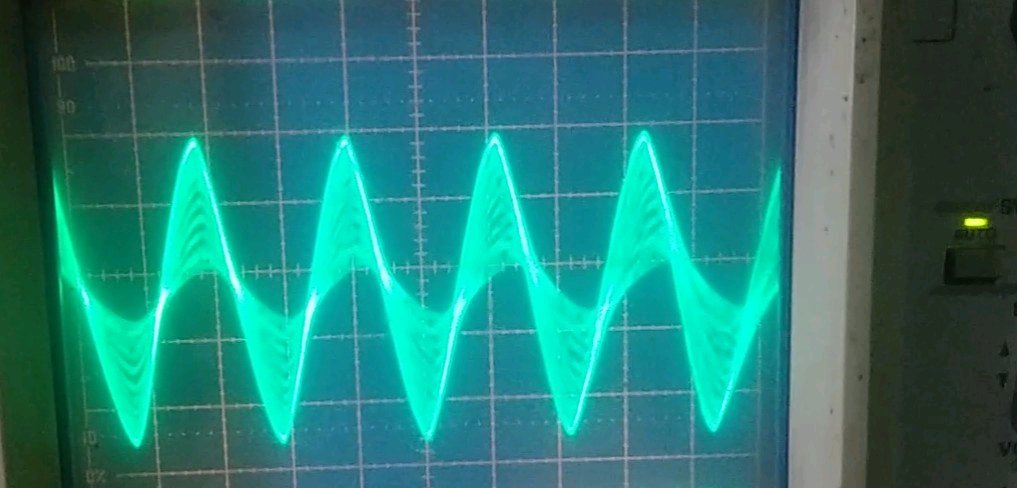

中断器正常，接下来自然是主要的调节了，由于我示波器只有一个通道了，只能一种种的测，不过这并不妨碍什么，，因为只要看图二的电压波形就足以判断一切工作状态，，图二的波形有些抖动，这是由于，电源部分采用的5UF滤波电容，造成的，如果采用大电解电容就会波形成一个矩形波，，不过这种电磁炉拓补，并没有什么必要用大电解电容，所以无视之，图一是谐振电流波形。
注：(220伏不限流的测试)

2018年02月08日 21点02分 6

level 9

欧阳铁蛋℉ 楼主

实际加热测试：
电磁炉这玩意，锅具的材质，大小，对功率影响极大，这个小不锈钢的盆子，可以让电流，从空载的600ma，一下子飙升到接近4安培，这是直流310伏的电流，我还试了比较大的304不锈钢锅，电流可以到7.5安培多点，功率接近2200瓦了对于两个irfp460半桥来说，相当不错了，说说具体参数
加热圈:150uh
谐振电容：0.3uf
功率管:irfp460
403锅具下，等效电感:103uh
中心频率：23KHZ
