故事从一个神秘的快递包裹开始[嘿嘿嘿]
2018年02月07日 11点02分 1
level 0
手办吧的经验 楼主
二楼保留[吐舌]
顺便解释一下编写本贴的理由：
【组装指针万用表 是电子电气最常见的“实习”任务，是熟悉电子电气基础知识 学以致用的最佳实践。】
当初怎么就没想到呢～ 看来我可能是个假老师……[紧张]
2018年02月07日 11点02分 3
手办吧的经验
干货始于30楼往后～
2018年02月09日 11点02分
手办吧的经验
本表已经按照官方手册校准，精度奇佳！ 校准贴链接：https://tieba.baidu.com/p/5557708634 [玫瑰]
2018年02月20日 13点02分
level 0
手办吧的经验 楼主
好了 其实楼楼自己也没装配过，算是弥补遗憾吧（啊 哈哈哈哈）[欢呼]
其实对于很多理论娴熟 编程贼溜的少侠来说，装配一个自己的万用表也是大有好处的～
比如考虑这么一个例子：
在2005号贴子的最后，楼楼准备制备一套电源，其中包含一路220V市电电源。

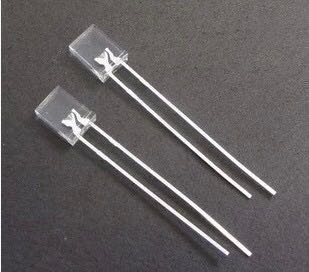

现在考虑在这路市电电源上用下图的led，做一个“power on” 指示灯，当开关开启时，灯亮，关闭时灯灭
【led 图】
2018年02月07日 11点02分 4
level 0
手办吧的经验 楼主
问： 4楼例子中的问题应该怎么设计电路

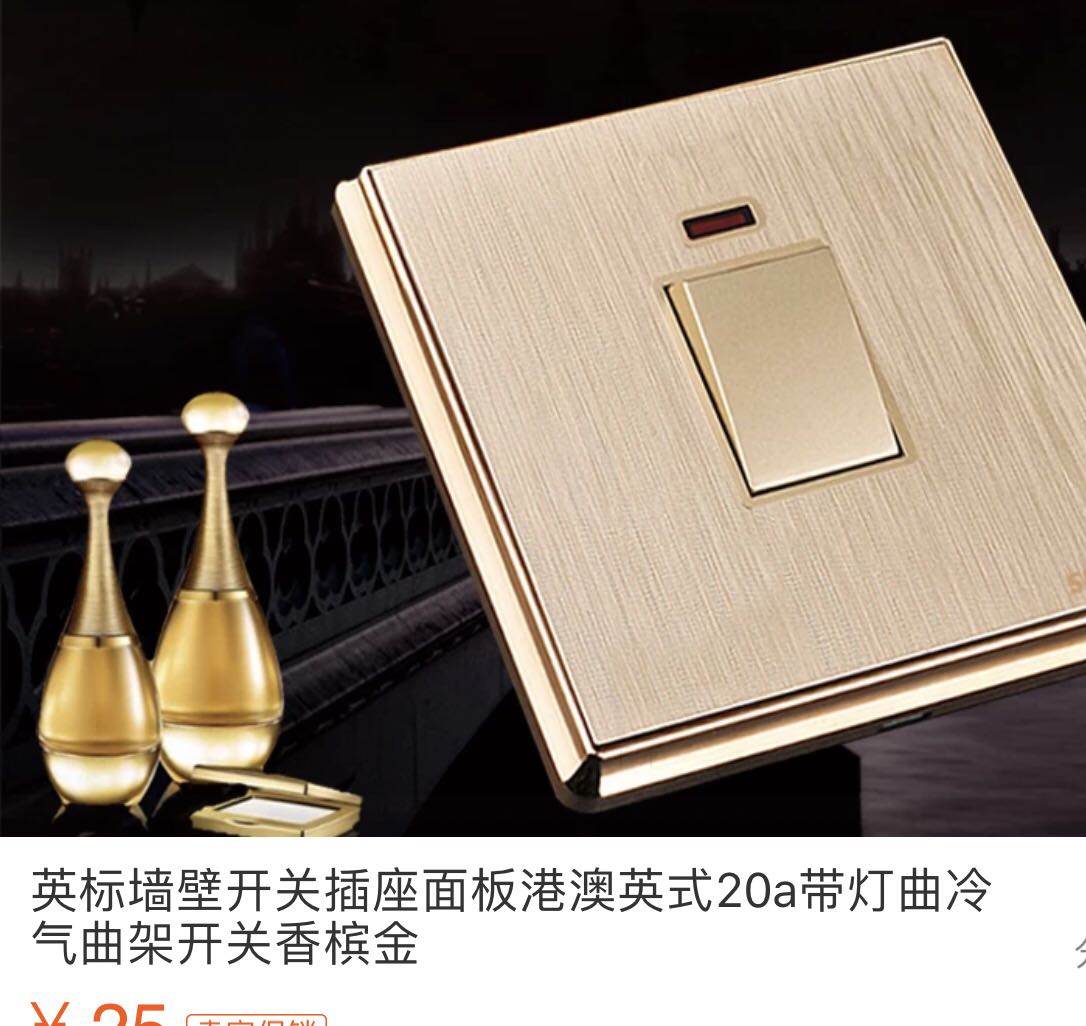

（就很简单的带灯开关 类似下图 不过LED元件采用现有件）
2018年02月07日 11点02分 5
手办吧的经验
另外还可以考虑一下，如果要把4楼的那种led，装配成小夜灯，该如何是好呢？[滑稽]
2018年02月07日 11点02分
level 0
手办吧的经验 楼主
ok 回归正题。下边是幸福的拆包时间[吐舌]
2018年02月07日 11点02分 6
level 0
手办吧的经验 楼主

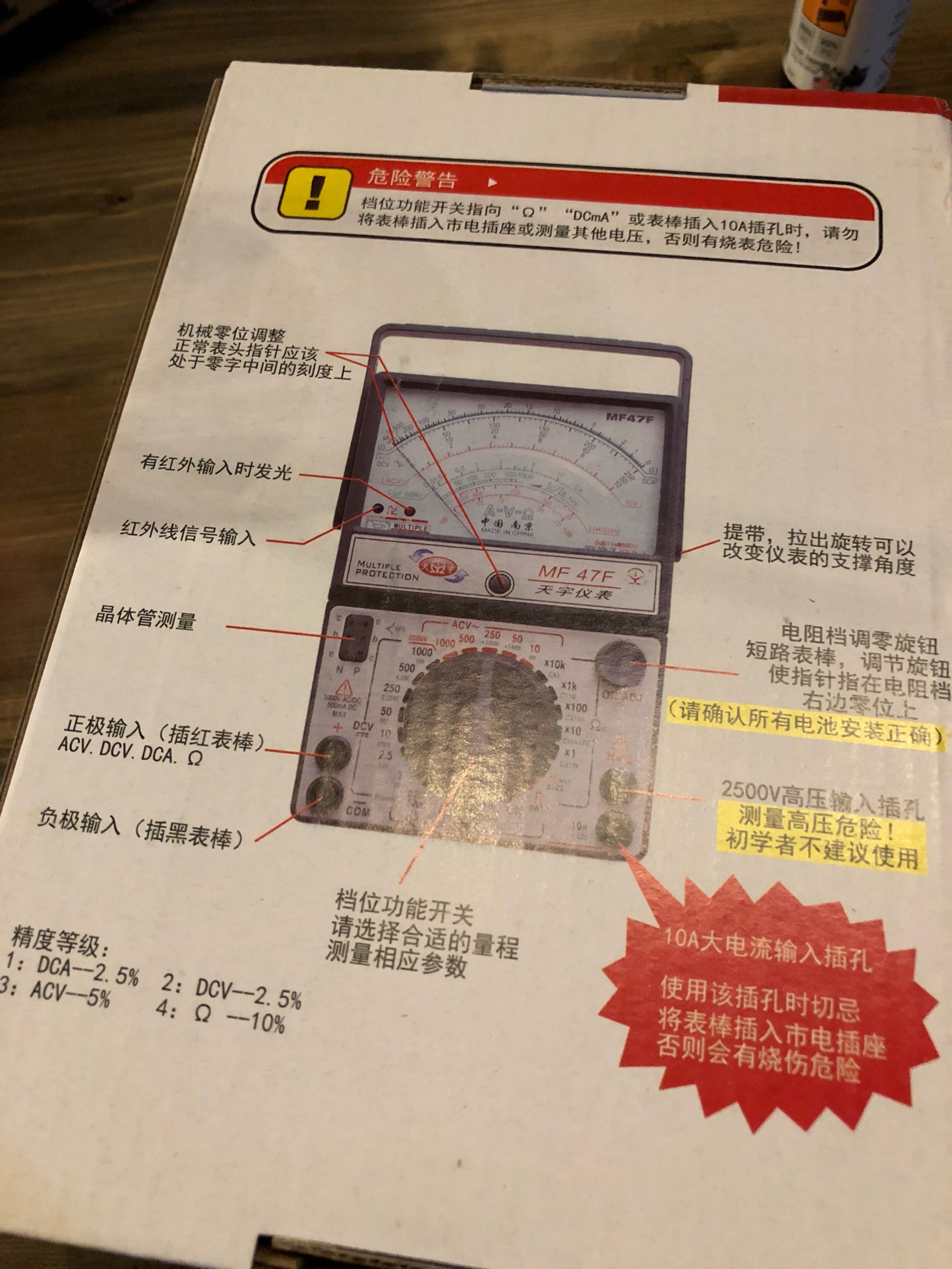

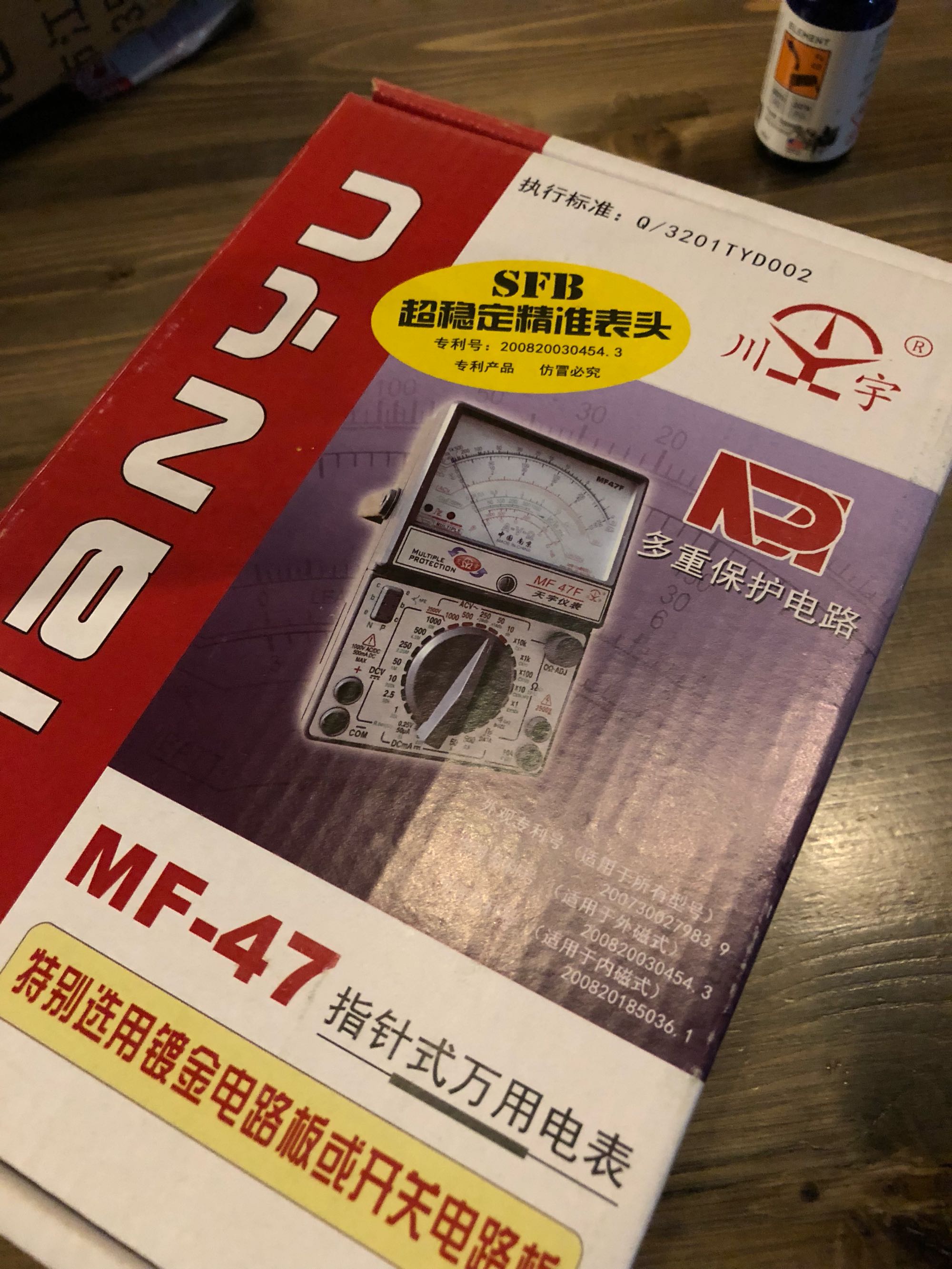

包装还是相当不错的[吐舌]
2018年02月07日 11点02分 7
level 0
手办吧的经验 楼主
表笔特写[太开心]
2018年02月07日 12点02分 8
💋柠🎀檬💋
对不起，我笑出了猪叫声
2019年05月20日 07点05分
手办吧的经验
@💋柠🎀檬💋 [笑尿]
2019年05月20日 08点05分
level 0
手办吧的经验 楼主

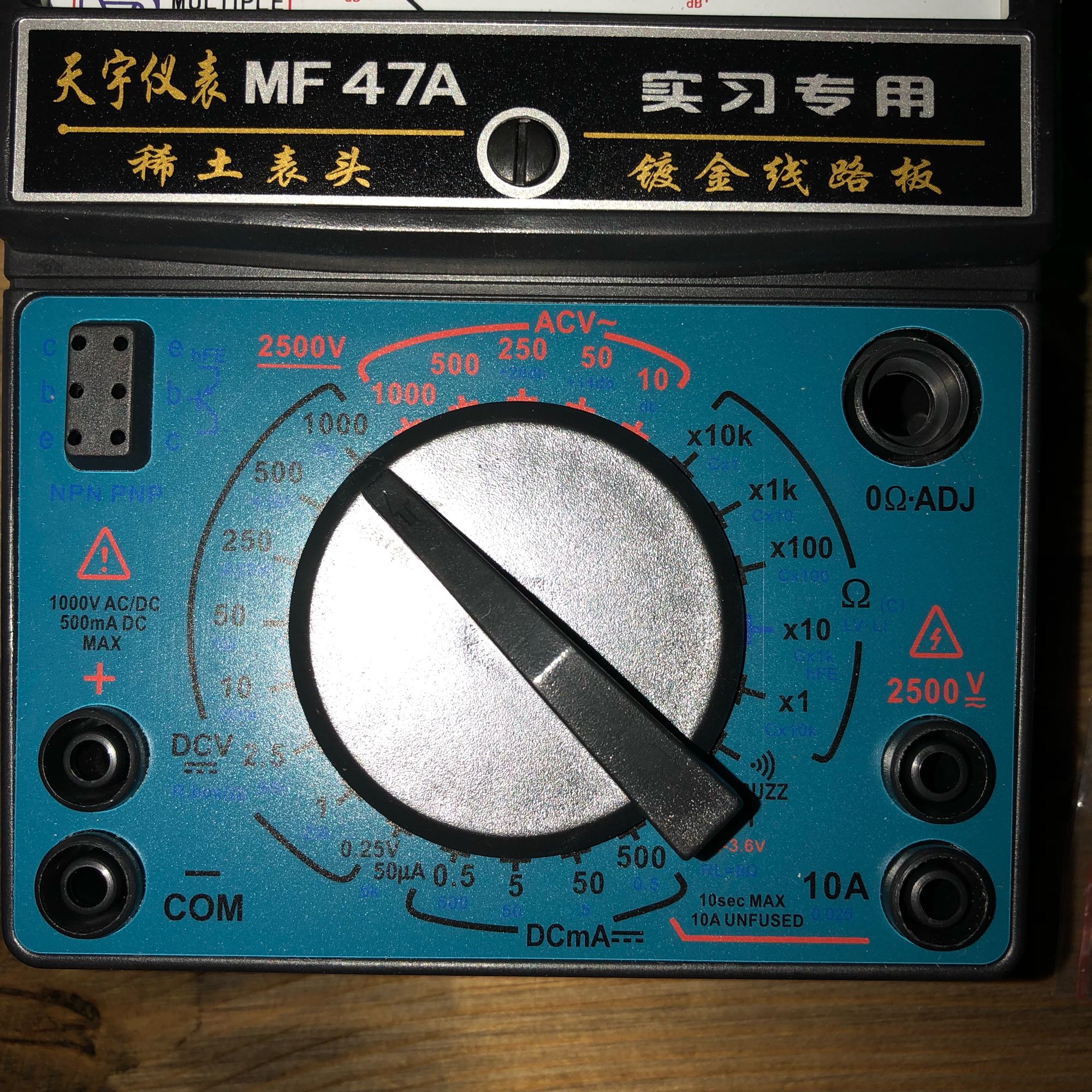

表头、档位、电路板、电子元件包 特写～
2018年02月07日 12点02分 9
💋柠🎀檬💋
想起了上学时的MF500，实操考试抽题卡，抽到一个万用表使用，被老师考了半小时[喷]愣是没考倒我，
2019年05月20日 07点05分
level 0
手办吧的经验 楼主

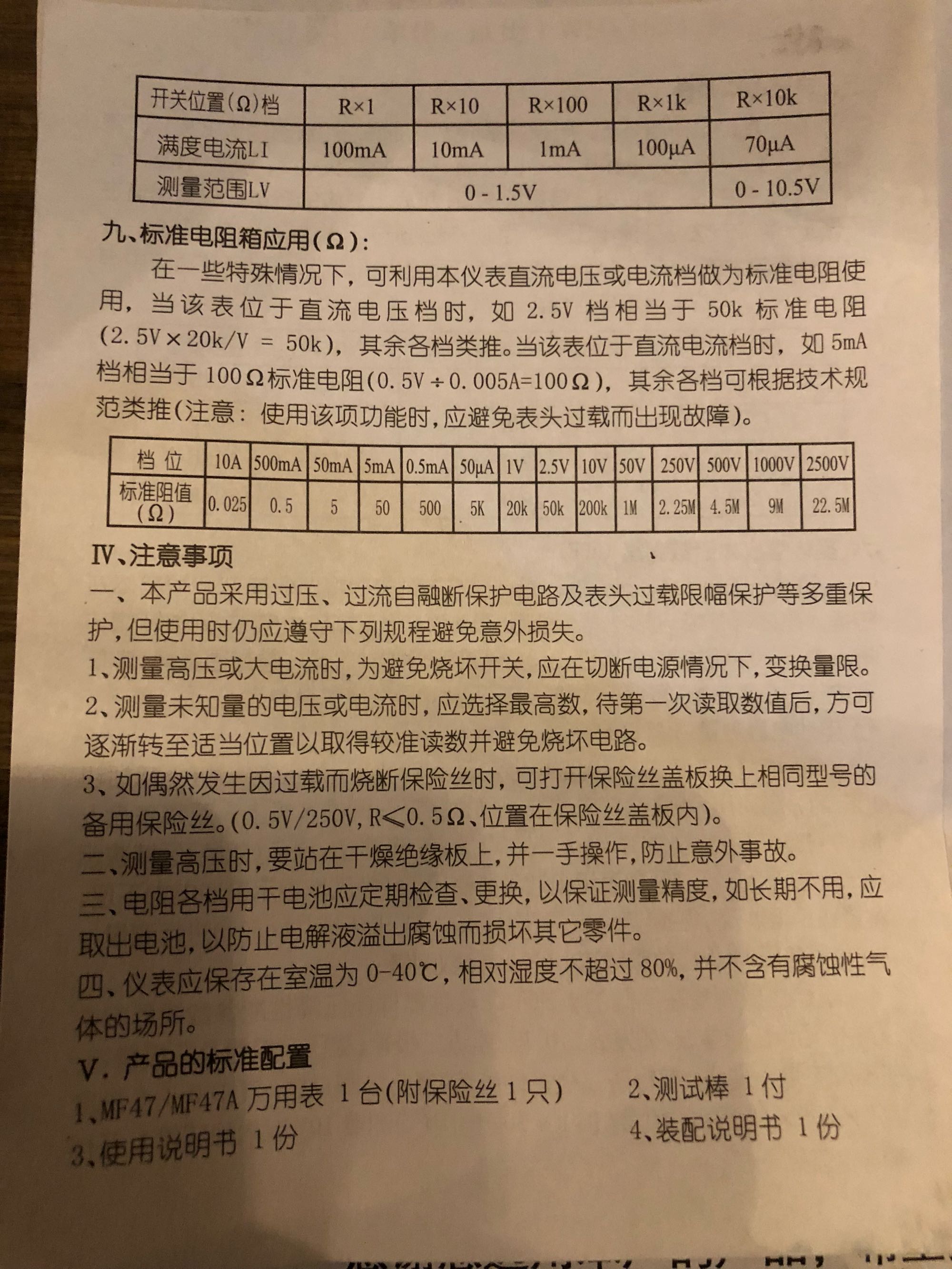

说明书
2018年02月07日 12点02分 10
level 0
手办吧的经验 楼主

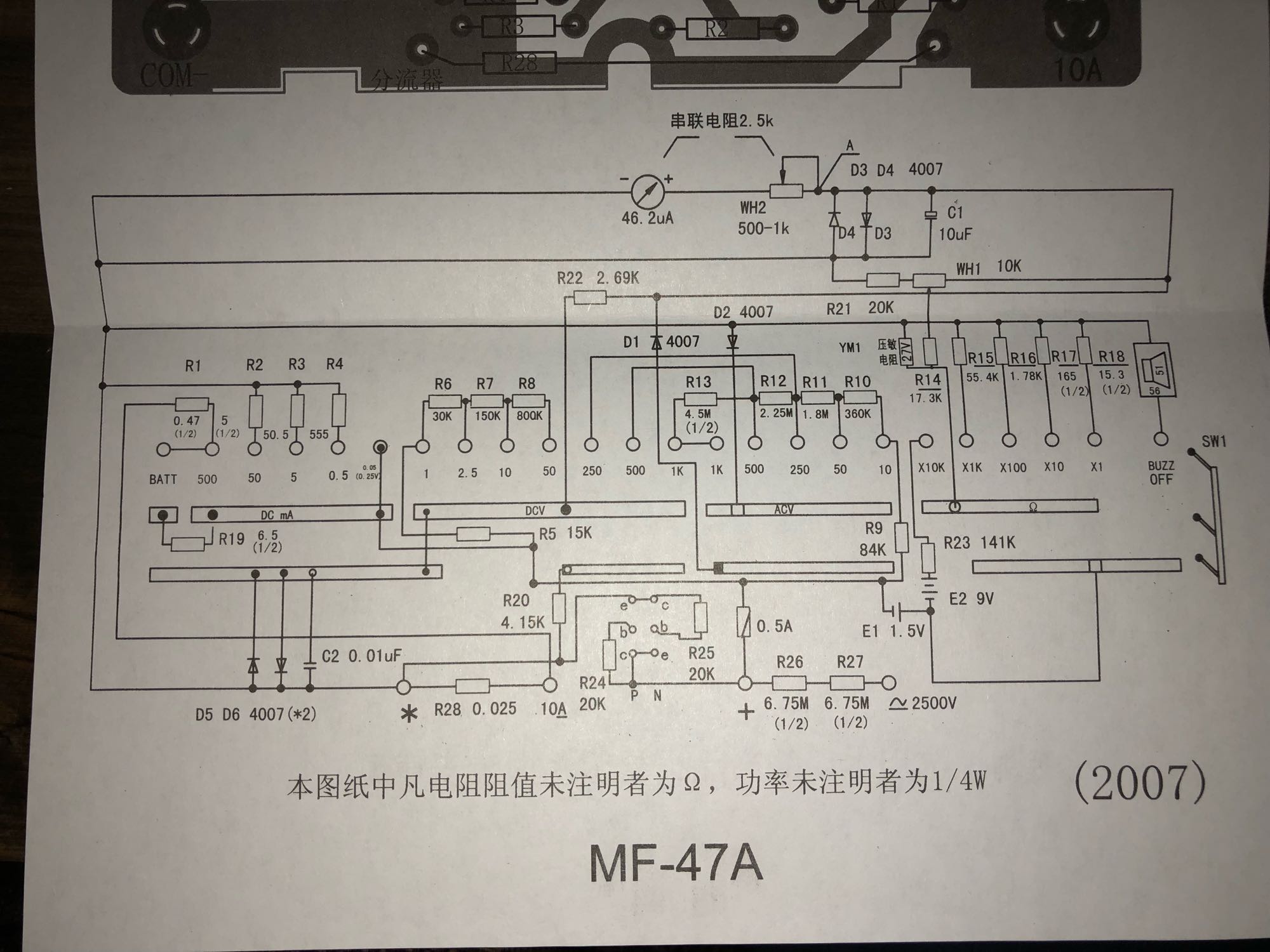

装配图纸
2018年02月07日 12点02分 11
level 0
手办吧的经验 楼主

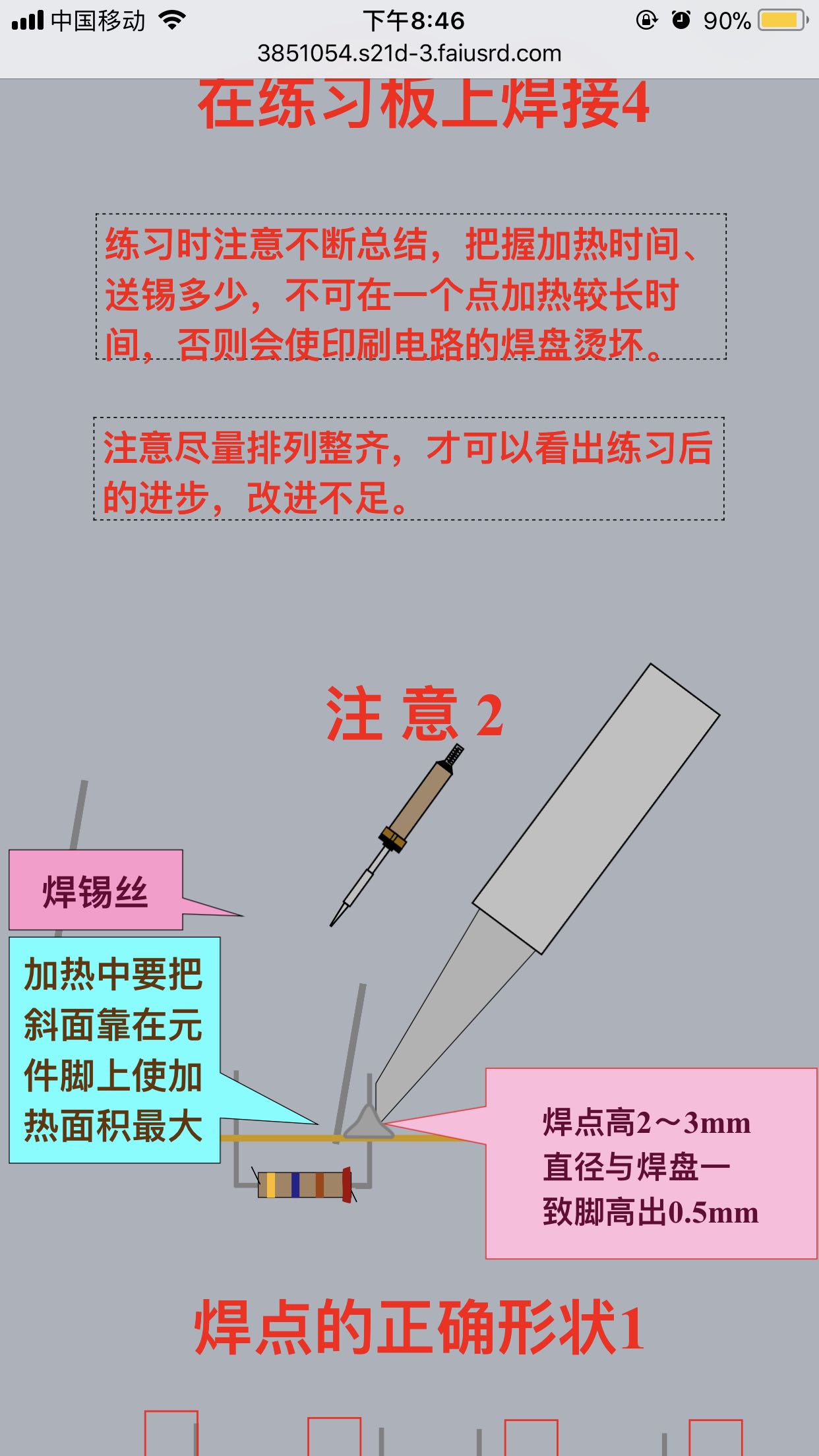

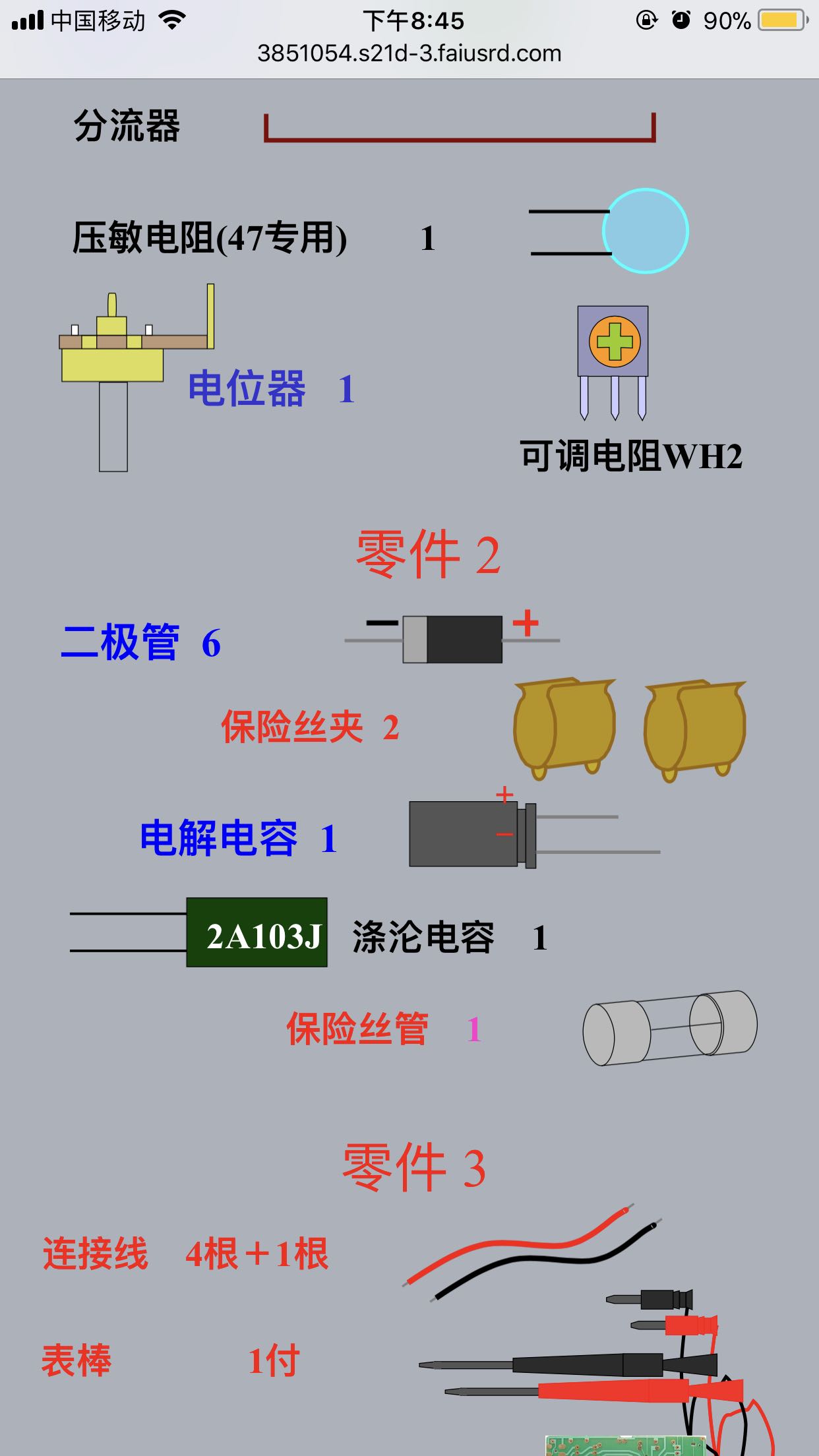

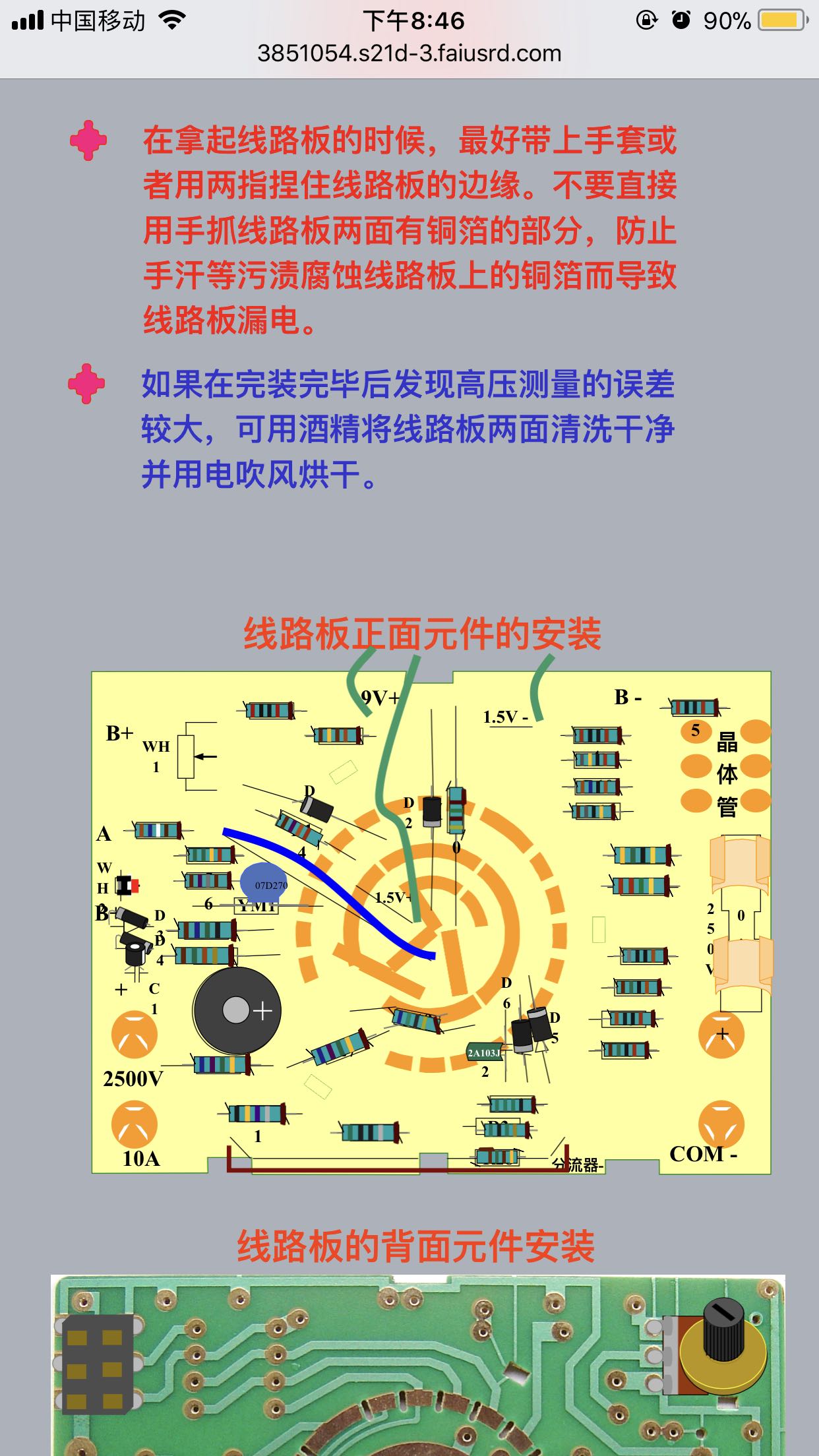

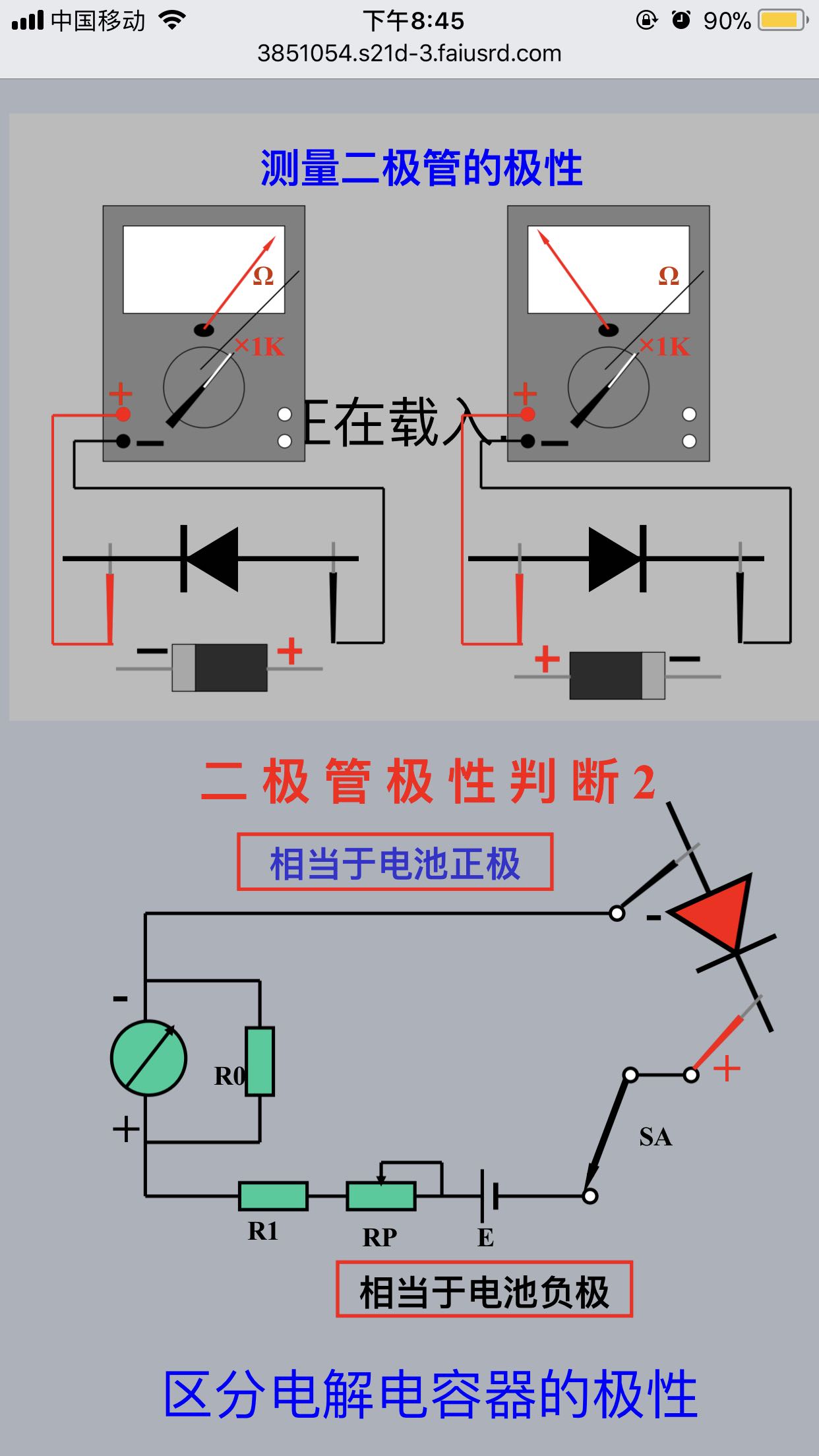

安装说明（官方ppt文件）
下载地址：http://3851054.s21d-3.faiusrd.com/0/ABUIABBCGAAglLfmogUo7LXyswY?f=MF-47安装.ppt&v=1415158676
内容包含：元件识别、焊接工艺、拆焊工艺、使用万用表功能等～
节选如下：
2018年02月07日 12点02分 12
手办吧的经验
需要把链接粘贴到浏览器打开～
2018年02月07日 12点02分
level 0
手办吧的经验 楼主
组装完毕后的调试方法（word文档）：
官方下载地址：http://3851054.s21d-3.faiusrd.com/0/ABUIABBAGAAg-rjmogUok7KxnwM?f=DIY万用电表调试方法.doc&v=1415158910
调教需要3 1/2数字表一块～ 节选如下：
2018年02月07日 12点02分 13
level 0
love吃吃花生米
请继续
2018年02月07日 12点02分 14
手办吧的经验
[太开心]嗯嗯 谢谢老板帮衬
2018年02月07日 13点02分
level 0
手办吧的经验 楼主
当然，官方的文档是比较寒酸的～ 后边的内容楼楼会好好的修饰一番～
【还会添加 电子入门基础的内容】
作为一个拥有高级万用表（高达6000字 即 3 5/6 ）的专业玩家，楼楼责无旁贷[捂嘴笑]
下图是高级万用表特写：
[欢呼]
2018年02月07日 13点02分 15
冥灵剑士
我听说过VC921可以魔改，不过4000改6000……我的话就改8000字了
2018年02月12日 13点02分
手办吧的经验
回复 冥灵剑士 ：高级表 风险太大 不敢动…[乖]
2018年02月12日 14点02分
