K660D I7 D2刷VBIOS防止显卡降频 - k660d吧

level 13

由于工作弄了个双系统 win10工作 win7游戏但是发现装完win7后打吃鸡会经常突然的掉帧看来K660D的老毛病又犯了都是因为撞上功耗墙导致显卡降频那么解决方法只能是刷VBIOS降低电压避开功耗墙效果图

这是我经过一位老哥的指点结合火鸡的教程研究的结果
自己调整VBIOS的时候建议参考火鸡教程https://tieba.baidu.com/p/3778116817?red_tag=0485979769
话不多说，现在教程开始：
1.必备软件MaxwellBiosTweaker 、phoenixtool、Intel ME System Tools v9.0 r2
我在这里打包好了所有软件，里面还有我原版BIOS（炫龙的BIOS）和我现在用的BIOS（整合了我改过的VIBIOS）
连接：链接: 百度网盘密码: r3pu

2018年02月06日 13点02分 1

level 13

阿里巴巴▫马云楼主

2.提取BIOS：
这款笔记本BIOS和VBIOS是整合在一起的，要把BIOS提取出来修改VBIOS再整合刷入
(1)打开Intel ME System Tools v9.0 r2\Flash Programming Tool\WINDOWS64路径
(2)在文件夹空白处右键以管理员权限打开命令行——>输入fptw64 -d bios_backup.bin -bios保存原版BIOS为名bios_backup.bin
注意：有人可能会像我一样没有以管理员权限打开命令行，请打开注册表文件

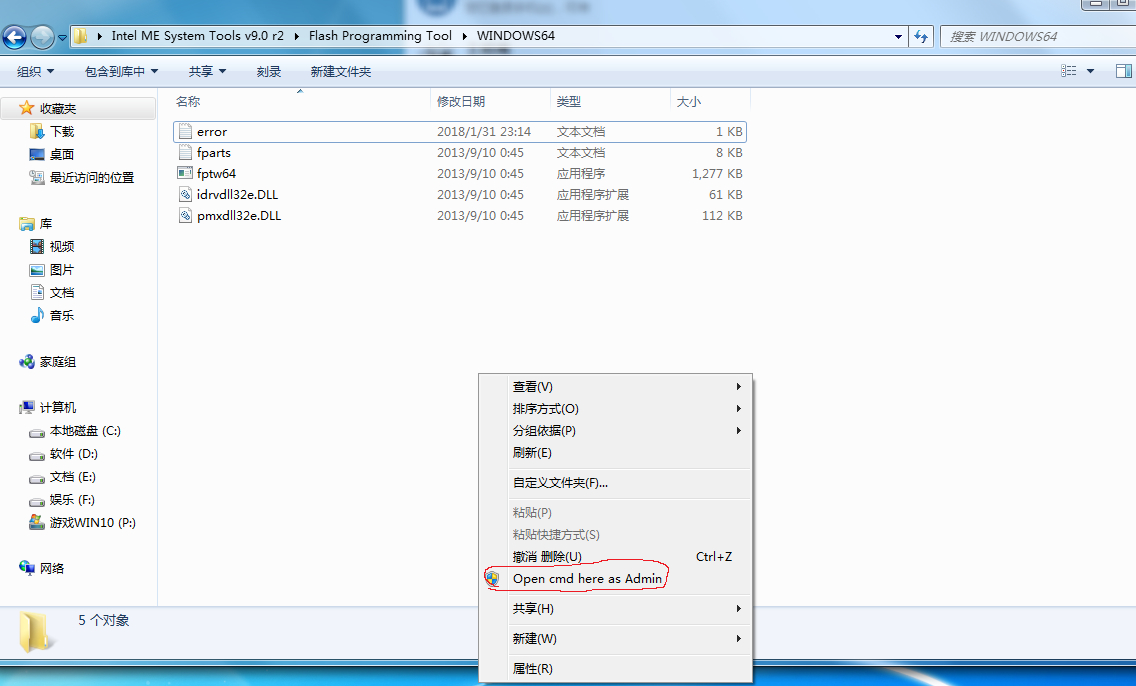

之后在WINDOWS64文件夹内右键会出现如图的选项

点击打开命令行后再输入命令提取即可

2018年02月06日 13点02分 2

阿里巴巴▫马云

修改过的BIOS 和原版BIOS在压缩包的bios文件中

2018年02月06日 14点02分

lzsds我不说

留名

2018年10月24日 02点10分

level 13

阿里巴巴▫马云楼主

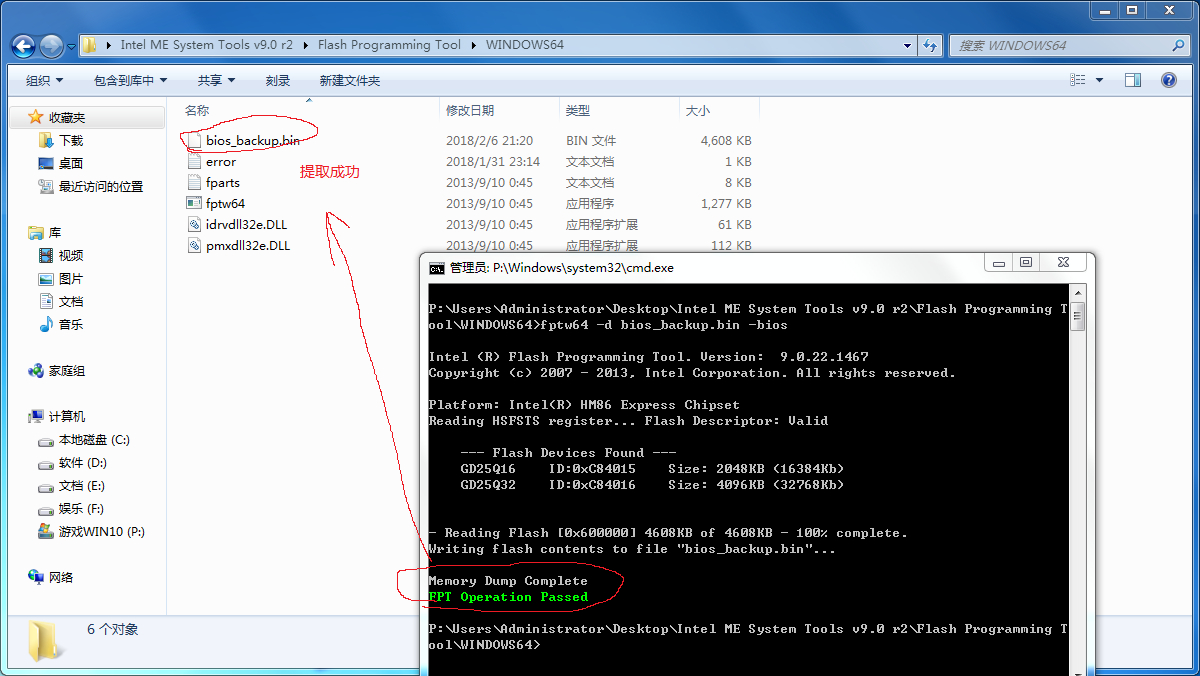

提取出来的BIOS保存在WINDOWS64文件夹内

复制BIOS文件到指定位置（我这里放到桌面了）

2018年02月06日 13点02分 3

level 13

阿里巴巴▫马云楼主

3.提取VBIOS并修改

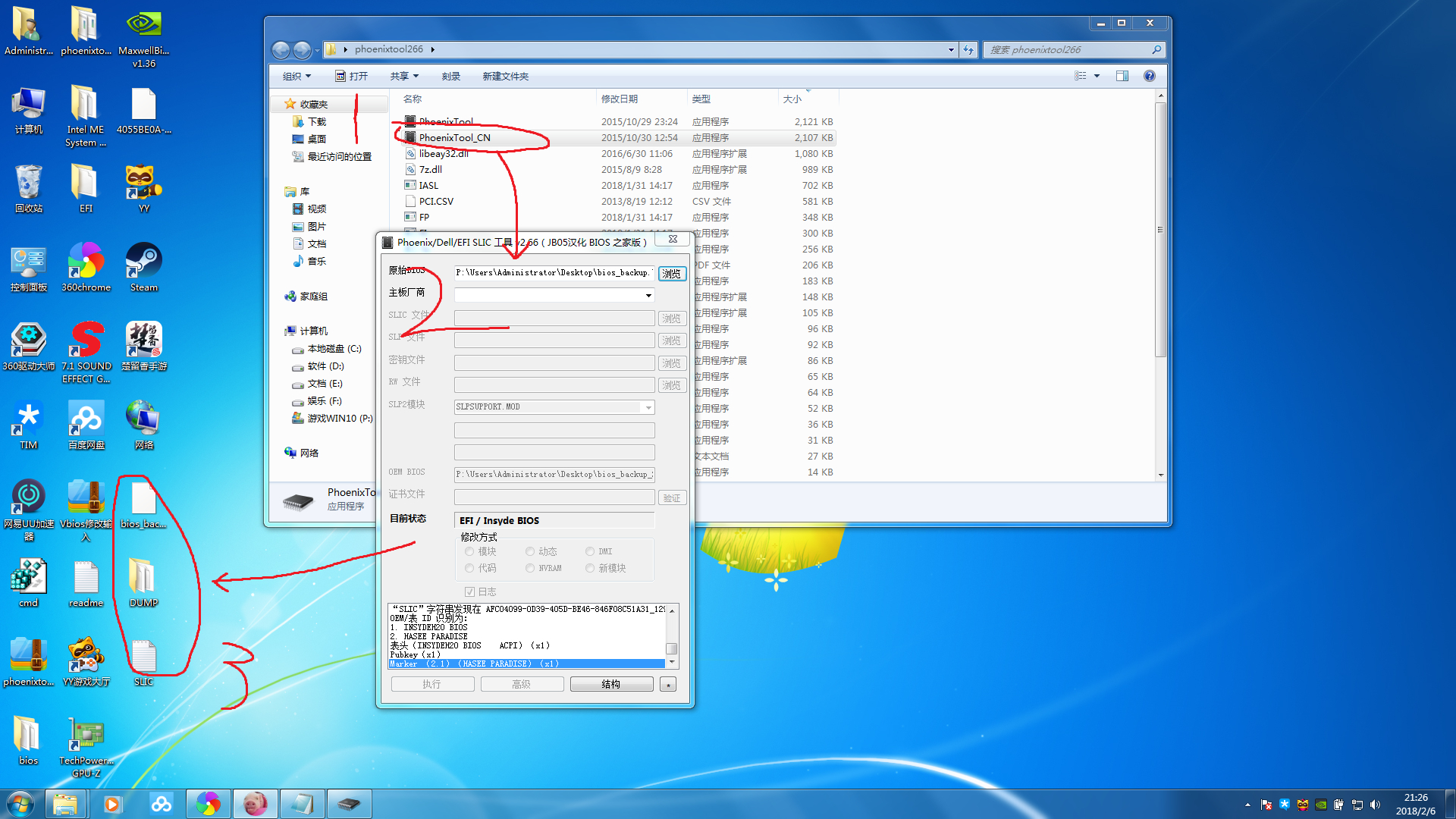

(1)打开PhoenixTool工具文件夹找到PhoenixTool_CN打开
(2)原始BIOS这里点击浏览选择你刚刚提取的BIOS(记得给备份一下，如果有人有非炫龙的原版BIOS也请发我一份)，程序会自动提取，期间弹出对话框均点击确定
(3)提取后在BIOS同一目录下会出现一个DUMP文件夹和一个SLIC文本文件，我们要修改的就是DUMP文件夹中的文件

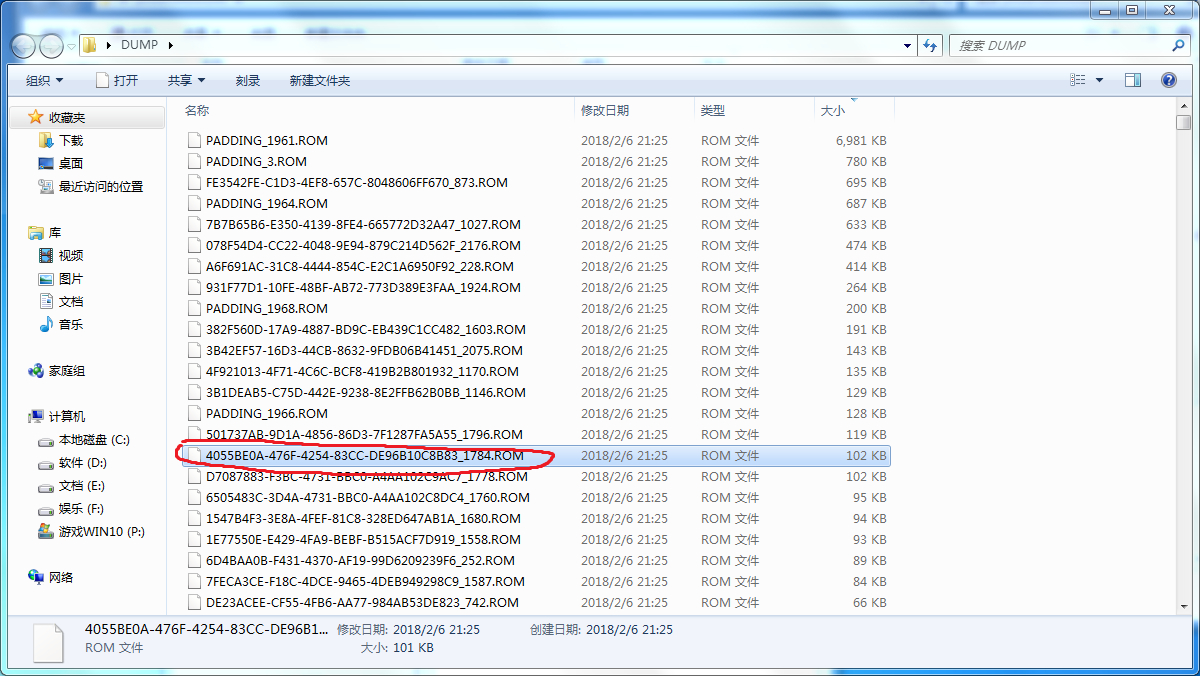

(4)提取之后不要关掉PhoenixTool窗口，放在一边；先打开MaxwellBiosTweaker v1.36工具再打开DUMP文件夹找到如图文件名的ROM文件

复制出来，并直接拖到MaxwellBiosTweaker 工具的窗口

这个就是我们要调整的，调整方法建议参照火鸡教程或其他教程每次调整幅度不宜过大
我这里拉高了TDP、Boost Limit（未解锁可能调不了，可不调整也可使用我压缩包里的文件）、和Max Table Clock

2018年02月06日 13点02分 4

嘎嘎嘎

一共有2个vbios，4055开头的rom是960的，7d08才是860的都是102k，他们的版本号不同

2020年10月03日 07点10分

wowudiqiangge

@嘎嘎嘎请教大佬，如何查看vbios不是压缩的

2022年06月12日 09点06分

wowudiqiangge

@嘎嘎嘎我企鹅 2629293930

2022年06月12日 09点06分

level 13

阿里巴巴▫马云楼主

4.整合：
(1)调整好后点击Save Bios保存
此时回到PhoenixTool工具，主板厂商选择其他（other），再点击高级，弹出警告点击“是”，勾选图中红色标出的两个选项，再点击完成，最后执行

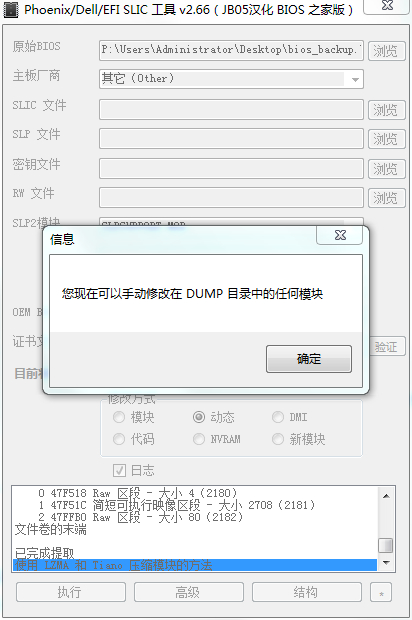

(2)关键的地方来了，这里先不要急着点确定，弹出对话框后把刚才修改过的ROM复制并替换到DUMP文件夹，然后再点击确定，工具会自动查找修改过文件并完成整合

(3)整合后会生成一个名为bios_backup_SLIC.bin的文件这就是整合过的文件这里我把它重命名为bios_changefile.bin

2018年02月06日 14点02分 5

阿里巴巴▫马云

这里(1)中的图没上传成功补在8楼

2018年02月06日 14点02分

level 13

阿里巴巴▫马云楼主

5.刷入：
(1)解锁BIOS：
准备一个U盘，格式化为FAT32格式，U盘中的文件清空，将EFI文件夹复制进去

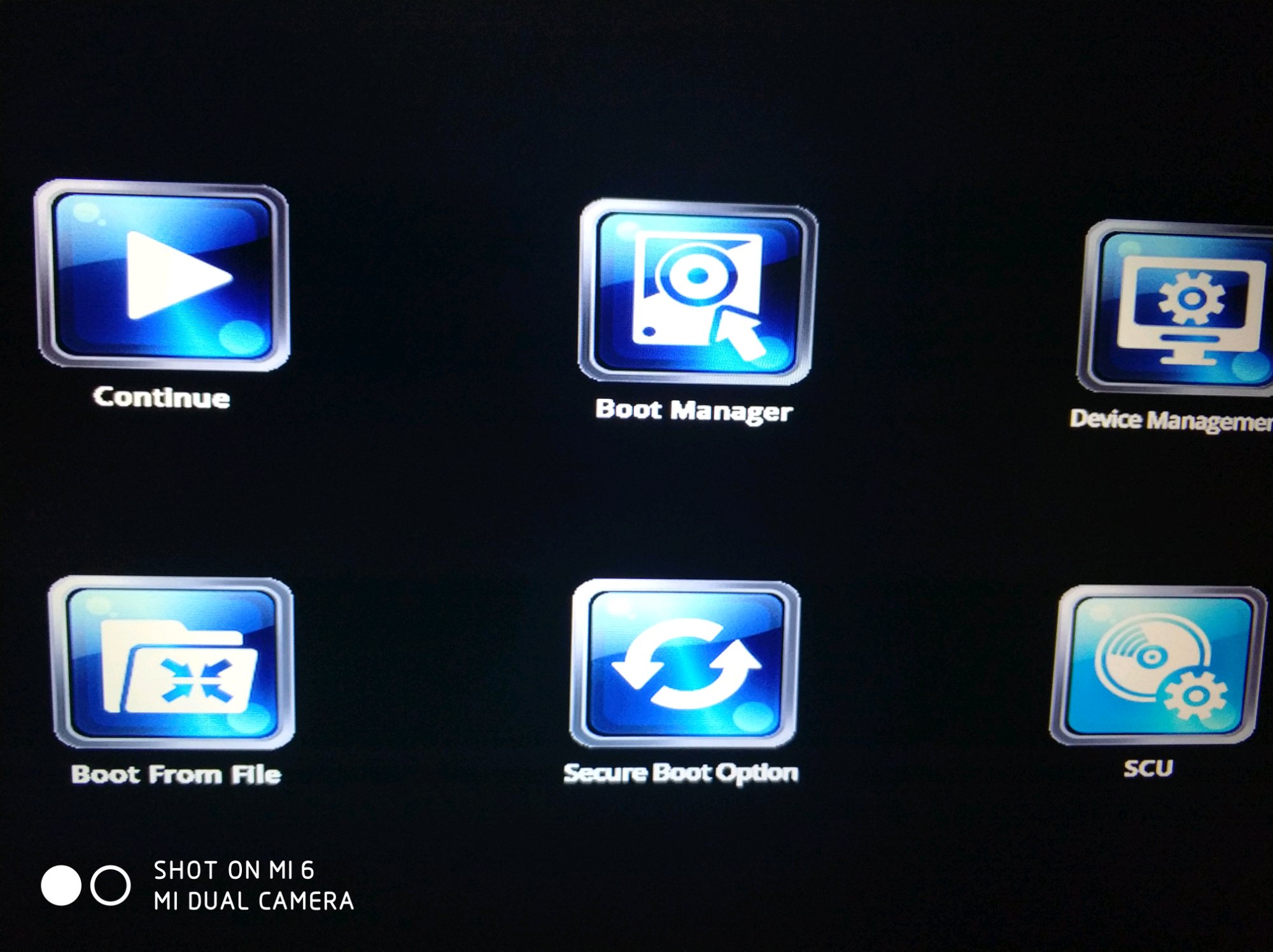

重启用U盘启动(类似于制作了一个U盘启动盘)
出现DOS命令提示符后输入setup_var 4AB 0命令解锁(可以重新输入命令时就算是解锁成功)，解锁成功后拔掉U盘重启
(2)刷入BIOS
重启后再让电脑睡眠一次，睡眠后启动，将bios_changefile.bin复制到Intel ME System Tools v9.0 r2\Flash Programming Tool\WINDOWS64文件夹下---->然后右键以管理员权限打开命令行，输入fptw64 -f bios_changefile.bin -bios刷入，没有红字报错即成功刷入，重启电脑即可

2018年02月06日 14点02分 6

level 13

阿里巴巴▫马云楼主

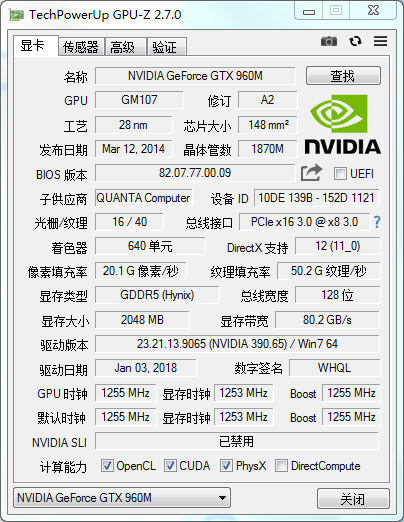

我修改后吃鸡素质广场40-50帧跳伞后30-45帧 CPU GPU都设置为高性能流畅不降频
GPU最高频率1189mhz 最大电压1.1180V 功耗比以前低再没出现降频(新装的win7系统没多余软件的情况下)
最后注意：刷写VBIOS有出现黑屏等风险，请谨慎调整及刷写VBIOS！！！

2018年02月06日 14点02分 7

level 13

阿里巴巴▫马云楼主

补充图
