想问一下
proe吧
全部回复
仅看楼主
level 1
jjkkmm在路上 楼主
ptr转dwg过程中出现了
get sheet name by id
no default name
此类崩溃仅发生在ptc内部
请将一个X错误存为文件
在轨迹文件发生回放过程中，此崩溃将始终发生
2018年02月05日 09点02分 1
level 1
jjkkmm在路上 楼主
是stp文件 不是ptr文件
2018年02月05日 09点02分 2
level 11
京东动力♬
建议先建个零件文件，由自文件导入stp，如有破孔，烂面先IDD修复（编辑定义，进入修复模式），以prt转工程图，后面导出dwg
2018年02月05日 10点02分 3
jjkkmm在路上
谢谢，现在又有个问题了，导出dwg时不能导出dwg文件，只有dwg_out.log.1的文件，这又是什么问题呢？
2018年02月05日 10点02分
京东动力♬
上个图看看吧
2018年02月05日 11点02分
jjkkmm在路上
@京东动力♬ 麻烦看下楼下，就只有这些东西，没有dwg文件
2018年02月06日 09点02分
level 1
jjkkmm在路上 楼主
2018年02月06日 09点02分 4
level 11
京东动力♬

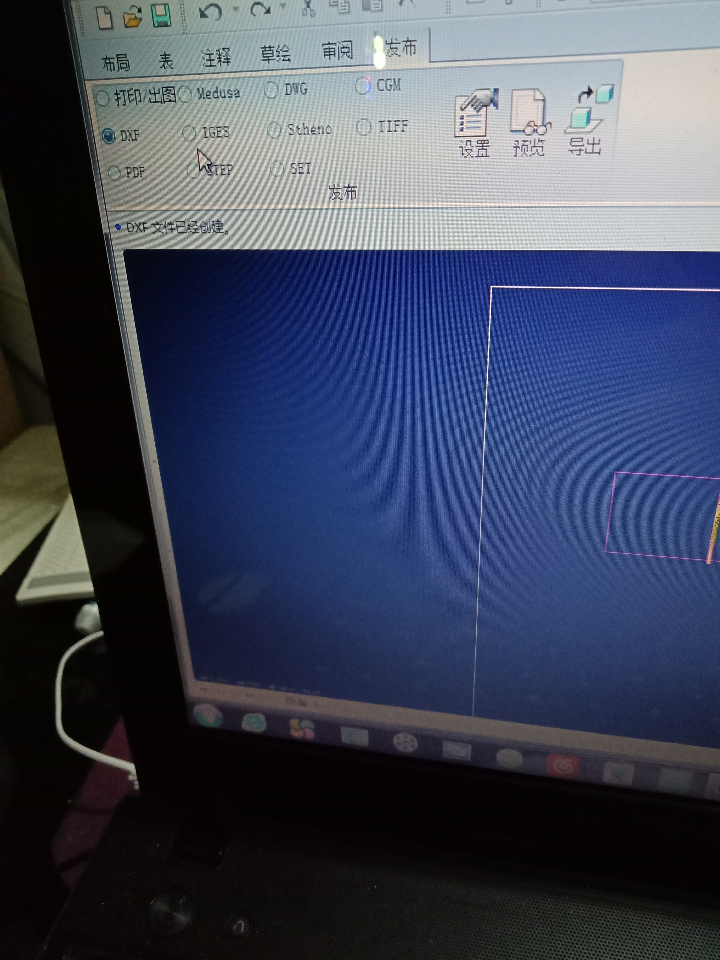

发布中，选DXF试试
2018年02月06日 10点02分 5
jjkkmm在路上
能生成dxf，并且cad打开后说试图加载格式不正确的程序后，虽然能打开工程图，但是，所有的工具栏消失不在，工具栏没了，这图没法使用的啊
2018年02月06日 10点02分
jjkkmm在路上
看下下面图，谢谢
2018年02月06日 10点02分
京东动力♬
@jjkkmm在路上 把DXF后缀名改为dwg
2018年02月06日 10点02分
level 1
jjkkmm在路上 楼主
2018年02月06日 10点02分 6
level 1
jjkkmm在路上 楼主
2018年02月06日 10点02分 7
level 11
京东动力♬
把DXF后缀名改为dwg
2018年02月06日 10点02分 8
jjkkmm在路上
报错，图形文件无效
2018年02月06日 10点02分
level 11
京东动力♬
设置低版本试试
2018年02月06日 10点02分 10
jjkkmm在路上
还是报错，图形文件错误，打不开
2018年02月06日 10点02分
level 11
京东动力♬
试试其它高版本CAD
2018年02月06日 10点02分 11
level 11
京东动力♬
1.可以了，先转cad会出现你说的，我直接转了DXF，直接用2014cad打开，已另存了2000版，待会儿发；
2.至于原因，可能你的proe版本的问题
2018年02月06日 11点02分 13
level 11
京东动力♬
已发
2018年02月06日 11点02分 14
jjkkmm在路上
感谢你的帮助，我准备试一下别的prt能不能转dwg[吐舌]
2018年02月06日 15点02分
