修正和优化上一贴里一些有误的数据
这次加入一些标准，主要以shader或者可编程的浮点，以及尽量符合IEEE754标准的FP32单精度浮点作为计入标准，我会在文中说明。所以NGC和Wii，他们是标准的固定流水线，不具备可编程性，并且不符合IEEE标准，而且FP32精度的指令很少，所以这次这类主机就不计入其中了，实际上老主机用浮点来参考性能都有点牵强，只不过非可编程更加牵强。

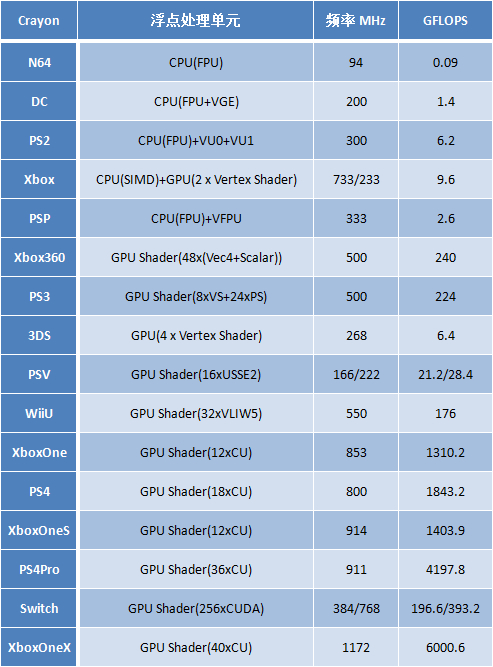

直接上图然后说明
N64的浮点性能来源于CPU VR4300的FPU单元，而GPU是不支持浮点的。当时浮点加速的效果有限，但是毕竟是第一台支持浮点的游戏机，所以给N64一个位置。
DC的GPU PowerVR CLX2不支持硬件T&L，更不支持可编程，所以DC的浮点性能来源与CPU SH4的Vector Graphics Engine，和PS2的VU类似，负责T&L的运算，具备一定的可编程性，200MHz下浮点性能为1.4GFLOPS，如下图
PS2的T&L是由VU运算的，GPU不支持几何运算。VU具备一定的可编程性，实际上已经开始类似于早期的vertex shader了，只不过是和CPU总线绑定在一起。PS2的官方浮点数据是基于CPU的FPU和两个VU的总和值。

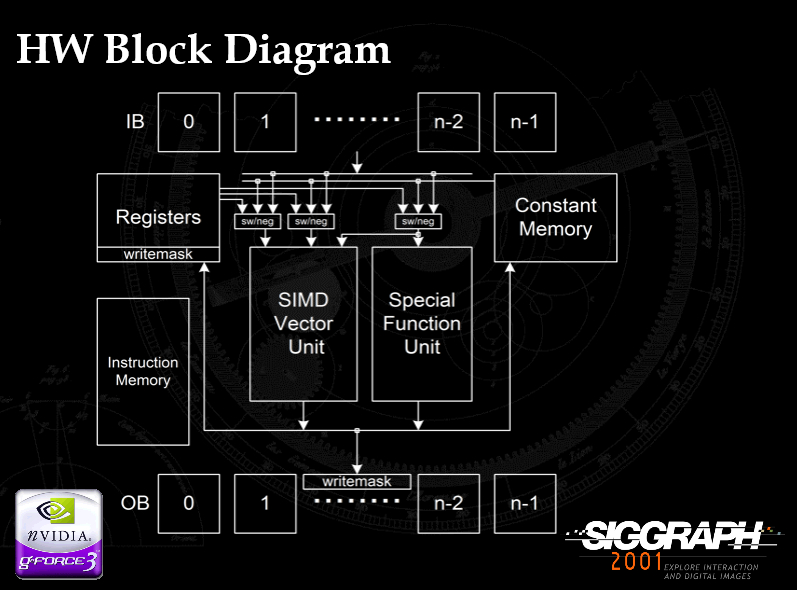

初代Xbox的GPU NV2A，其架构基于NV20，pixel shader虽然支持一定的可编程性，但是灵活性较低，并且不是IEEE 754标准的FP32浮点，和NGC的pixel pipeline类似还是基于combiner的运算。Vertex shader的运算单元是一组SIMD Vector FPU，和一个SFU，Vector FPU支持标准FP32单精度浮点，是一组4 x 32bit的FPU Core，每周期8 flops，NV2A一共两组Vertex shader，所以一共16 flops，GPU vertex shader的性能就为3.72GFLOPS。除此之外，Xbox上还有一个surface engine跑在CPU的SIMD上，辅助几何运算，所以还要算上CPU的数值，每周期8 flops，性能为5.86GFLOPS，总和为约9.6GFLOPS。
PSP的数值为CPU FPU和VFPU的总和，PSP的VFPU同样用于加速几何运算，基本上用CPU SIMD或矢量单元加速几何运算的方式就到PSP了，PS3和360设计之初也有类似的打算，但是到后期基于GPU的开发模型和引擎成熟后这种方式存在感就比较低了，所以之后的主机就只需要计算GPU的shader性能了。
一些老贴里说过的就不多说了
PS3之前按照550mhz算的，现在修正为500mhz
3ds的计算方式可以参考我发过的关于3ds解析的帖子
psv给了两个数据，一个为实际官方游戏默认的166mhz，另一个为破解后能解锁的222mhz，由于官方游戏止步于166mhz模式（至少我不知道哪个游戏用上了222），所以我个人倾向于以官方实际情况为准。
wiiu我再强调一下，数据是基于官方sdk开发文档，sdk的数据是作为开发标准的，比宣传数据还要严谨的多，我看到有不少人还在那质疑非要认为是最早eurogamer分析出来的320sp才是对的，无视开发文档清清楚楚，明明白白写在那的数，那我无话可说。
switch是基于eurogamer曝光的数据，当然最终还是以开发文档中的数据为准，不过老任现在不给独立开发者sdk，所以暂时只能等待，或者等黑客或者其他开发者泄露了，总之有确切的数据之后我会更新的。
2018年02月04日 13点02分
1
这次加入一些标准，主要以shader或者可编程的浮点，以及尽量符合IEEE754标准的FP32单精度浮点作为计入标准，我会在文中说明。所以NGC和Wii，他们是标准的固定流水线，不具备可编程性，并且不符合IEEE标准，而且FP32精度的指令很少，所以这次这类主机就不计入其中了，实际上老主机用浮点来参考性能都有点牵强，只不过非可编程更加牵强。
直接上图然后说明
N64的浮点性能来源于CPU VR4300的FPU单元，而GPU是不支持浮点的。当时浮点加速的效果有限，但是毕竟是第一台支持浮点的游戏机，所以给N64一个位置。DC的GPU PowerVR CLX2不支持硬件T&L，更不支持可编程，所以DC的浮点性能来源与CPU SH4的Vector Graphics Engine，和PS2的VU类似，负责T&L的运算，具备一定的可编程性，200MHz下浮点性能为1.4GFLOPS，如下图
PS2的T&L是由VU运算的，GPU不支持几何运算。VU具备一定的可编程性，实际上已经开始类似于早期的vertex shader了，只不过是和CPU总线绑定在一起。PS2的官方浮点数据是基于CPU的FPU和两个VU的总和值。初代Xbox的GPU NV2A，其架构基于NV20，pixel shader虽然支持一定的可编程性，但是灵活性较低，并且不是IEEE 754标准的FP32浮点，和NGC的pixel pipeline类似还是基于combiner的运算。Vertex shader的运算单元是一组SIMD Vector FPU，和一个SFU，Vector FPU支持标准FP32单精度浮点，是一组4 x 32bit的FPU Core，每周期8 flops，NV2A一共两组Vertex shader，所以一共16 flops，GPU vertex shader的性能就为3.72GFLOPS。除此之外，Xbox上还有一个surface engine跑在CPU的SIMD上，辅助几何运算，所以还要算上CPU的数值，每周期8 flops，性能为5.86GFLOPS，总和为约9.6GFLOPS。
PSP的数值为CPU FPU和VFPU的总和，PSP的VFPU同样用于加速几何运算，基本上用CPU SIMD或矢量单元加速几何运算的方式就到PSP了，PS3和360设计之初也有类似的打算，但是到后期基于GPU的开发模型和引擎成熟后这种方式存在感就比较低了，所以之后的主机就只需要计算GPU的shader性能了。一些老贴里说过的就不多说了
PS3之前按照550mhz算的，现在修正为500mhz
3ds的计算方式可以参考我发过的关于3ds解析的帖子
psv给了两个数据，一个为实际官方游戏默认的166mhz，另一个为破解后能解锁的222mhz，由于官方游戏止步于166mhz模式（至少我不知道哪个游戏用上了222），所以我个人倾向于以官方实际情况为准。
wiiu我再强调一下，数据是基于官方sdk开发文档，sdk的数据是作为开发标准的，比宣传数据还要严谨的多，我看到有不少人还在那质疑非要认为是最早eurogamer分析出来的320sp才是对的，无视开发文档清清楚楚，明明白白写在那的数，那我无话可说。
switch是基于eurogamer曝光的数据，当然最终还是以开发文档中的数据为准，不过老任现在不给独立开发者sdk，所以暂时只能等待，或者等黑客或者其他开发者泄露了，总之有确切的数据之后我会更新的。
