大神们这个图形的35的长度怎么画
cad吧
全部回复
仅看楼主
level 3
寂寞虎神
楼主

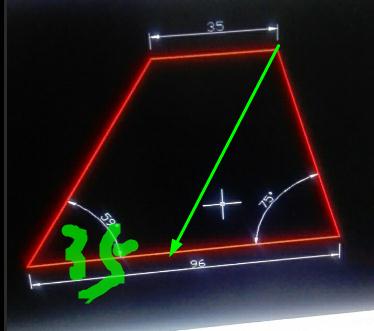

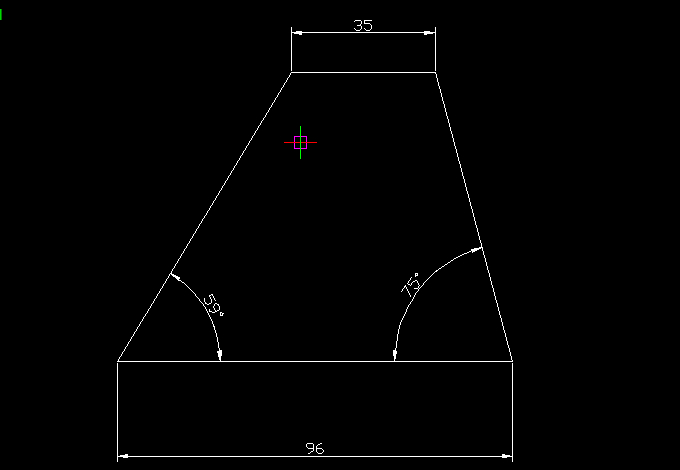

大神们这个图形的35的长度怎么画
2018年01月22日 09点01分
1
level 3
君子王子乎4

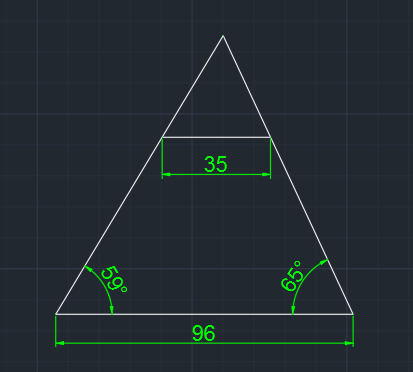

我是平移先画出三角形 然后平行四边形
2018年01月22日 09点01分
3
level 15
跟着小8学CAD
2018年01月22日 09点01分
4
寂寞虎神
多谢
2018年01月22日 09点01分
level 2
请叫我K摸奇
也可以先三角形，再SC比例。个人感觉也挺快
2018年01月22日 12点01分
6
level 9
陌路者😁

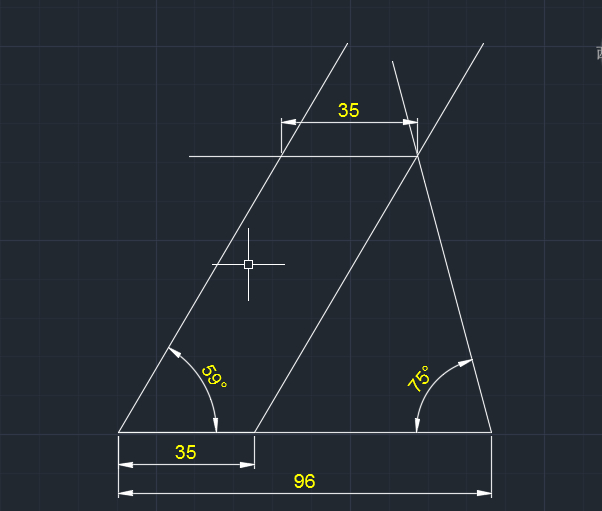

线画96的线，然后画两条斜线，长度任意如10，画斜线时，输入@斜线长度<斜线角度 按空格或回车确认命令。
然后选择左边的斜线，co复制，距离输入35，相交于右边斜线，然后在交点处画一条水平直线。
然后TR两次，将外边多余线条全部修剪。然后标注尺寸。
2018年01月23日 02点01分
7
陌路者😁
长度可以假设100
2018年01月23日 02点01分
1
